DEUTSCH
RQT9476
13

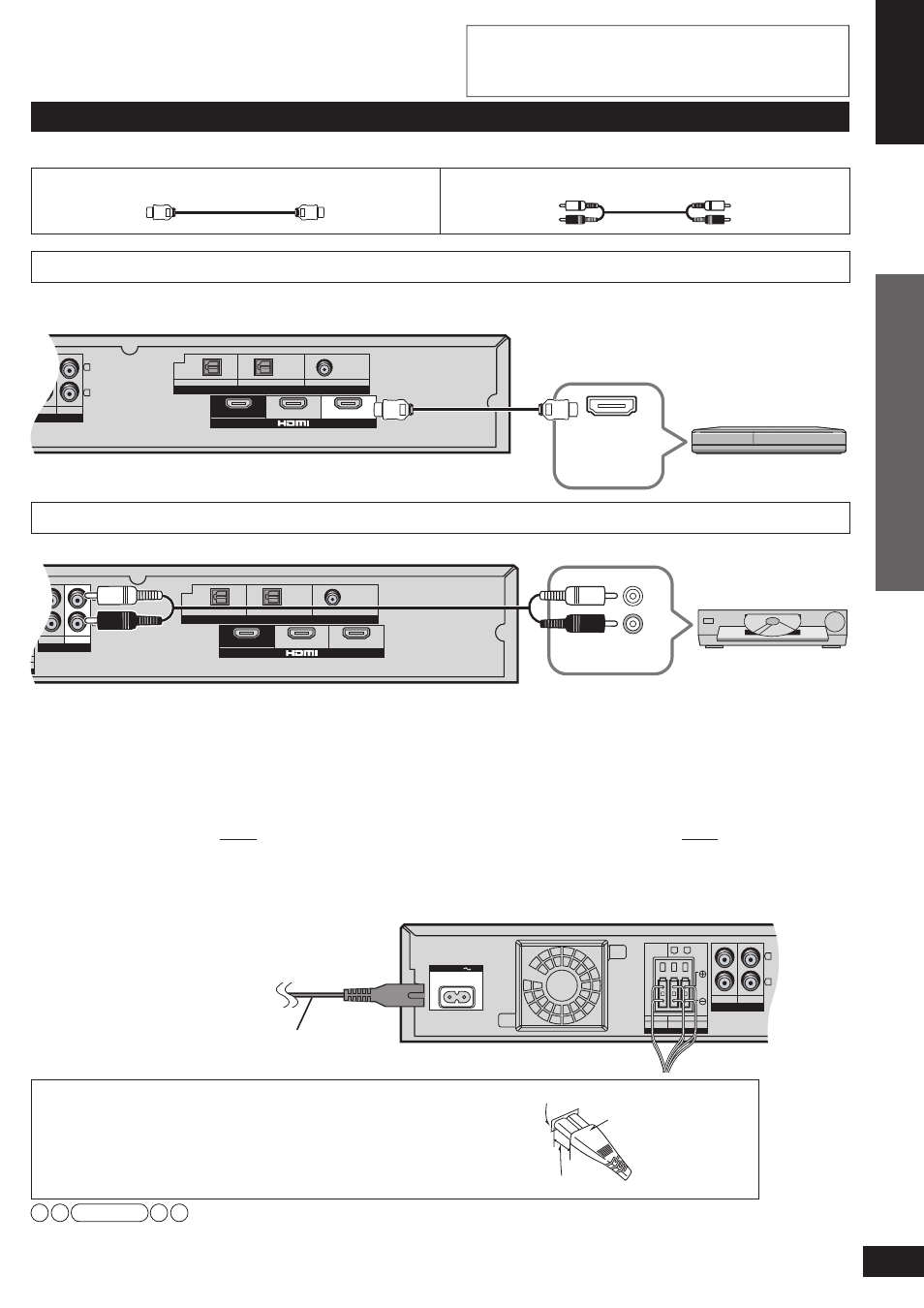

Heimkinoanschlüsse/Anschluss des Netzkabels
Anschluss
Sonstige Anschlüsse
Verbindungskabel
HDMI Kabel (nicht im Lieferumfang enthalten) Stereo Cinchkabel (nicht im Lieferumfang enthalten)
Anschluss eines weiteren Gerätes, das HDMI unterstützt
✽ Siehe Seite 10, wie man dieses System mit dem TV-Gerät verbindet.
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
R
L
DIGITAL IN
Verstärker
Blu-Ray Disc-Player/
DVD-Recorder, usw.
HDMI
Video/Audio
out (Ausgang)
Anschluss von Audiogeräten (CD-Player, usw.)
TV
TV OUT
OPTICAL 1 OPTICAL 2 COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
R
L
DIGITAL IN
Verstärker
L
R CD-Player usw.
Schließen Sie das Netzkabel an, nachdem alle anderen Kabel verbunden
wurden.
Dieses System verbraucht ca. 0,4 W, wenn das Netzkabel an eine Netzsteckdose angeschlossen ist (ca. 0,1 W (im HDMI-Aus-
Modus) (
➜ Seite 21)). Um Energie zu sparen, während das System für längere Zeit nicht in Betrieb ist, stecken Sie das Netzkabel
aus.
Schalten Sie dieses System unbedingt aus, bevor Sie es vom Stromnetz trennen.
Anschluss des Netzkabels
AC IN
SPEAKERS
SUBWOOFER
TV AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
Verstärker
Wandsteckdose
(AC 220 V bis 240 V, 50 Hz)
Netzkabel
(mitgeliefert)
Anschließen des Netzkabelsteckers
Auch nach einwandfreiem Anschluss des Netzkabelsteckers kann es je
nach Ausführung der Netzeingangsbuchse vorkommen, dass der vordere
Teil des Steckverbinders geringfügig aus der Buchse hervorsteht, wie in
der Abbildung gezeigt.
Die einwandfreie Gerätefunktion wird dadurch jedoch nicht beeinträchtigt. Netzeingangsbuchse
Netzkabelstecker
ca. 6 mm
• Das mitgelieferte Netzkabel ist nur für den Gebrauch mit diesem System vorgesehen. Verwenden Sie es nicht mit anderen
Geräten.
Verwenden Sie auch keine Netzkabel von anderen Geräten in Verbindung mit diesem System.
Hinweis
Audio out
(Ausgang)
• Schalten Sie alle Komponenten ab, bevor Sie Anschlüsse
herstellen.
• Beachten Sie beim Anschließen von Geräten die
entsprechenden Bedienungsanleitungen.
