1-2
DECS-100 Allgemeine Informationen
9287575991 Version M

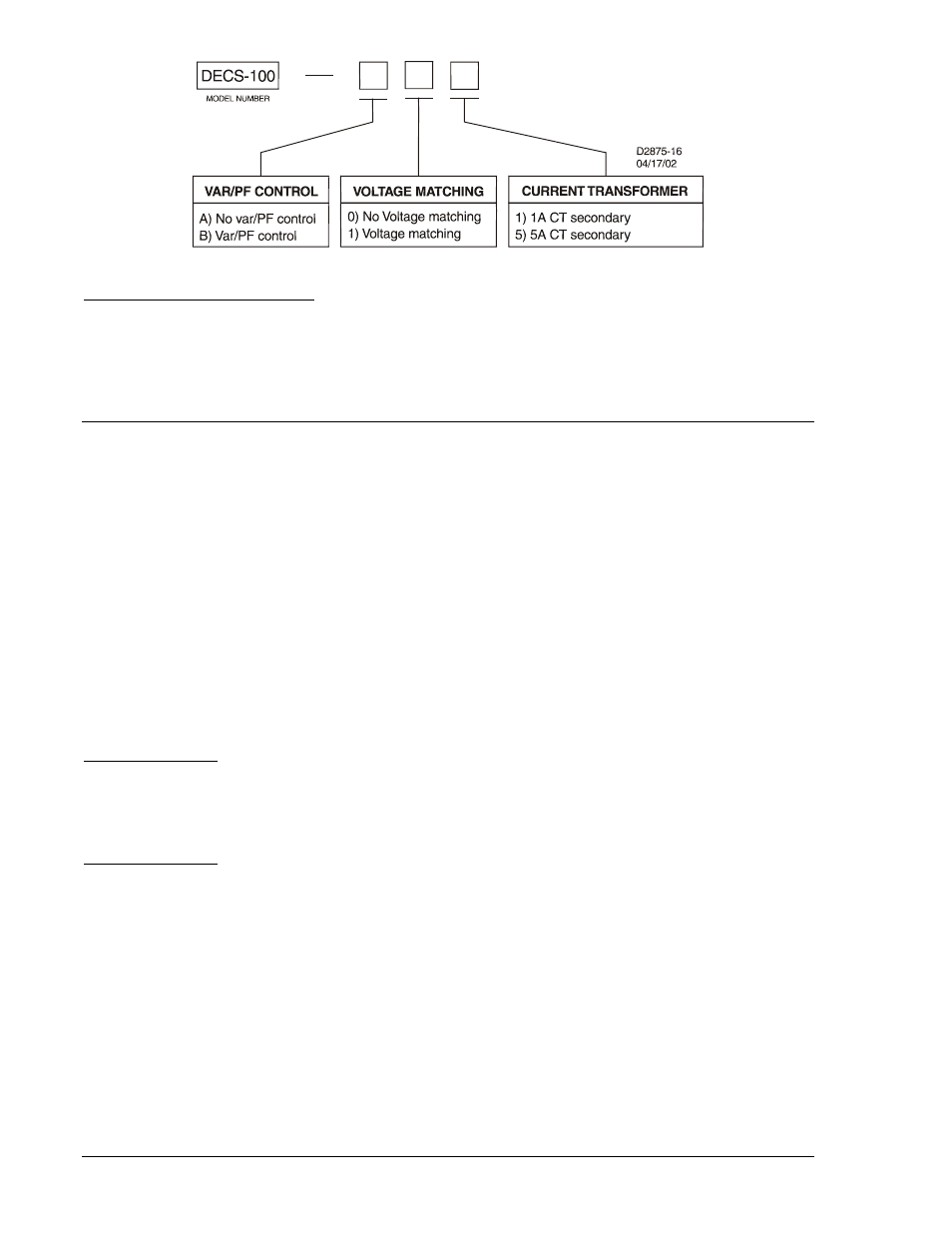

Abbildung 1-1. Schema der DECS-100 Bauformnummer
Beispiel für eine Bauformnummer
Ein DECS-100 mit der Bauformnummer A15 weist beispielsweise folgende Merkmale und
Betriebsfunktionen auf:
A ------- Keine VAr oder Leistungsfaktorsteuerung
1 -------- Spannungsabgleich
5 -------- 5 Ampere Stromabtastung
TECHNISCHE DATEN
In den folgenden Abschnitten finden Sie die technischen Daten und Qualifikationen des DECS-100.
Betriebsleistung
Konsultieren Sie Kapitel 4, Installation, für spezielle Anforderungen bezüglich des Anlegens der
Betriebsleistung während der Programmierung des DECS-100 und des Anlegens der Stationsleistung.
Spannung:
88 bis 250 Vac, einphasig oder dreiphasig (L-L)
Frequenz:
50 bis 400 Hz
Leistungsverbrauch:
40 W (Maximum bei Dauerbetrieb)
Last:
650 VA
Spannungsaufbau:
≥6 Vac
Anschlussklemmen:
3, 4, 5
Generatorspannungsabtastung
Typ:
1-phasig/3-phasig, 4 Bereiche
Last:
<1 VA pro Phase
Anschlussklemmen:
E1, E2, E3
50 Hertz Abtastung
Bereich 1:
100 Vac (85 bis 132 Vac)
Bereich 2:
200 Vac (190 bis 220 Vac)
Bereich 3:
400 Vac (380 bis 440 Vac)
Bereich 4:
entfällt
60 Hertz Abtastung
Bereich 1:
120 Vac (85 bis 132 Vac)
Bereich 2:
240 Vac (170 bis 264 Vac)
Bereich 3:
480 Vac (340 bis 528 Vac)
Bereich 4:
600 Vac (540 bis 660 Vac)
Generatorstromabtastung
Typ:
1-phasig (B-Phase), 50/60 Hz
Bauart XX1:
1 Aac Maximum Dauerstrom
Bauart XX5:
5 Aac Maximum Dauerstrom
Last:
<0,1 VA
Anschlussklemmen:
CT1, CT2
Busspannungsabtastung (optional)
Typ:
1-phasig, 4 Bereiche
Last:
<1 VA pro Phase
Anschlussklemmen:
B1, B3
