9287575991 Version M DECS-100 BESTCOMS™ Software 5-17
UEL – VAR Level (Untererregung – VAr-Pegel in %). Diese Einstellung, ausgedrückt als Prozentwert des
voreilenden VAr-Sollwertes, bestimmt den Erregungspegel, der das DECS-100 veranlasst, einen
Untererregungsbegrenzungsalarm auszulösen. Eine Einstellung von 0 bis 100% kann in Schritten von 1%
eingegeben werden. Wenn der VAr-Pegel unter diese Einstellung fällt, leuchtet die LED für
Untererregungsbegrenzung auf dem vorderen Bedienfeld und die UEL-Zeitverzögerung beginnt
herunterzuzählen.
UEL – Alarm Time Delay (Alarmzeitverzögerung in s). Der Wert dieses Feldes bestimmt die Verzögerung
zwischen dem Zeitpunkt, wenn das DECS-100 eine Untererregung erkennt, und dem Schließen des
DECS-100-Alarmausgangs (Klemmenanschlüsse AL1, AL2). Eine Zeitverzögerung von 0 bis 10
Sekunden kann in Schritten von 1 Sekunde eingegeben werden.
UEL - Hardware Shutdown (Hardware-Abschaltung). Falls die Hardware Shutdown-Funktion aktiviert ist
und eine Untererregung für die Dauer der Alarmzeitverzögerung besteht, stoppt das DECS-100 die
Erregung, wenn der Alarmausgang schließt.
Messung, Betrieb und Alarme
Das Fenster Messung, Betrieb und Alarme wird durch Klick auf die Schaltfläche Metering (Messung)
geöffnet oder durch Klick auf Screens in der Menüleiste und Auswahl von Metering/Operation
(Messung/Betrieb). Die Informationen, die im Fenster Messung, Betrieb und Alarme angezeigt werden,
können eingefroren werden, indem man auf die Messungs-Schaltfläche klickt, während das Fenster
geöffnet ist oder indem man auf Metering in der Menüleiste klickt und Disable Metering (Messung
deaktivieren) auswählt. Die Messung kann wieder aufgenommen werden, indem die Schaltfläche
Metering geklickt wird oder indem Metering in der Menüleiste geklickt und Enable Metering (Messung
aktivieren) geklickt wird. Das Fenster Messung, Betrieb und Alarme besteht aus zwei Registern:
Operation (Betrieb) und Alarm/Status.
Register Operation (Betrieb)
Die Messwerte, Sollwerte und Steuerfunktionen des Registers Betrieb werden in der Abbildung 5-16
dargestellt.
Gen Voltage (V) (Generatorspannung). Diese Messwerte geben den Status der V
A-B
, V
C-B
, V
C-A
, und V
AVG
Generatorspannungen wieder. Die angezeigten Spannungen sind das Produkt der Spannung, die an den
Klemmen E1, E2 und E3 gemessen wurden und dem PT-Verhältnis des Generators. Alle Messwerte
werden einmal pro Sekunde aktualisiert.
Wird Einphasenabtastung verwendet (Fenster
Systemkonfiguration, Abtastspannung) und die DECS-100 Abtastspannungsklemmen (E1, E2 und E3)
sind wie in den Abbildungen 4-7 oder 4-9 gezeigt angeschlossen, sind alle Messwerte für die
Generatorspannung identisch.

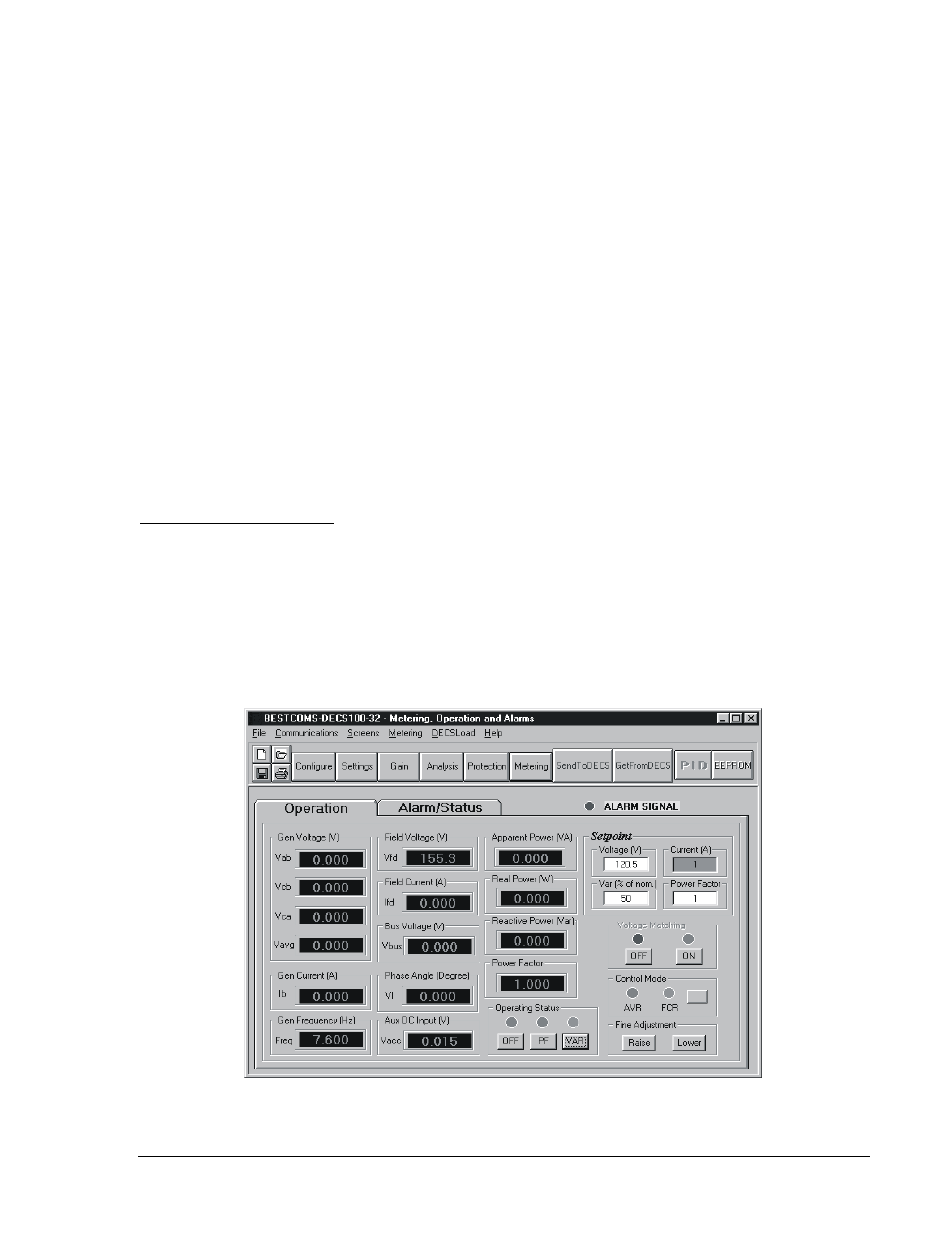

Abbildung 5-16. Fenster Messung, Betrieb und Alarme, Register Betrieb
