5-20 DECS-100 BESTCOMS™ Software 9287575991 Version M
7 für Senken) des DSR-100. Im AVR Modus erhöht jeder Klick auf die Schaltfläche Raise den
Spannungssollwert um 0,01 Volt; jeder Klick auf die Schaltfläche Lower senkt den Spannungssollwert um
0,01 Volt. Die Unter- und Obergrenzen für die Feinabstimmung des Spannungssollwertes werden über
die Einstellungen Regler-Abtastspannung (Fenster Systemkonfiguration) und Spannungsfeinabstimmung
–
Bandbreite (Fenster Einstellungsänderungen) gesteuert. Die Feinabstimmung für den
Spannungssollwert kann nicht höher/tiefer erhöht/gesenkt werden als die Einstellung für die Regler-
Abtastspannung plus/minus der Einstellungen für die Bandbreite. Eine Einstellung der Regler-
Abtastspannung auf 100 Volt und eine Bandbreiteneinstellung von 10% ermöglichen es der
Feinabstimmung beispielsweise, den Spannungssollwert auf einen Maximalwert von 110 Volt zu erhöhen
und ihn auf ein Minimum von 90 Volt zu senken. Für die Modi VAr, PF oder FCR bieten die Schaltflächen
Raise und Lower Abstimmungsmöglichkeiten über den gesamten Abstimmungsbereich.
Register Alarm/Status
Die Anzeigen des Registers Alarm/Status zeigen den Status der DECS-100 Schutzfunktionen,
Steuermodi und Kontakteingänge. Die Anzeigen des Registers Alarm/Status werden in Abbildung 5-17
dargestellt und in den folgenden Abschnitten beschrieben.

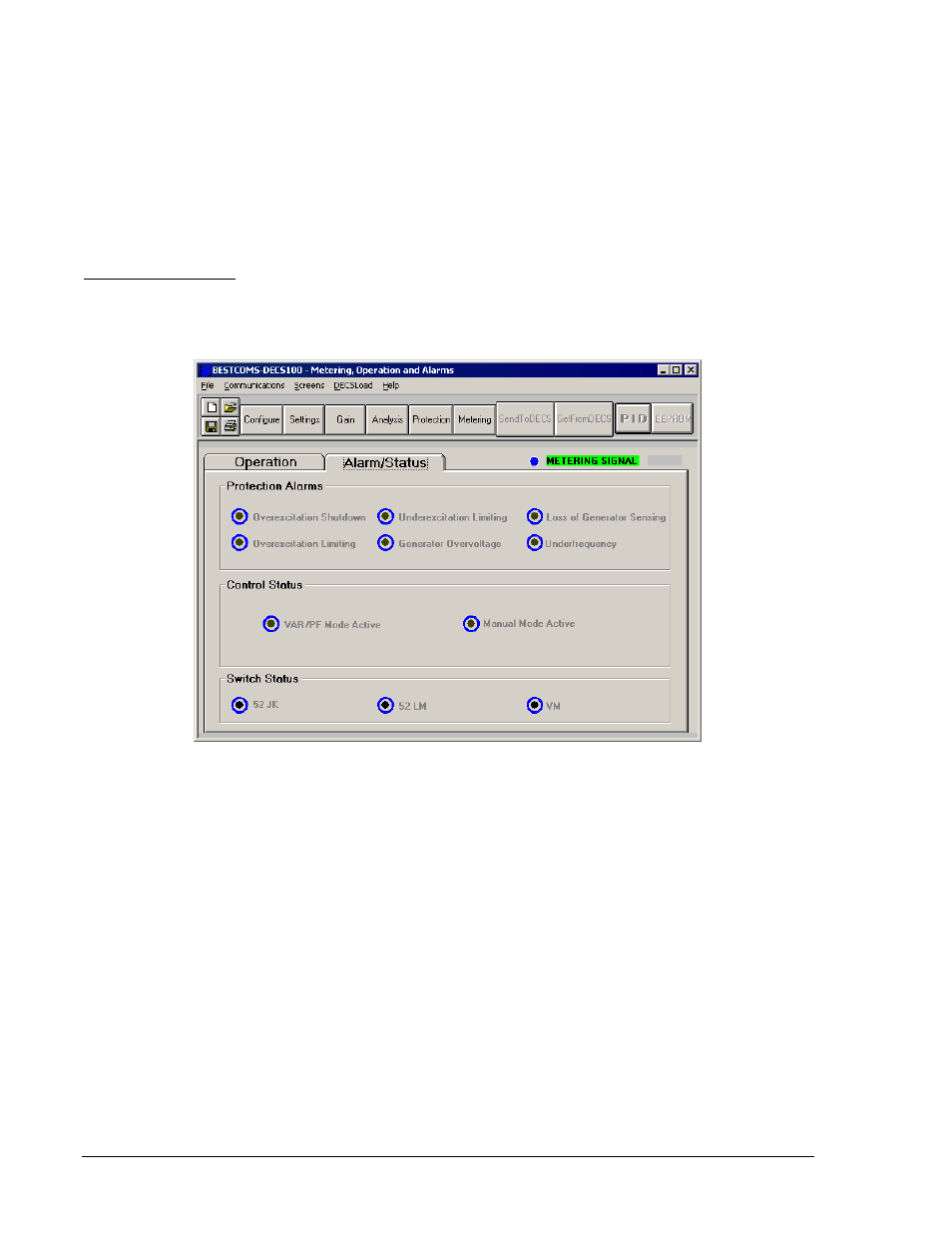

Abbildung 5-17. Fenster Messung, Betrieb und Alarme, Register Alarme/Status
Protection Alarms (Schutzalarme). Sechs Schutzalarmanzeigen zeigen den Status der DECS-100
Schutzfunktionen.
Die Alarmanzeigen umfassen Abschaltung wegen Übererregung,
Übererregungsbegrenzung, Untererregungsbegrenzung, Generatorüberspannung, Verlust der
Generatorabtastung und Unterfrequenz. Wenn eine DECS-100 Schutzfunktion einen Alarmzustand
erkennt, ändert sich die entsprechende Anzeige von schwarz auf rot.
Control Status (Steuerstatus). Zwei Steuerstatusanzeigen zeigen, ob die Modi VAr/PF und Manuell
aktiviert sind. Die Anzeige für den manuellen Modus ändert sich von schwarz auf rot, wenn der FCR-
Steuermodus aktiv ist. Die Anzeige für den VAr/PF Modus ändert sich von schwarz auf rot, wenn das
DECS-100 im AVR Modus arbeitet und die Korrektur des Leistungsfaktors oder VAr ausgewählt wurde.
Switch Status (Schalterstatus). Drei Schalterstatusanzeigen zeigen an, ob die DECS-100 Steuereingänge
geöffnet oder geschlossen sind. Die Anzeige 52JK ändert sich von schwarz auf rot, wenn die
nutzerseitigen Kontakte an den Klemmen 52J und 52K geschlossen sind. Wenn dieser Steuereingang
geöffnet ist, kann im Register Betrieb des Fensters Messung, Betrieb und Alarme eine Auswahl zwischen
den Modi PF oder VAr getroffen werden. Die Anzeige 52LM ändert sich von schwarz auf rot, wenn die
nutzerseitigen Kontakte an den Klemmen 52L und 52M geschlossen sind. Wenn dieser Steuereingang
geschlossen ist, sind Parallelsteuerung und Drift deaktiviert. Die Anzeige VM ändert sich von schwarz auf
rot, wenn die nutzerseitigen Kontakte an den Klemmen VM und VMC geschlossen sind. Ist dieser
Steuereingang geschlossen, ist die Funktion Spannungsabgleich aktiv.
