2-2

DECS-100 Mensch-Maschine-Schnittstelle

9287575991 Version M

Generatorabtastungsverlust LED blinkt 5 Sekunden lang, wenn das DECS-100 nach Abschaltung in
Folge von Generatorabtastungsverlust wieder eingeschaltet wird.

Overexcitation Limiting (Übererregungsbegrenzung)

Diese LED leuchtet auf, wenn der Feldstrom den programmierten Grenzwert der Übererregung
übersteigt. Sie leuchtet solange, bis die Übererregung beendet ist oder die Zeitverzögerung für die
Übererregung abläuft und das DECS-100 abschaltet. Die LED für die Übererregungsbegrenzung blinkt 5
Sekunden lang, wenn das DECS-100 nach dem Abschalten wegen Übererregung wieder einschaltet.

Underexcitation Limiting (Untererregungsbegrenzung)

Diese LED leuchtet, wenn die abgetastete Blindleistung (voreilende VAr) unter den programmierten
Untererregungsgrenzwert sinkt. Sie leuchtet solange, bis die Untererregung beendet ist oder die
Zeitverzögerung für die Untererregung abläuft und das DECS-100 abschaltet. Die LED für die
Untererregungsbegrenzung blinkt 5 Sekunden lang, wenn das DECS-100 nach dem Abschalten wegen
Untererregung wieder einschaltet.

VAr/PF Modus aktiv

Diese LED leuchtet auf um anzuzeigen, dass das DECS-100 im optionalen VAr- oder Leistungsfaktor-
Steuermodus arbeitet. Die VAr/Leistungsfaktor-Steuerung wird durch die BESTCOMS-Software aktiviert
und wenn der 52J/K-Kontakteingang geöffnet ist.

Manueller Modus aktiv

Diese LED leuchtet, wenn das DECS-100 im manuellen Modus arbeitet. Der manuelle Modus wird über
die BESTCOMS-Software aktiviert.

Underfrequency Active (Unterfrequenz aktiviert)

Diese LED leuchtet auf, wenn die Generatorfrequenz unter den Unterfrequenzsollwert abfällt und das
DECS-100 auf Basis der gewählten Volt-pro-Hertz-Kurve steuert.

KOMMUNIKATIONSSCHNITTSTELLE

Der COM-Port ist eine an der Rückseite befindliche RS-232
(DB-9)-Kontaktbuchse. Er dient als Schnittstelle zum
Programmieren (Einrichten) des DECS-100. Abbildung 2-2
zeigt die Position des COM-Ports.

Zum Programmieren wird ein serielles 9-Pin-
Kommunikationskabel zur Verbindung zwischen dem DECS-
100 und einem IBM-kompatiblen PC mit BESTCOMS-
Software benutzt. Bei der BESTCOMS-Software handelt es
sich um ein auf Microsoft Windows ® basierendes
Kommunikationssoftwarepaket im Lieferumfang des DECS-
100. Eine ausführliche Beschreibung von BESTCOMS finden
Sie im Kapitel 5, BESTCOMS-Software.

WARNUNG!

Wenn die Einheit unter Strom steht, liegt am Bedienfeld

auf der Rückseite lebensgefährliche Spannung an.

Anschlüsse an der Rückseite sollten nur verbunden

werden, wenn das Gerät stromlos ist.

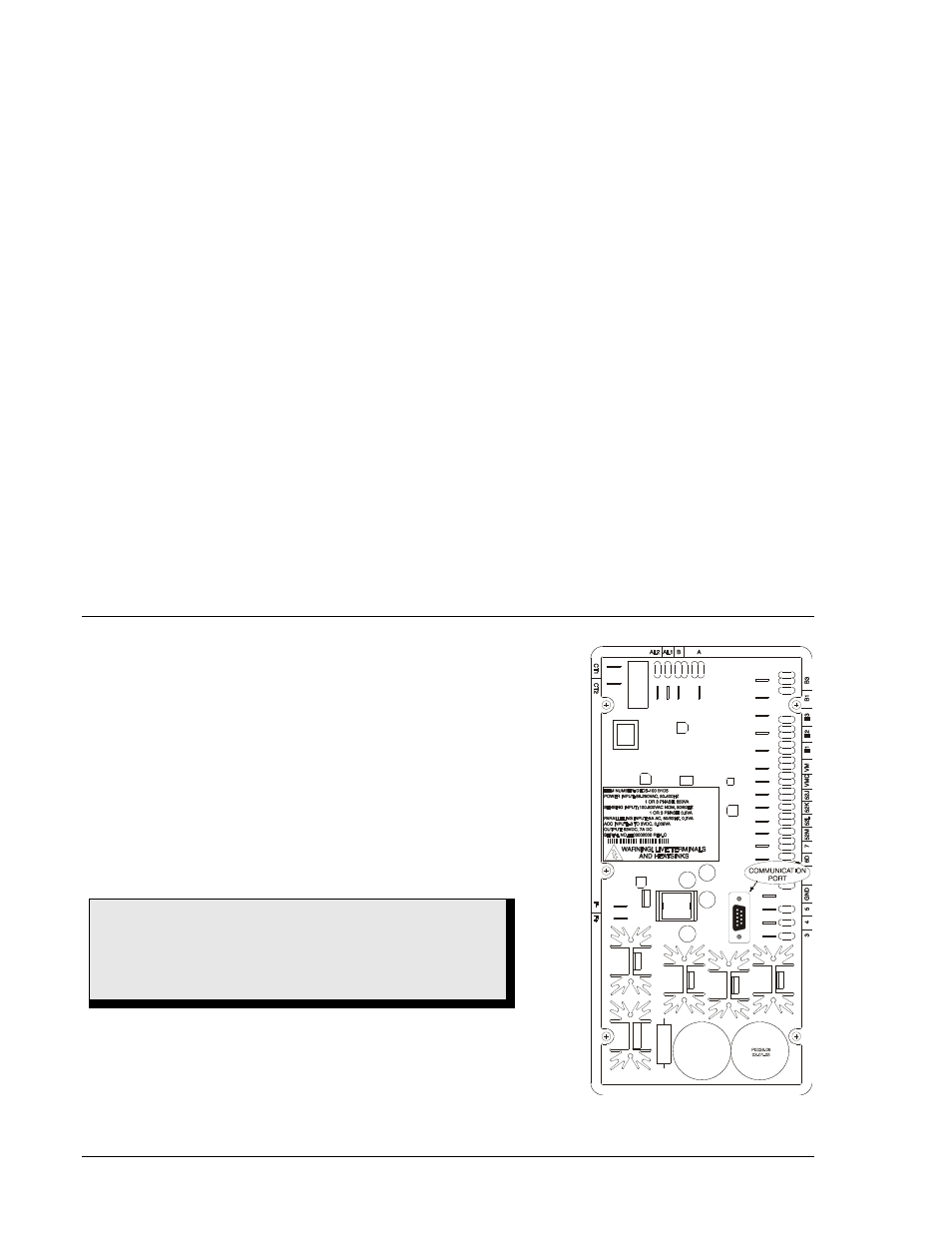

Abbildung 2-2. Position des COM-

Ports am DECS-100
