9287575991 Version M DECS-100 BESTCOMS™ Software 5-11
der Erhöhungs-Schaltfläche von grau auf rot, um anzuzeigen, dass der AVR Sollwert auf den Wert im
Feld "AVR Setpoint =" erhöht wurde.

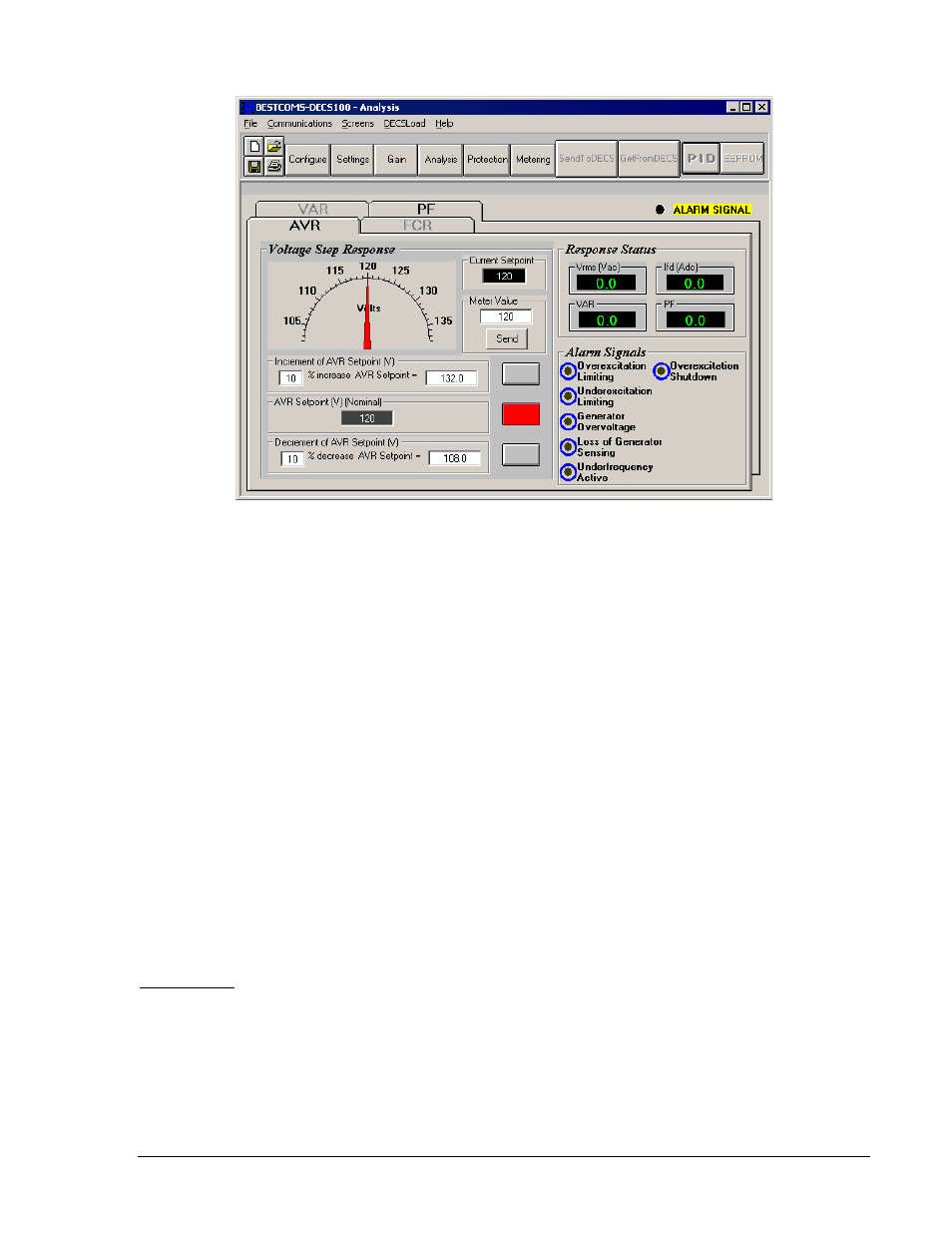

Abbildung 5-10. Analysefenster, Register AVR
Voltage Step Response - Decrement of AVR Setpoint (AVR Sollwertsenkung in V). Diese beiden Felder
zeigen die Änderung des AVR Sollwertes an, die aktiv wird, wenn die zugehörige Senkungs-Schaltfläche
geklickt wird. Das Feld "% decrease" wird verwendet, um einen Prozentwert (0 bis 10%) einzustellen und
anzuzeigen, um den der AVR Sollwert gesenkt wird, wenn die Senkungs-Schaltfläche geklickt wird. Das
Feld "AVR Setpoint =" zeigt den Spannungswert an, der mit dem Feld "% decrease" korrespondiert. Es
kann ein beliebiger Wert im Bereich des Sollwertes oder kleiner als der Sollwert in das Feld "AVR
Setpoint =" eingegeben werden, wobei das Feld "% decrease" aktualisiert wird. Der AVR Sollwert ändert
sich auf diesen Wert, wenn die benachbarte Schaltfläche geklickt wird. Nach dem Klicken ändert sich die
Farbe der Senkungs-Schaltfläche von grau auf rot, um anzuzeigen, dass der AVR Sollwert auf den Wert
im Feld "AVR Setpoint =" gesenkt wurde.
Voltage Step Response - Meter Value (Messwert). Dieses Feld und der Skalenzeiger zeigen den Wert
des gewählten AVR Sollwertes an. Wird der AVR Sollwert durch klicken auf die Schaltflächen Erhöhung,
Senkung oder Sollwert verändert, zeigen das Messwertfeld und der Skalenzeiger den neuen Sollwert an.
Ein neuer AVR Sollwert kann direkt in das Messwertfeld eingegeben werden oder durch Ziehen des
Skalenzeigers auf den gewünschten Wert ausgewählt werden. Der neue Wert wird mit der Schaltfläche
Send an das DECS-100 gesendet.
Voltage Step Response - Current Setpoint (Spannungs-Sprungänderung – Aktueller Sollwert). Der aktuell
aktive Sollwert des DECS-100 (eingeregelt durch eine der vorher erwähnten Methoden) wird in diesem
Feld angezeigt. Um den AVR Sollwert auf den Nennwert zurückzusetzen sollte die Schaltfläche neben
dem Feld "AVR Setpoint (V) (Nominal)" geklickt werden. Wird das Register AVR verlassen, um andere
Fenster oder Register anzusehen ohne dass der AVR Sollwert auf den Nennwert zurückgesetzt wurde,
erscheint ein AVR Dialogfenster. Klick auf die Schaltfläche Yes setzt den AVR Sollwert auf den Nennwert
zurück. Klick auf No erhält den AVR-Sollwert auf dem aktuellen Wert.
Register FCR
Abbildung 5-11 zeigt die Einstellungen, Abtastwerte und Alarmsignalanzeigen des FCR Registers. Die
Einstellungen im Register FCR ermöglichen es, den FCR Sollwert des DECS-100 zu erhöhen und zu
senken. Die Abtastwerte und Alarmsignalanzeigen des FCR Registers werden auch von den anderen
Registern des Analysefensters angezeigt.
Field Current Step Response - FCR Setpoint (Feldstrom-Sprungänderung – FCR-Sollwert in A). Dieses
schreibgeschützte Feld zeigt den FCR Sollwert an. (Der FCR Sollwert wird mittels des Registers Sollwert
des Fensters Einstellungsänderung eingestellt). Der im Feld FCR Sollwert angezeigte Wert wird durch
