4-4
DECS-100 Installation
9287575991 Version M
ANSCHLÜSSE
Die Anschlüsse des DECS-100 hängen von der Anwendungsart und dem Erregungsschema ab. Durch
falsche Verkabelung kann das Gerät beschädigt werden. Prüfen Sie die Teilenummer um sicherzustellen,
dass Sie das richtige Gerät haben, ehe Sie es anschließen und Strom zuschalten.
DECS-100 Abschlüsse
Die DECS-100-Geräte verfügen über zwei Arten von Interface-Anschlüssen (Abbildung 4-3). Der eine
Typ sind Viertelzoll Schnellverbinderklemmen und der andere ein 9-poliger DB-9-Steckverbinder. Alle
Anschlüsse befinden sich an der Geräterückwand. Die Bezeichnungsschilder für die Viertelzoll-
Schnellverbinderklemmen befinden sich auf der Gehäuserückseite. Die Leitungsdrähte für gemeinsame
Funktionen, wie beispielsweise die Leitungen zur Spannungsabtastung, sollten in Gruppen
zusammengefasst werden. Der 9-polige DB-9-Anschluss wird als temporäre Schnittstelle für IBM-
kompatible PCs und Handheld-Computer verwendet.
Abbildung 4-3 zeigt die Klemmenanschlüsse auf der Rückseite des DECS-100. Abgesehen von der oben
genannten Ausnahme sollten die Verbindungsleitungen eine Drahtstärke von mindestens 14 AWG
aufweisen.

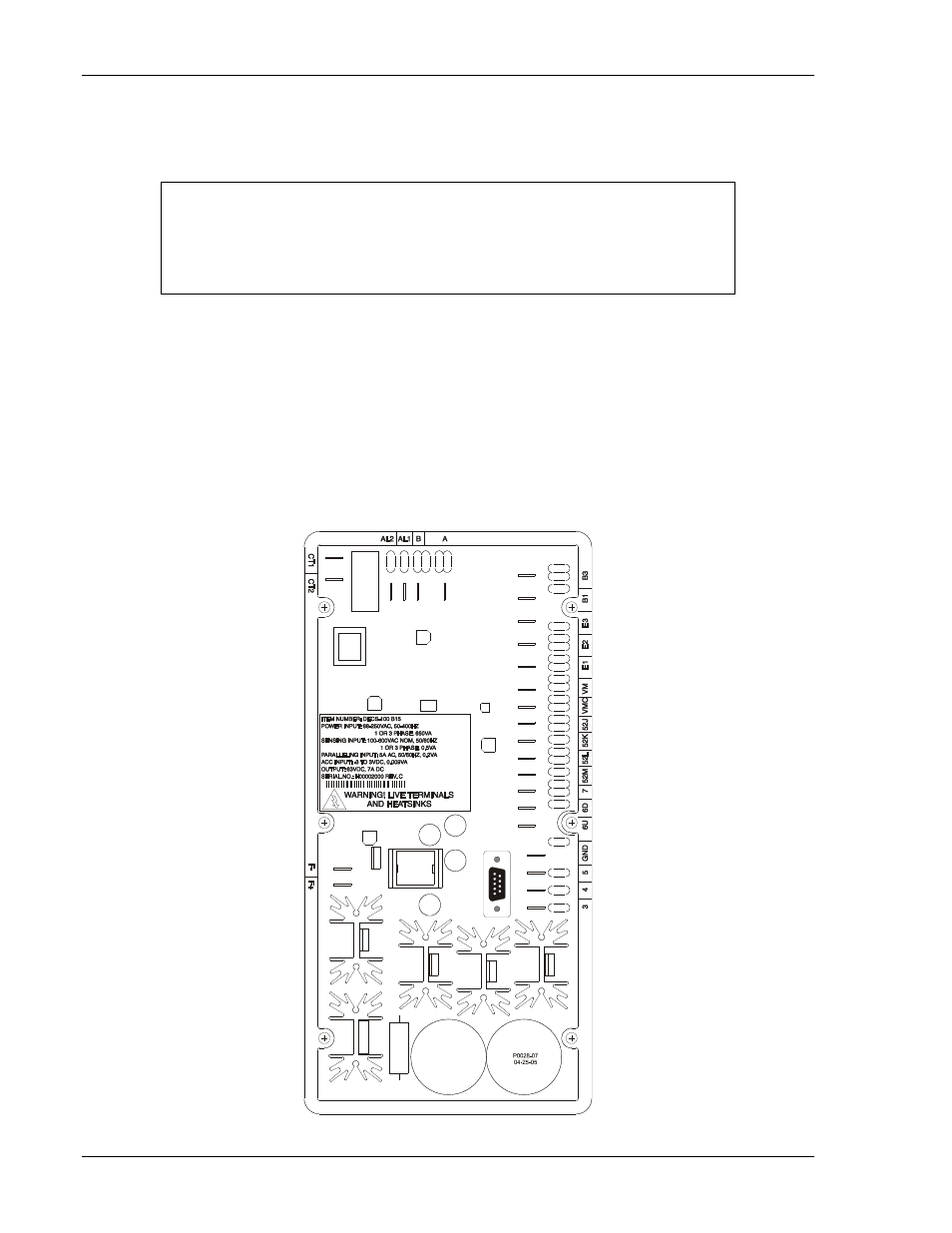

Abbildung 4-3. DECS-100 Anschlussklemmen
HINWEIS
Achten Sie darauf, dass das DECS-100 mit Kupferleitung von mindestens 12
AWG am Masseanschluss an der Gehäuserückseite fest geerdet ist. Wenn das
Gerät für ein System mit anderen Einheiten konfiguriert ist, verwenden Sie, für
jede DECS-100 Einheit eine separate Leitung zum Erdungsbus.
