1-4
DECS-100 Allgemeine Informationen
9287575991 Version M
V/Hz Charakteristik:
Anstieg von 0 bis 3 PU ist einstellbar in 0,01 PU Schritten. Übergangs-
(Eck-)-Frequenz ist einstellbar von 40 bis 65 Hz. Siehe Abbildung 1-2 für
die V/Hz-Kurven.
Reaktionszeit:
Innerhalb 1 Zyklus

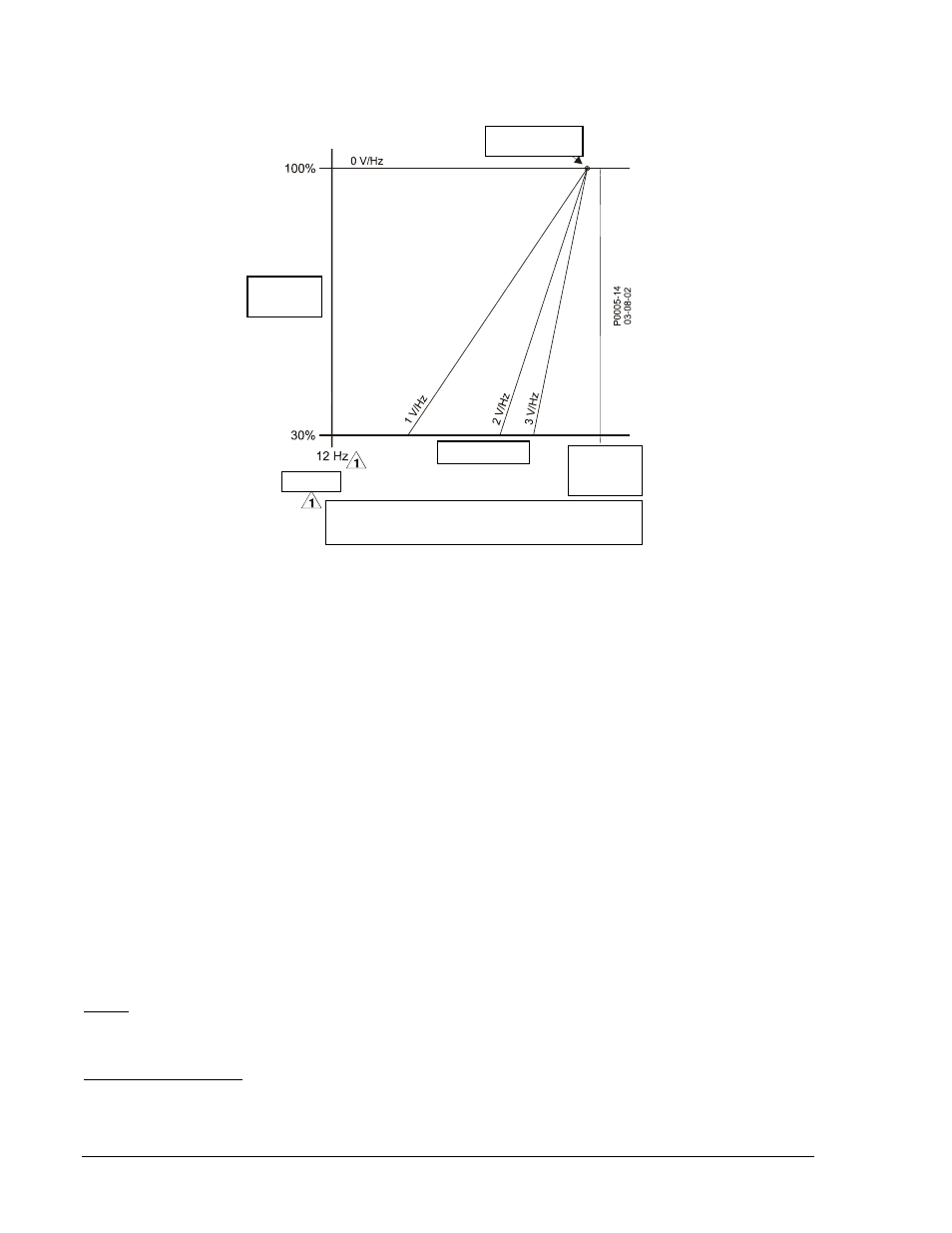

Abbildung 1-2. Typische V/Hz Kurven
FCR (Manueller) Betriebsmodus
Einstellbereich:
0 bis 7 Adc
Schrittweite:
0,01 Adc
VAr Betriebsmodus (optional)
Einstellbereich:
–100 bis 100%
Schrittweite:
0,1%
PF Betriebsmodus (optional)
Einstellbereich:
0,6 Nacheilung bis 0,6 Voreilung
Schrittweite:
0,001
Parallelkompensation
Modi:
Induktive Drift und induktive Differenz (Querstrom)
∗
Drift-Einstellbereich:
0 bis 10%
Schrittweite:
1%
∗ Die Last kann 1 VA überschreiten, wenn dem CT-Kreis externe Wiederstände zugeschaltet werden.
Feldüberspannungsschutz
Abgriffsbereich:
0 bis 250 Vdc
Zeitverzögerung:
10 s (feststehend)
Generatorüberspannungsschutz
Abgriff
Bereich:
100 bis 120% Spannungseinstellung des Systems
Schrittweite:
1,0%
Alarm-Zeitverzögerung
Bereich:
0 bis 10 s
Schrittweite:
1 s
Unterfrequenz-
Knickpunkt
Abtast-
spannung
Frequenz
Nenn-
Generator-
frequenz
HINWEIS:
Betrieb ist nicht unter 12Hz oder 30% der Nenn-
Abtastspannung festgelegt. Unterhalb dieser Frequenz
muss der Strom abgeschaltet werden.
