9287575991 Version M DECS-100 Funktionsbeschreibung 3-1
KAPITEL 3
• FUNKTIONSBESCHREIBUNG
EINLEITUNG
Dieses Kapitel beschreibt die Funktionsweise des DECS-100 und beschreibt seine Betriebsmerkmale.
Zum einfacheren Verständnis werden die DECS-100-Funktionen im Blockdiagramm der Abbildung 3-1
dargestellt. In den Abschnitten mit der Überschrift DECS-100-Funktionsblöcke wird jeder Funktionsblock
ausführlich beschrieben.
Die Betriebsmerkmale des DECS-100 umfassen vier Betriebsarten, vier Schutzfunktionen,
Anlaufmöglichkeiten, Kompensation für induktive Drift, Unterfrequenzkompensation und optionalen
Spannungsabgleich. Eine ausführliche Beschreibung jedes der Betriebsmerkmale finden Sie in den
Abschnitten unter der Überschrift DECS-100 Betriebsmerkmale.

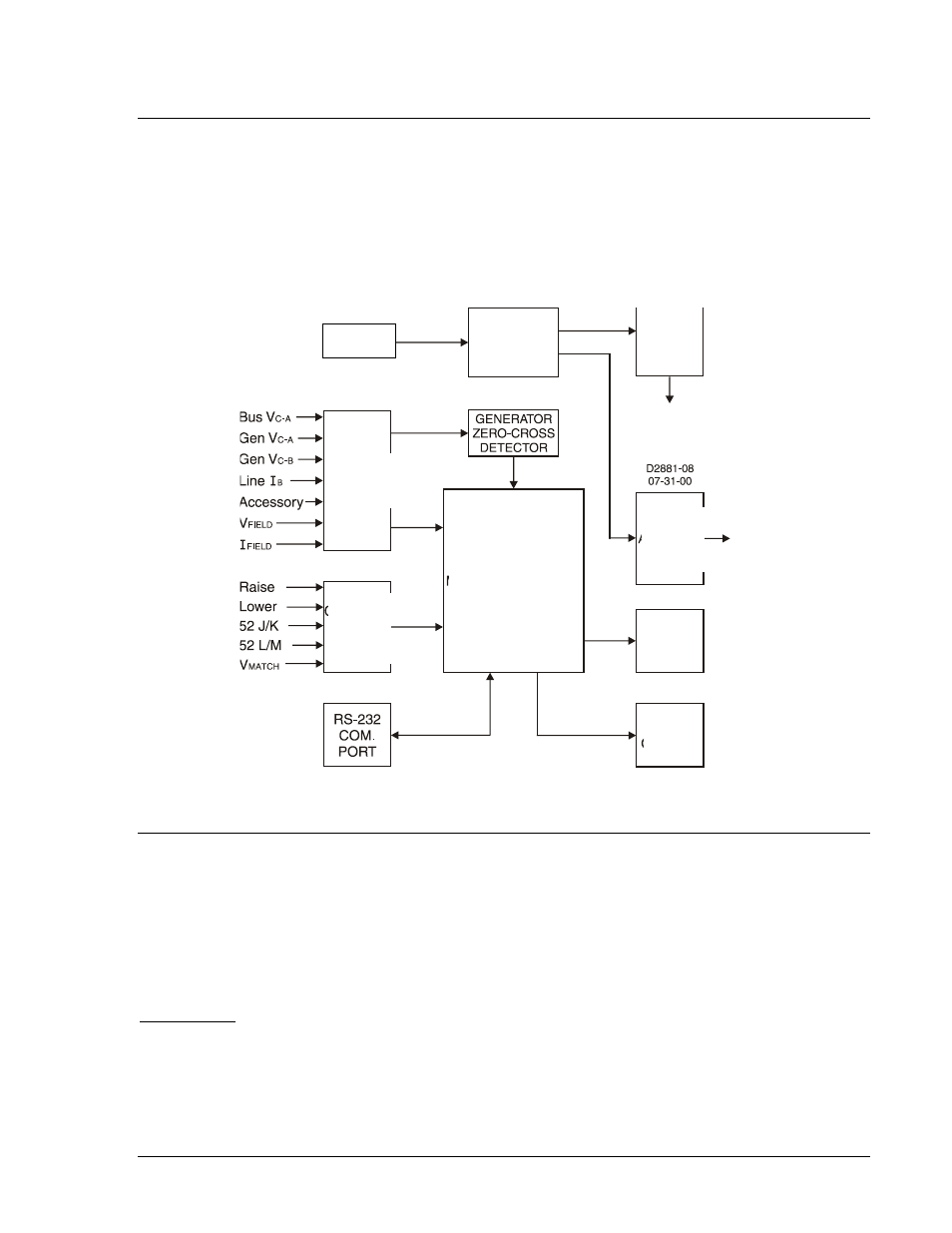

Abbildung 3-1. Vereinfachtes DECS-100 Blockdiagramm
DECS-100 FUNKTIONSBLÖCKE
In den folgenden Abschnitten wird jeder der in Abbildung 3-1 gezeigten Funktionsblöcke beschrieben.
Neben der jeweiligen Funktion eines Blocks wird der Betrieb aller Ein- und Ausgänge der Funktionsblöcke
erläutert.
Analoge Eingangskreise
Es können sieben analoge Spannungs- und Stromwerte abgetastet werden und an das DECS-100
übertragen werden.
Busspannung
C-Phasen- und A-Phasen-Busspannungen werden an den Klemmen B3 und B1 der Einheiten überwacht,
die über die Funktion Spannungsabgleich verfügen. An diesen Klemmen können Spannungsnennwerte
bis zu 600 Vac abgetastet werden. Die an diesem Eingang überwachte Spannung wird skaliert und
aufbereitet, bevor sie an den Eingang des Analog-Digital-Wandlers (ADC) angelegt wird. Dieses an den
ADC gelieferte Busspannungssignal dient zum Berechnen des RMS-Werts der Busspannung über den
Phasen C und A (Bus V
C-A
).
STROM-
VERSOR-
GUNG
Zum internen
Regelkreis
Feld
LED AN
VORDER-
ERSEITE
STROM-
VERSTÄR-
KER-
STUFE
MIKROPROZESSOR
RELAIS-
AUS-
GANG
ANALOG-
AUS-
GANGS-
KREIS
KON-
TAKT-
EIN-
GANG-
KREIS
STROM-
EINGANGS-
STUFE
EINGANGS-
LEISTUNG
