Basler Electric DECS-100 Benutzerhandbuch
Seite 48
4-14
DECS-100 Installation
9287575991 Version M
GEN 1
GEN 2
CTB1
CTB2
DECS-100
CTB1
CTB2
DECS-100
0.1
0.1
CT
CT
LOAD
CCC
ENABLE
CONTACT
05-19-00
D2880-16

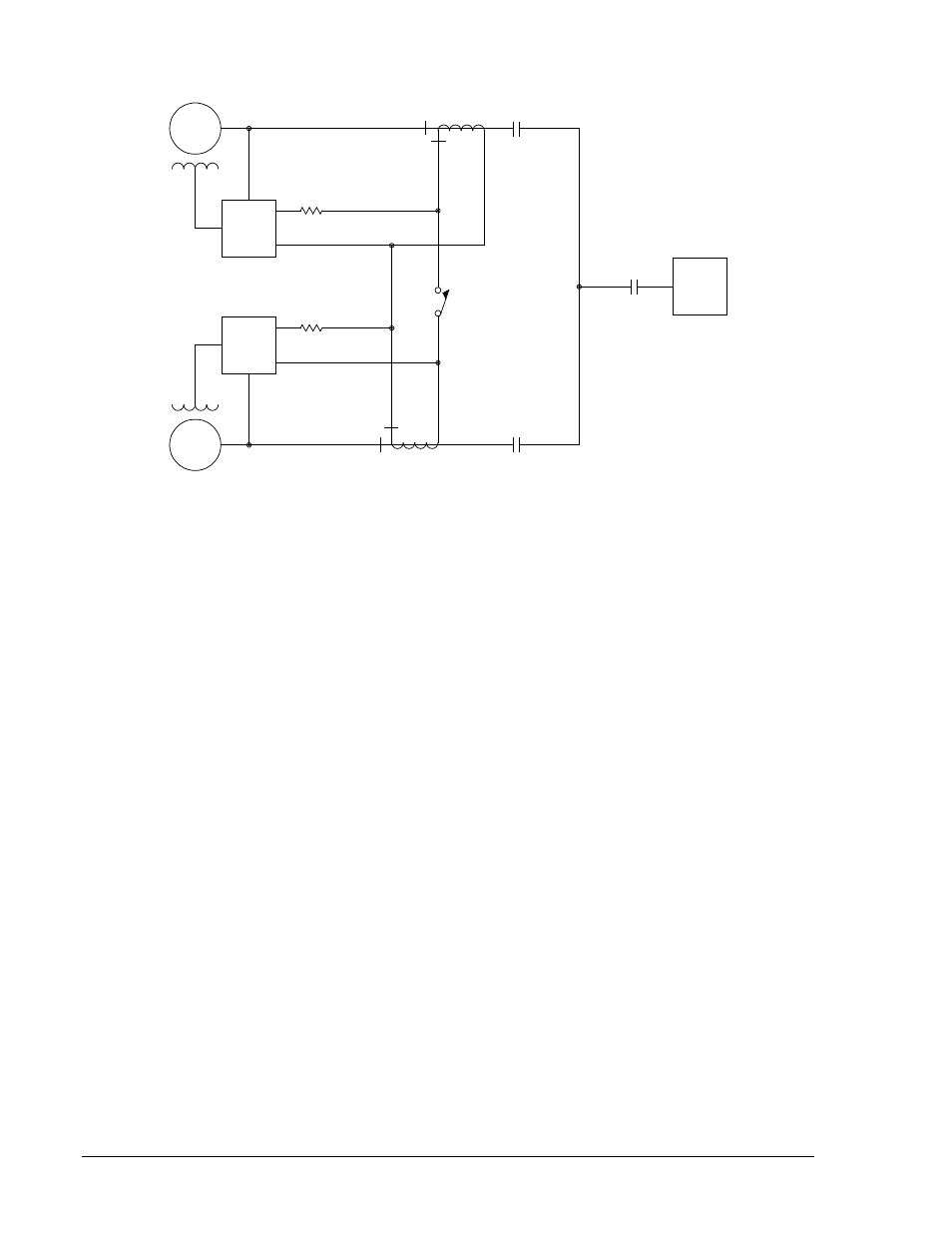

Abbildung 4-11. Querstromanschlüsse (induktives Differential)
Übersetzung der Hinweise auf den Zeichnungen 4-6 bis 4-10:
(1) Nur für optionale VAr/PF-Steuerung notwendig. VAr/PF ist aktiv, wenn 52b offen ist. VAr/PF ist inaktiv,
wenn 52b geschlossen ist
(2) Parallelsteuerung und Drift aktiv mit S2 offen, inaktiv mit S2 geschlossen.
(3) S1 (SPDT federaktivierte Rückkehr in zentrale AUS-Stellung) stellt DECS-100 Sollwert ein.
(4) Arbeitskontakt schließt für benutzerdefinierten Alarm oder Auslösung.
(5) Analoge Eingangsspannung zwischen +/-3Vdc ermöglicht Einstellung des Spannungssollwertes
(optionale Funktion).
(6) Externe Sicherungen sollten Bussman KTK-10 oder äquivalent sein.
(7) Abtastpotentialtransformator ist notwendig, wenn die Netzspannung 660 Vac übersteigt.
(8) Einphasige Leistung wird gezeigt. Fügen Sie für dreiphasige Leistung die fehlende Verbindung hinzu.
Dreiphasen-Transformator gezeigt. Lassen Sie für Einphasen-Trafo die B-Phase Verbindung weg.
Dreiphasen-PMG gezeigt. Lassen Sie für Einphasen-PMG die B-Phase Verbindung weg.
(9) Optionaler Spannungsabgleicheingang. Spannungsabgleich ist aktiviert, wenn S3 schließt, inaktiv,
wenn S3 öffnet.
(10) Element nicht von Basler Electric bereitgestellt.
(11) Leistungspotentialtrafo wird benötigt, wenn die Spannung die angegebenen Leistungseingangswerte
überschreitet.
(12) (11) Wenn Generatorrotation ACB ist, sollten die für CTB gezeigten Verbindungen umgekehrt sein.
(13) (12) Optionales Zubehör für Eigenversorgungsanwendungen.
CCC
FREIGABE-
KONTAKT
LAST
