9287575991 Version M DECS-100 Mensch-Maschine-Schnittstelle 2-1
KAPITEL 2
• MENSCH-MASCHINE-
SCHNITTSTELLE
EINLEITUNG
Die Mensch-Maschine-Schnittstelle (HMI) des DECS-100 besteht aus den Anzeigen auf dem vorderen
Bedienfeld und einer Kommunikationsschnittstelle auf der Rückseite.
ANZEIGEN AUF DEM VORDEREN BEDIENFELD
Die Anzeigen auf dem vorderen Bedienfeld des DECS-100 bestehen aus acht roten LED. Die Anzeigen
werden in Abbildung 2-1 dargestellt und in den folgenden Abschnitten beschrieben.

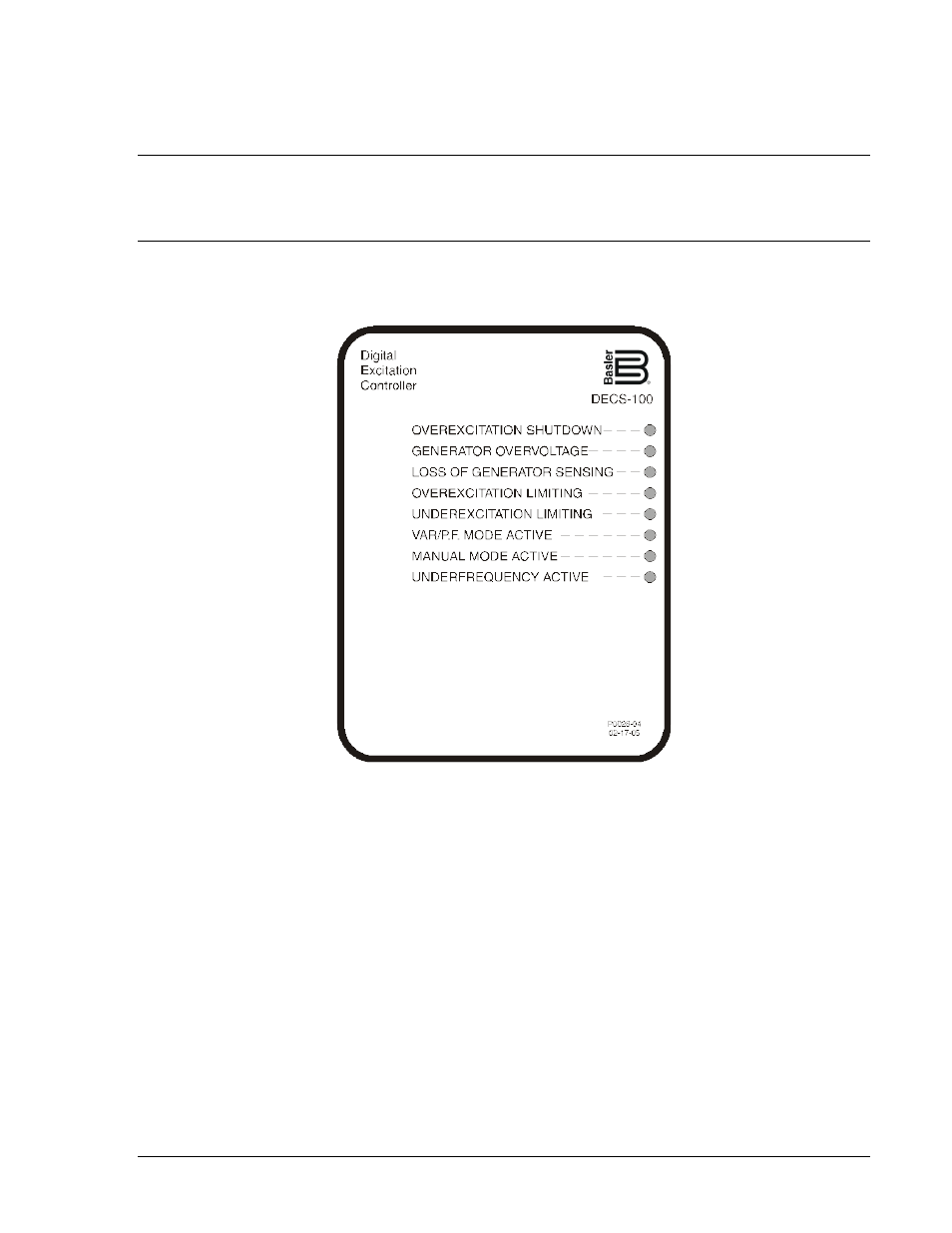

Abbildung 2-1. Anzeigen auf dem vorderen Bedienfeld des DECS-100
Overexcitation Shutdown (Abschalten wegen Übererregung)
Die LED leuchtet, wenn die Übererregungsschutzfunktion aktiviert wird und die Erregungsspannung 10
Sekunden lang den einstellbaren Sollwert überschreitet. Das DECS-100-System schaltet ab, wenn eine
Übererregungsbedingung erkannt wird. Die LED für Übererregungsabschaltung leuchtet 5 Sekunden
lang, wenn das DECS-100-Gerät nach Übererregungsabschaltung wieder einschaltet.
Generator Overvoltage (Generatorüberspannung)
Diese LED leuchtet, wenn die Generatorausgangsspannung für 0,75 Sekunden den einstellbaren
Sollwert übersteigt. Wenn ein Generatorüberspannungszustand besteht, schließen die Ausgangskontakte
des DECS-100 und das DECS-100 schaltet ab (wenn Hardwareabschaltung aktiviert ist). Die LED für die
Überspannungsabschaltung leuchtet 5 Sekunden lang, wenn das DECS-100 nach
Überspannungsabschaltung wieder einschaltet.
Loss of Generator Sensing (Verlust der Generatorabtastung)
Diese LED leuchtet, wenn ein Verlust der Generatorabtastspannung erkannt wird. Wenn ein
Abtastungsverlust auftritt, schließen die Ausgangskontakte des DECS-100. Je nach ausgewählter
Schutzmaßnahme schaltet das DECS-100 entweder ab oder geht in den manuellen Modus über. Die
Legende:
ABSCHALTUNG BEI ÜBERERREGUNG
GENERATORÜBERSPANNUNG
GENERATORABTASTVERLUST
ÜBERERREGUNGSBEGRENZUNG
UNTERERREGUNGSBEGRENZUNG
VAR/PF-MODUS AKTIV
MANUELLER MODUS AKTIV
UNTERFREQUENZ AKTIV
