Dialogfenster. Klick auf die Schaltfläche Yes setzt den PF Sollwert auf den Nennwert zurück. Klick auf No
erhält den PF-Sollwert auf dem aktuellen Wert.
Register VAR
Abbildung 5-13 zeigt die Einstellungen, Abtastwerte und Alarmsignalanzeigen des VAR Registers. Alle
Einstellungen im Register VAR werden in den folgenden Abschnitten beschrieben.
Reactive Power Step Response - VAR Setpoint (%) (Nominal) (Blindleistungs-Sprungänderung –
nomineller VAR Sollwert in %). Dieses schreibgeschützte Feld zeigt den VAr Sollwert an. (Der VAr
Sollwert wird mit dem Register Sollwert des Fensters Einstellungsänderungen eingestellt.) Der im Feld
"VAR Setpoint" angezeigte Wert wird durch Klick auf die benachbarte Schaltfläche ausgewählt. Ein Klick
auf diese Schaltfläche sendet den VAr Sollwert an das DECS-100 und ändert die Farbe der Schaltfläche
von grau auf rot.
Reactive Power Step Response - Increment of VAR Setpoint (VAr Sollwerterhöhung in %). Dieses Feld
zeigt die Erhöhung des VAr Sollwertes an, die aktiv wird, wenn die zugehörige Erhöhungs-Schaltfläche
geklickt wird. Das Feld "Increase VAR Setpoint =" wird verwendet, um einen Prozentwert einzustellen und
anzuzeigen, um den der VAr Sollwert erhöht wird, wenn die Erhöhungs-Schaltfläche geklickt wird. Es
kann ein beliebiger Wert (ausgedrückt als Prozent vom Nennwert) im Bereich des Sollwertes oder größer
als der Sollwert in das Feld "Increase VAR Setpoint =" eingegeben werden. Der VAr Sollwert ändert sich
auf den neuen Wert, wenn die benachbarte Schaltfläche geklickt wird. Ein Klick auf diese Schaltfläche
sendet den VAr Sollwert an das DECS-100 und ändert die Farbe der Schaltfläche von grau auf rot.

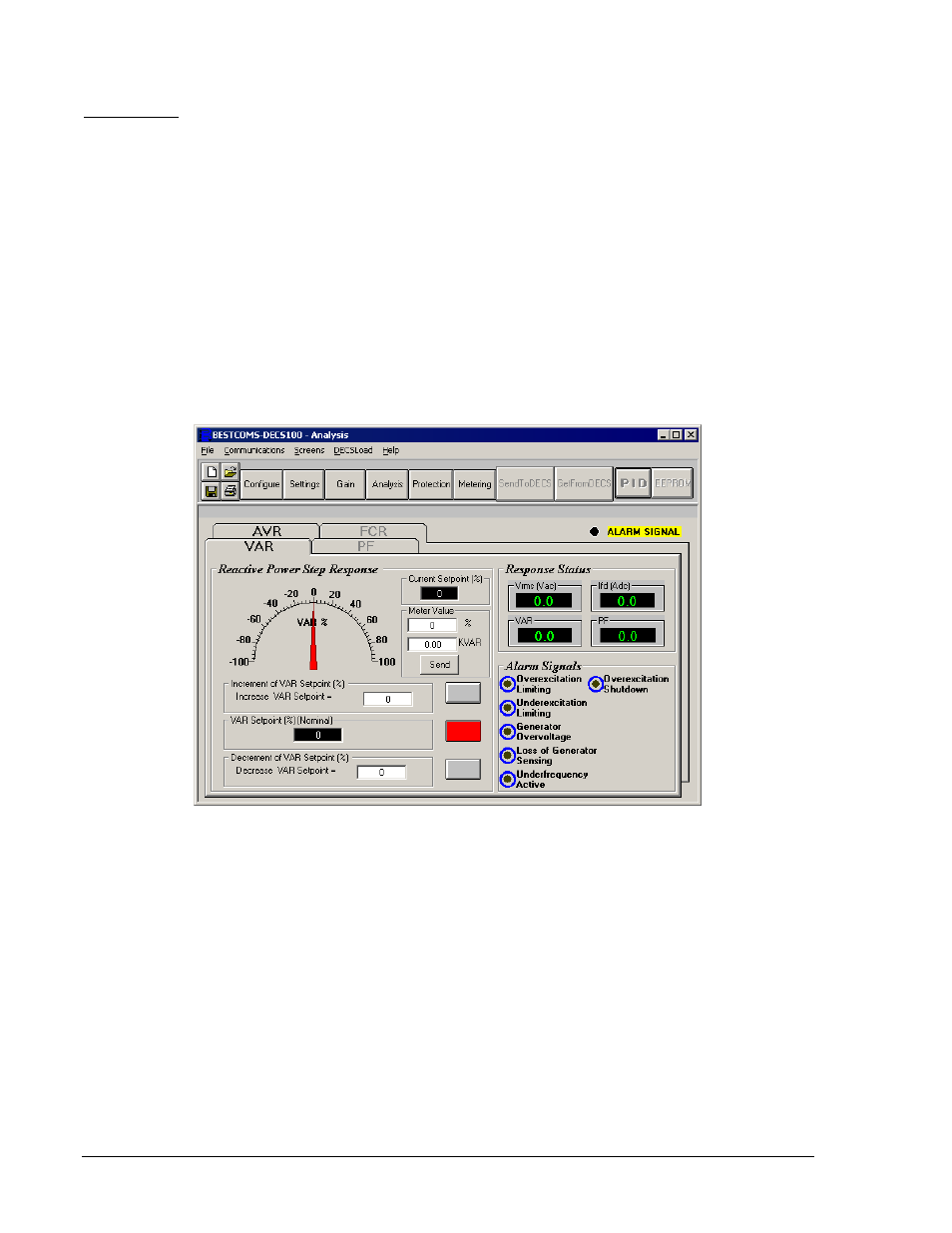

Abbildung 5-13. Analysefenster, Register VAR
Reactive Power Step Response - Decrement of VAR Setpoint (VAr Sollwertsenkung in %). Dieses Feld
zeigt die Senkung des VAr Sollwertes an, die aktiv wird, wenn die zugehörige Senkungs-Schaltfläche
geklickt wird. Das Feld "Decrease VAR Setpoint =" wird verwendet, um einen Prozentwert einzustellen
und anzuzeigen, um den der VAr Sollwert gesenkt wird, wenn die Senkungs-Schaltfläche geklickt wird.
Es kann ein beliebiger Wert (ausgedrückt als Prozent vom Nennwert) im Bereich des Sollwertes oder
kleiner als der Sollwert in das Feld "Decrease VAR Setpoint =" eingegeben werden. Der VAr Sollwert
ändert sich auf den neuen Wert, wenn die benachbarte Schaltfläche geklickt wird. Ein Klick auf diese
Schaltfläche sendet den VAr Sollwert an das DECS-100 und ändert die Farbe der Schaltfläche von grau
auf rot.
Reactive Power Step Response - Meter Value (Messwert). Diese Felder und der Skalenzeiger zeigen den
Wert des gewählten VAr Sollwertes an. Wird der VAr Sollwert durch klicken auf die Schaltflächen
Erhöhung, Senkung oder Sollwert verändert, zeigen die Messwertfelder und der Skalenzeiger den neuen
Sollwert an. Ein neuer VAr Sollwert, ausgedrückt als kVAr-Wert oder Prozentsatz vom Nennwert, kann
direkt in eines der Messwertfelder eingegeben werden oder durch Ziehen des Skalenzeigers auf den
gewünschten Wert ausgewählt werden. Der neue Wert wird mit der Schaltfläche Send an das DECS-100
gesendet.
