9287575991 Version M DECS-100 BESTCOMS™ Software 5-21
Messsignal Die Messsignalanzeige blinkt, um anzuzeigen, dass die Messung aktiv ist. Eine Zahl neben
der Anzeige gibt kontinuierlich an, wie oft die Mess- und Statusanzeigen aktualisiert wurden. Wenn die
Schaltfläche Metering (Messung) oder Metering in der Menüleiste, gefolgt von Disable Metering
(Messung deaktivieren) geklickt wurde, hört die Messsignalanzeige auf zu blinken, der
Aktualisierungszähler für die Messung erhöht sich nicht weiter und die Messfunktionen werden nicht mehr
aktualisiert.
PID DATEN
BESTCOMS ermöglicht es, die Generatorstabilität durch automatische Errechnung der PID Parameter
einzustellen. PID steht für Proportional, Integral, Differential. Proportional bedeutet, dass der Verlauf des
DECS-100 Ausganges proportional oder relativ zum Betrag der gemessenen Änderung ist. Integral
bedeutet, dass der DECS-100 Ausgang proportional zum Zeitraum ist, in dem eine Änderung festgestellt
wird. Integrale Wirkung eliminiert Versatz. Differential bedeutet, dass der DECS-100 Ausgang
proportional zur erforderlichen Änderungsrate der Erregung ist. Differentiale Wirkung verhindert ein
Überschwingen der Erregung.
BESTCOMS berechet automatisch die PID-Werte nachdem der Benutzer die Generatorfrequenz, die
Generatorzeitkonstante (T'do) und die Erregerzeitkonstante (Texc) ausgewählt hat. Mit BESTCOMS kann
der Benutzer neue PID-Werte erzeugen, diese zu einer PID Listendatei hinzufügen und die AVR
Verstärkungseinstellungen in den Fenstern Steuerverstärkung oder Stufenverlauf aktualisieren.
Das PID-Fenster (Abbildung 5-18) wird durch Klick auf die PID-Schaltfläche geöffnet. Die PID-
Schaltfläche kann nur angeklickt werden, wenn die Einstellung für den Stabilitätsbereich im Fenster
Steuerungsverstärkung auf den Wert 21 gesetzt wurde. (Die Einstellung 21 ermöglicht die Eingabe
benutzerdefinierter Stabilitätswerte über das PID Fenster.) Wenn dann ein Feld im Fenster
Steuerungsverstärkung geändert oder ausgewählt wird, ändert sich die PID-Schaltfläche von grau zu gelb
und kann angeklickt werden, um das PID-Fenster zu öffnen. Nachdem die PID-Werte geändert,
berechnet und aktualisiert worden sind, wird das PID–Fenster geschlossen, indem die Schaltfläche
Update Setting Screen (Einstellfenster aktualisieren) angeklickt wird. Die geänderten PID-Werte werden
dann im Fenster Steuerungsverstärkung angezeigt.

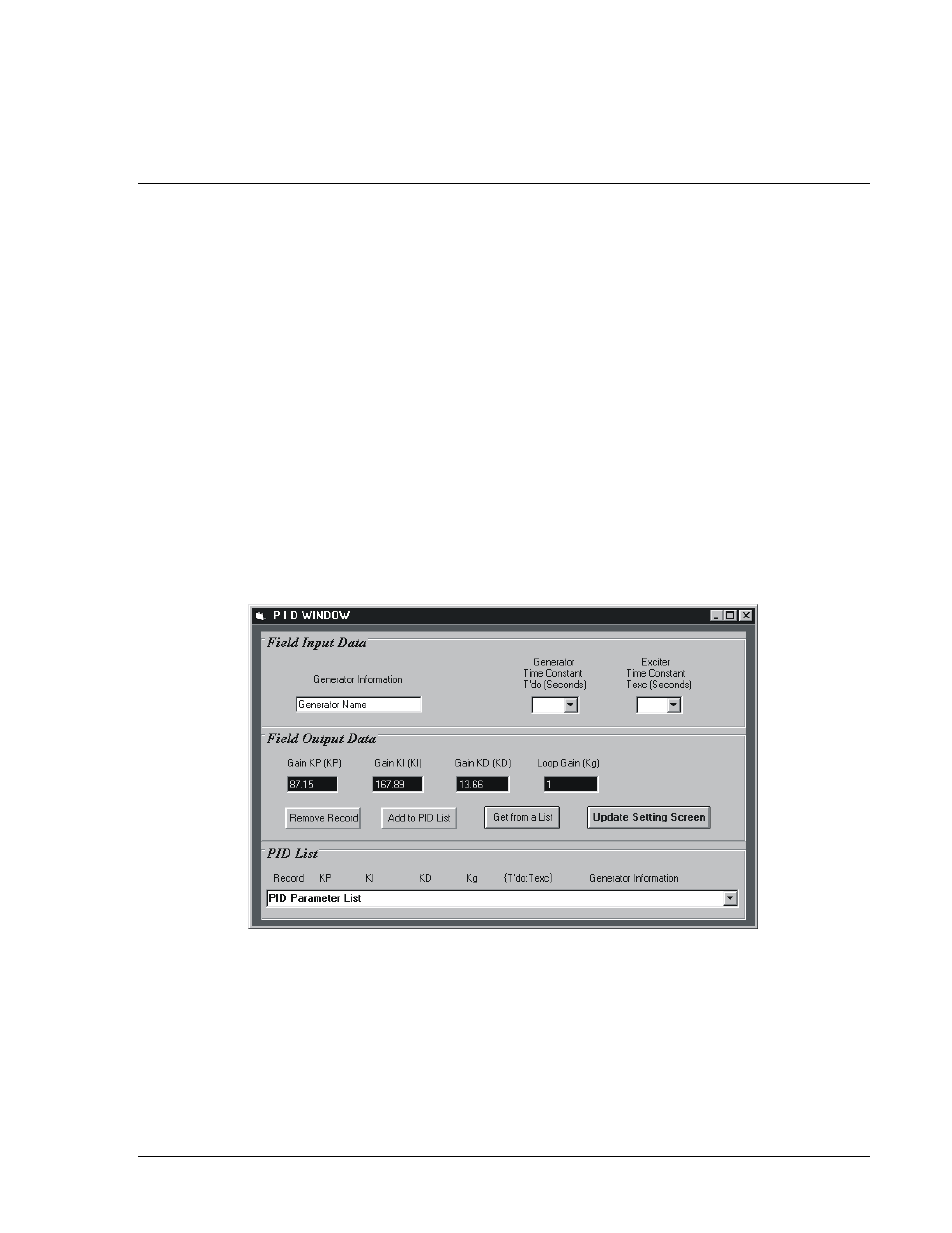

Abbildung 5-18. PID-Fenster
PID Berechnung basierend auf Eingabewerten
Der verfügbare Bereich für die Erregerzeitkonstante ist abhängig von dem Wert, der für die
Generatorzeitkonstante eingegeben wurde. (Der Standardwert für die Erregerzeitkonstante ist die
Generatorzeitkonstante dividiert durch 6). Der Wert, der für die Generatorzeitkonstante gewählt wird,
muss im Bereich von 1,00 bis 15,00 Sekunden liegen und in Schritten von 0,05 eingegeben werden.
Wenn der Wert der Generatorzeitkonstante 1,00 ist, so liegt der Bereich der verfügbaren
Erregerzeitkonstante zwischen 0,03 bis 0,50 mit 0,01 Sekunden Schrittweite. Wenn der Wert der
Generatorzeitkonstante 15,00 ist, so liegt der Bereich der verfügbaren Erregerzeitkonstante zwischen
0,30 bis 3,00 mit 0,01 Sekunden Schrittweite.
