9287575991 Version M DECS-100 BESTCOMS™ Software 5-5

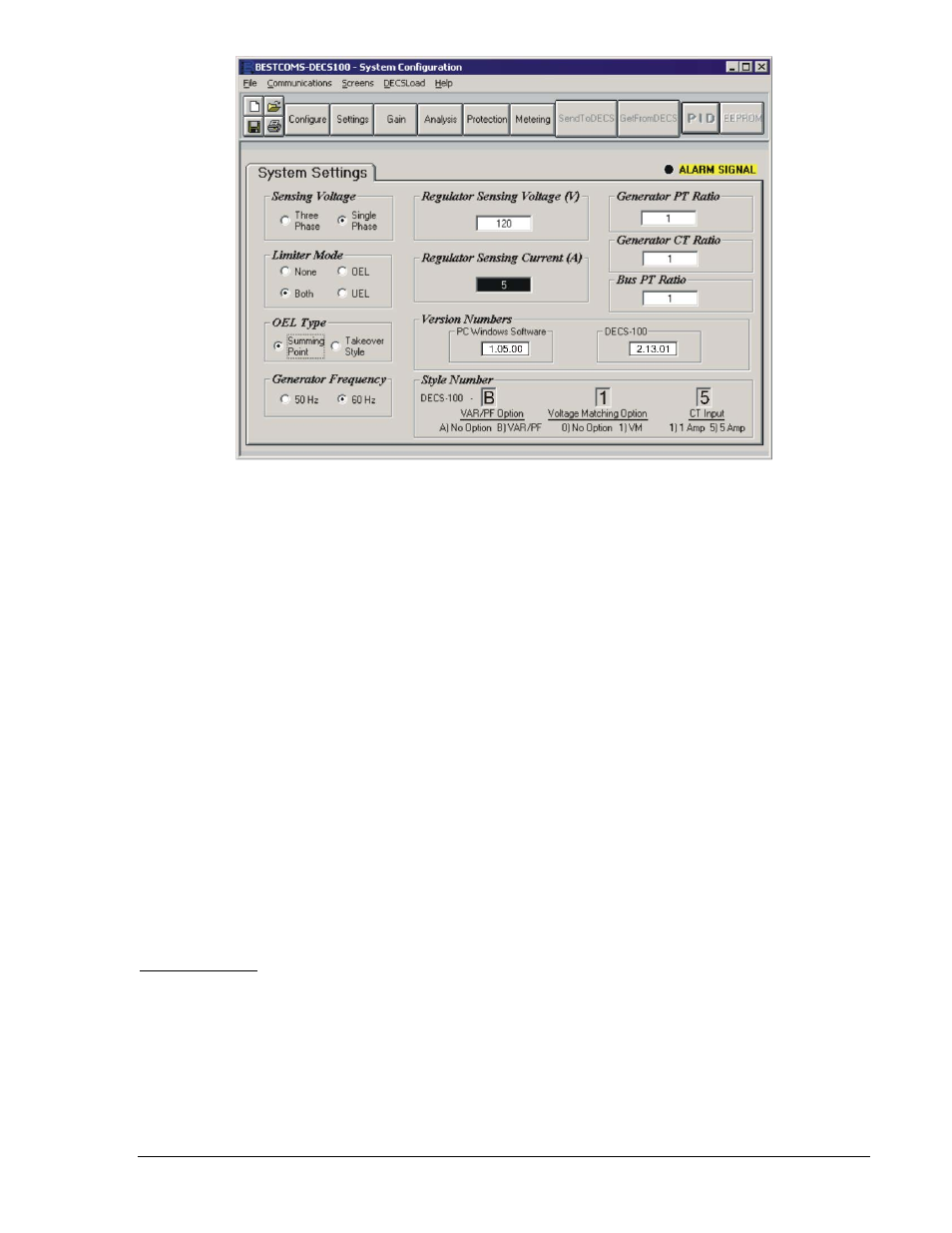

Abbildung 5-6. Fenster Systemkonfiguration
Version Numbers (Versionsnummern). Diese beiden schreibgeschützten Versionsnummern geben die
BESTCOMS-Software-Version und die in das DECS-100 integrierte Softwareversion an. Die
Versionsnummern werden nur angezeigt, wenn Kommunikation zwischen dem DECS-100 und
BESTCOMS aufgebaut ist.
Style Number (Bauformnummer).. Diese drei schreibgeschützten Bauformnummernfelder zeigen die
elektrischen Eigenschaften und Betriebsfunktionen des DECS-100 an. Die Bauformnummern werden nur
angezeigt, wenn Kommunikation zwischen dem DECS-100 und BESTCOMS aufgebaut ist.
Generator PT Ratio (PT Verhältnis). In diesem Einstellungsfeld wird der Verhältniswert des
Generatorabtasttransformators eingegeben. Durch diesen Verhältniswert kann die Spannung, die in
BESTCOMS angezeigt wird, mit der tatsächlichen Generatorausgangsspannung abgeglichen werden.
Ein Verhältniswert zwischen 1 und 150 kann in Schritten von 0,01eingegeben werden.
Generator CT Ratio (CT Verhältnis). In diesem Einstellungsfeld wird der Verhältniswert des B-Phase
Stromtransformators des Generators eingegeben. Durch diesen Verhältniswert kann der Strom, der vom
des DECS-100 angezeigt wird, mit dem tatsächlichen B-Phasen-Generatorausgangsstrom abgeglichen
werden. Ein Verhältniswert zwischen 1 und 3.000 kann in Schritten von 0,1eingegeben werden.
Bus PT Ratio (PT Verhältnis). In diesem Einstellungsfeld wird der Verhältniswert des Bus-
Potentialabtasttransformators eingegeben. Durch diesen Verhältniswert kann die Busspannung in
BESTCOMS angezeigt werden. Ein Verhältniswert zwischen 1 und 150 kann in Schritten von
0,01eingegeben werden.
Einstellungsänderungen
Das Fenster Einstellungsänderungen (Setting Adjustments) besteht aus zwei Registern: Setpoint
(Sollwert) und Startup (Anlauf).
Register Sollwert
Die Einstellungen des Sollwert-Registers im Fenster Einstellungsänderungen werden in der Abbildung 5-
7 gezeigt. Alle Einstellungen im Register Sollwert werden in den folgenden Abschnitten beschrieben.
Automatic Voltage Regulator (Automatischer Spannungsregler) - AVR Setpoint ( AVR Sollwert in V).
Dieses Einstellungsfeld wird verwendet, um die gewünschte Ausgangsklemmenspannung des
Generators einzugeben. Der AVR-Sollwertbereich richtet sich nach der Reglerabtastspannung und der
Bandbreiteneinstellung.
Fine Voltage Adjustment (Spannung – Feineinstellung) - Band Setting (Bandbreiteneinstellung in %). Die
Bandbreiteneinstellung bestimmt die zulässige minimale und maximale Korrektur des AVR-Sollwerts (als
Prozentsatz der Einstellung für die Reglerabtastspannung (siehe Abbildung 5-8)). Die Werte für die
