Der Strompegelsollwert kann von 0 bis 15 Adc eingestellt werden. Eine Alarm-Zeitverzögerung kann
zwischen 0 bis 10 Sekunden eingestellt werden.

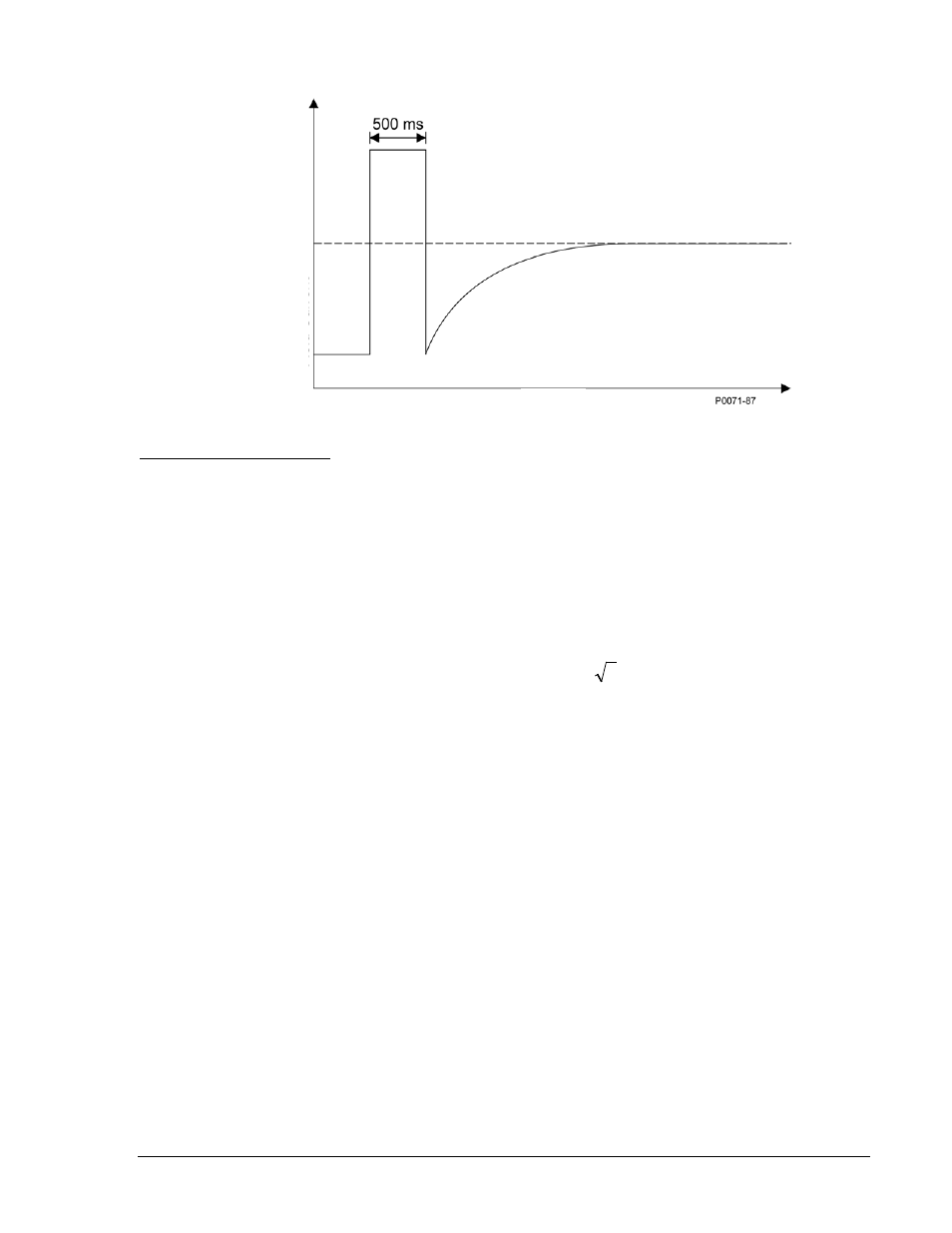

Abbildung 3-2. Zeitkennlinie, Übernahme-OEL
Untererregungsbegrenzung
Wenn der Pegel der voreilenden VAr über den einstellbaren VAr-Pegelsollwert ansteigt, leuchten die
Anzeigen für Untererregungsbegrenzung auf dem vorderen Bedienfeld und in BESTCOMS auf. Wenn der
Untererregungszustand für die Dauer einer benutzerdefinierbaren Alarmzeitverzögerung hinaus anhält,
schließt der Relaisausgang an den Klemmen AL1 und AL2.
Ist Hardware-Abschaltung aktiviert, wird das DECS-100 deaktiviert, nachdem die Zeitverzögerung
abgelaufen ist. Wenn das DECS-100 nach Abschaltung durch Untererregungsbegrenzung wieder
hochfährt, leuchtet die Anzeige für Untererregungsbegrenzung für fünf Sekunden.
Der VAr Pegelsollwert ist von 0 bis 100 % der Nenn-VAr einstellbar. Der VAr-Nennpegel wird durch
folgende Gleichung ermittelt:
3 level var rated
× × =
B AVG
I V
wobei IB der nominelle Stromabtastwert des DECS-100 ist (1 Aac oder 5 Aac).
Eine Alarm-Zeitverzögerung kann zwischen 0 bis 10 Sekunden eingestellt werden.
Sanftanlauf
Das DECS-100 beinhaltet auch eine einstellbare Sanftanlauffunktion, mit welcher die Zeit gesteuert wird,
in der die Generatorspannung oder der Feldstrom auf den Regelsollwert hoch läuft. Die Hochlaufrate ist
von 1 bis 7200 Sekunden in 1-Sekunden-Schritten mit BESTCOMS einstellbar. Die Unterfrequenzfunktion
ist auch während des Sanftanlaufs aktiv und hat Vorrang bei der Steuerung der Generatorspannung, um
das Spannungsüberschwingen auf ein Mindestmaß zu reduzieren.
Spannungsabgleich (optional)
Spannungsabgleich erweist sich als nützlich, wenn die PT-Verhältniswerte bei einer Anwendung nicht
genau abgestimmt sind. Die Verwendung von BESTCOMS zur Eingabe der PT-Verhältnisse des
Generators und des Busses kompensiert automatisch die Abweichung. Die Spannungsabgleichoption
des DECS-100 passt vor dem Synchronisieren automatisch die RMS Generatorausgangsspannung an
die RMS Busspannung an. Das DECS-100 vergleicht und stimmt die Generatorspannung mit der
Busspannung ab, indem der Erregungsgleichstrom eingeregelt wird. Spannungsabgleich ist aktiviert,
wenn sich der Busspannungseingang innerhalb von 10% des gewählten nominellen Messbereichs für
den sekundären Generatoreingang befindet. So lange die Werte des Generators und der Busspannung
(an den Spannungsmesseingängen des DECS-100 angelegte Sekundärspannung) im akzeptablen
Bereich liegen, ist der Spannungsabgleich möglich.
Die Rate, mit der das DECS-100 das Generatoreingangsniveau an das Buseingangsniveau anpasst, wird
durch die Einstellung für Spannungsabgleichgeschwindigkeit gesteuert. Diese ist von 1 bis 300 Sekunden
in 0,01 s Schritten einstellbar.
Übererregung –
Strompegel in A
F
el
ds
tr
om
die Zeit
