9287575991 Version M DECS-100 BESTCOMS™ Software 5-13
Register PF
Abbildung 5-12 zeigt die Einstellungen, Abtastwerte und Alarmsignalanzeigen des PF Registers. Alle
Einstellungen im Register PF werden in den folgenden Abschnitten beschrieben.
Power Factor Step Response - Power Factor Setpoint (Nominal) (Leistungsfaktor-Sprungänderung –
nomineller Leistungsfaktor-Sollwert). Dieses schreibgeschützte Feld zeigt den PF Sollwert an. (Der PF
Sollwert wird mit dem Registers Sollwert des Fensters Einstellungsänderungen eingestellt). Der im Feld
PF Sollwert angezeigte Wert wird durch Klick auf die benachbarte Schaltfläche ausgewählt. Ein Klick auf
diese Schaltfläche sendet den PF Sollwert an das DECS-100 und ändert die Farbe der Schaltfläche von
grau auf rot.
Power Factor Step Response - Increment of PF Setpoint (PF Sollwerterhöhung). Dieses Feld zeigt den
neuen PF Sollwert an, der aktiv wird, wenn die zugehörige Erhöhungs-Schaltfläche geklickt wird. Es kann
ein beliebiger Wert im Bereich des Sollwertes oder größer als der Sollwert in das Feld "Increase PF
Setpoint =" eingegeben werden. Der PF Sollwert ändert sich auf diesen Wert, wenn die benachbarte
Schaltfläche geklickt wird. Nach dem Klicken ändert sich die Farbe der Erhöhungs-Schaltfläche von grau
auf rot, um anzuzeigen, dass der PF Sollwert auf den Wert im Feld "Increase PF Setpoint =" erhöht
wurde.

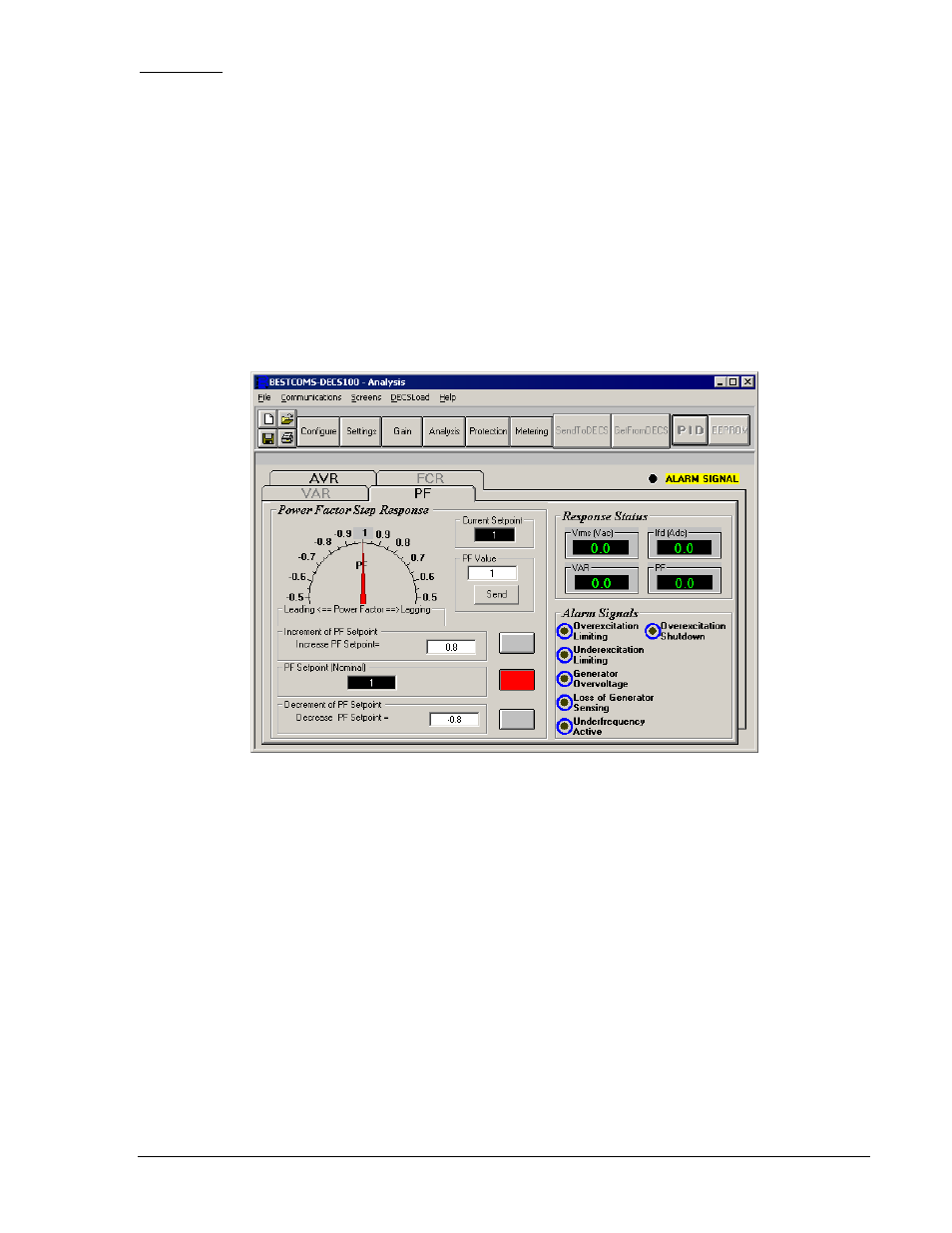

Abbildung 5-12. Analysefenster, Register PF
Power Factor Step Response - Decrement of PF Setpoint (PF Sollwertsenkung). Dieses Feld zeigt den
neuen PF Sollwert an, der aktiv wird, wenn die zugehörige Senkungs-Schaltfläche geklickt wird. Es kann
ein beliebiger Wert im Bereich des Sollwertes oder kleiner als der Sollwert in das Feld "Decrease PF
Setpoint =" eingegeben werden. Der PF Sollwert ändert sich auf diesen Wert, wenn die benachbarte
Schaltfläche geklickt wird. Nach dem Klicken ändert sich die Farbe der Senkungs-Schaltfläche von grau
auf rot, um anzuzeigen, dass der PF Sollwert auf den Wert im Feld "Decrease PF Setpoint =" gesenkt
wurde.
Power Factor Step Response - PF Value (PF Wert). Dieses Feld und der Skalenzeiger zeigen den Wert
des gewählten PF Sollwertes an. Wird der PF Sollwert durch klicken auf die Schaltflächen Erhöhung,
Senkung oder Sollwert verändert, zeigen das Messwertfeld und der Skalenzeiger den neuen Sollwert an.
Ein neuer PF Sollwert kann direkt in das Feld "PF Value" eingegeben werden oder durch Ziehen des
Skalenzeigers auf den gewünschten Wert ausgewählt werden. Der neue Wert wird mit der Schaltfläche
Send an das DECS-100 gesendet.
Power Factor Step Response - Current Setpoint. (Aktueller Sollwert). Der aktuell aktive Sollwert des
DECS-100 (eingeregelt durch eine der vorher erwähnten Methoden) wird in diesem Feld angezeigt. Um
den PF Sollwert auf den Nennwert zurückzusetzen sollte die Schaltfläche neben dem Feld "PF Setpoint
(Nominal)" geklickt werden. Wird das Register PF verlassen, um andere Fenster oder Register
anzusehen ohne dass der PF Sollwert auf den Nennwert zurückgesetzt wurde, erscheint ein PF-Sollwert-
