9287575991 Version M
DECS-100 Installation
4-7
Gehäusemasse
Die Klemme für die Gehäusemasse ist mit GND beschriftet.
Leistungs- (Feld-) Ausgang
Die Feldausgangsklemmen für den Anschluss an das Generatorerregerfeld sind mit F+ und F- beschriftet.
Relaisausgang (Alarm)
Auf den gemeinsamen Alarm-Relaisausgangskontakt kann über die Klemmen mit der Beschriftung AL1
und AL2 zugegriffen werden.
Kommunikationsschnittstelle
Der RS-232-Port auf der Rückseite verwendet
eine DB-9 Steckbuchse. In der Abbildung 4-4
wird die Pin-Belegung des Kommunikations-
Ports dargestellt, und in der Tabelle 4-4 werden
die Funktionen der RS-232-Buchsen-Pins
angegeben. Ein Standardkommunikationskabel
mit einem DB-9-Stecker wird als PC-
Schnittstelle für das DECS-100 verwendet, wie
in Abbildung 4-4 gezeigt.

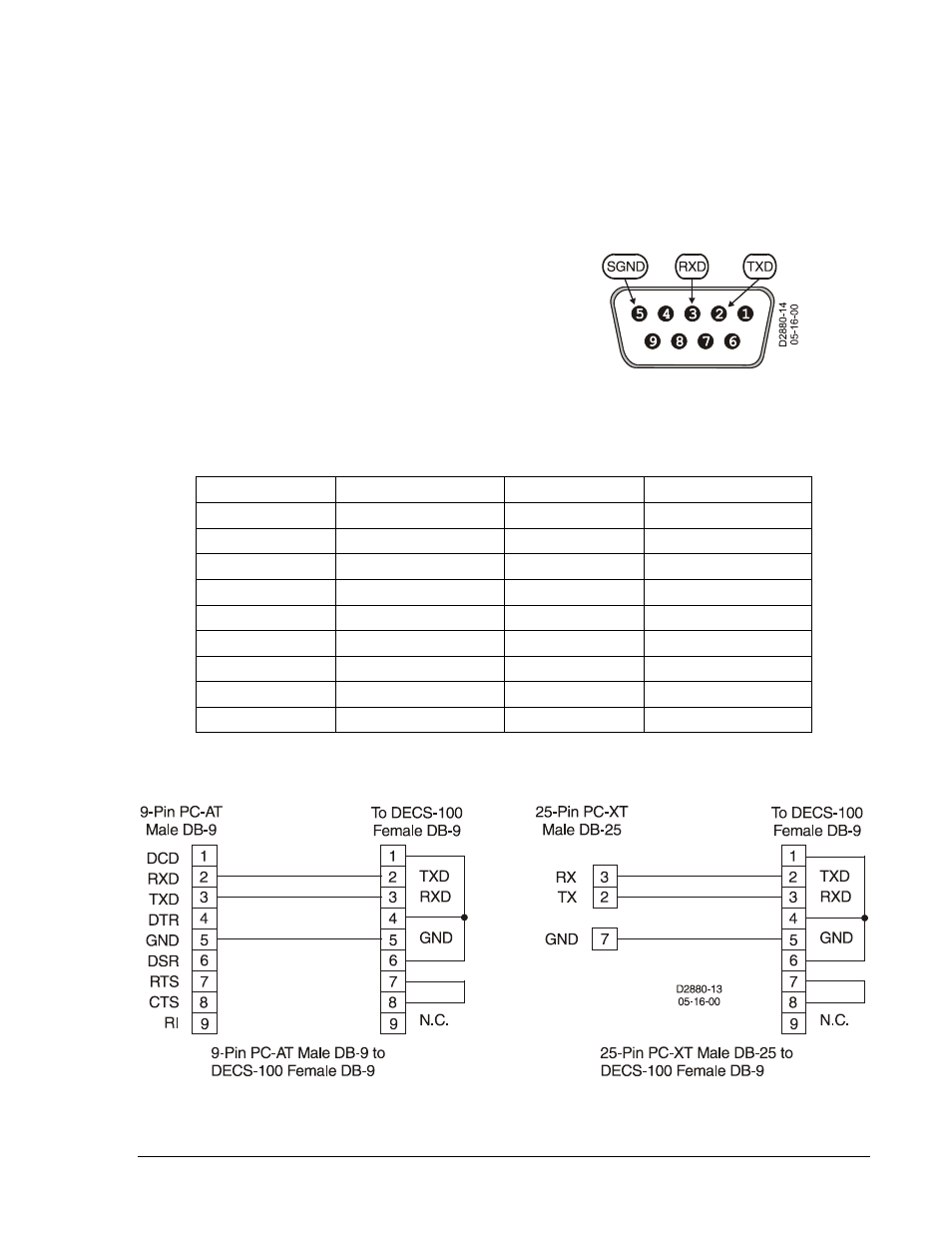

Abbildung 4-4. RS-232 Port Pin-Zuweisungen
Tabelle 4-4. Kommunikationsport Pin-Funktionen
Pin
Funktion
Bezeichnung
Richtung
1
nicht angeschlossen
—
entfällt
2
Datenübertragung
TXD
vom DECS-100
3
Datenempfang
RXD
zum DECS-100
4
nicht angeschlossen
—
entfällt
5
Signalmasse
GND
entfällt
6
nicht angeschlossen
—
entfällt
7
nicht angeschlossen
—
entfällt
8
nicht angeschlossen
—
entfällt
9
nicht angeschlossen
—
entfällt
Abbildung 4-5. Verbindungen vom PC zum DECS-100
