2 TRANSPORT UND LAGERUNG
2.1 Empfang und Auspacken der
Lieferung
Die Lieferung muss sofort nach ihrem Empfang an
Hand der Liefer- bzw. Versanddokumente auf
Vollständigkeit und Transportschäden kontrolliert
werden. Fehlende Artikel und/oder Beschädigungen
müssen der Flowserve umgehend mitgeteilt werden
und innerhalb von einem Monat vom Empfang der
Lieferung auch schriftlich bei ihr eingehen. Spätere
Forderungen können nicht akzeptiert werden.
Kontrollieren Sie alle Kisten, Kästen oder
Verpackungen auf Zubehör oder Ersatzteile, die separat
mit den Geräten gepackt oder an den Seitenwänden
der Kiste oder des Geräts befestigt sein können.
Jedes Produkt hat eine einmalige Seriennummer.
Kontrollieren Sie, dass diese Nummer mit der
angegebenen übereinstimmt, und geben Sie diese
Nummer auch in allen Schreiben sowie auch bei der
Bestellung von Ersatzteilen oder weiterem Zubehör an.
2.2 Handhabung
Kisten, Lattenverschläge, Paletten oder Kartons
können je nach Größe und Art mit Gabelstaplern oder
Schlingen entladen werden.

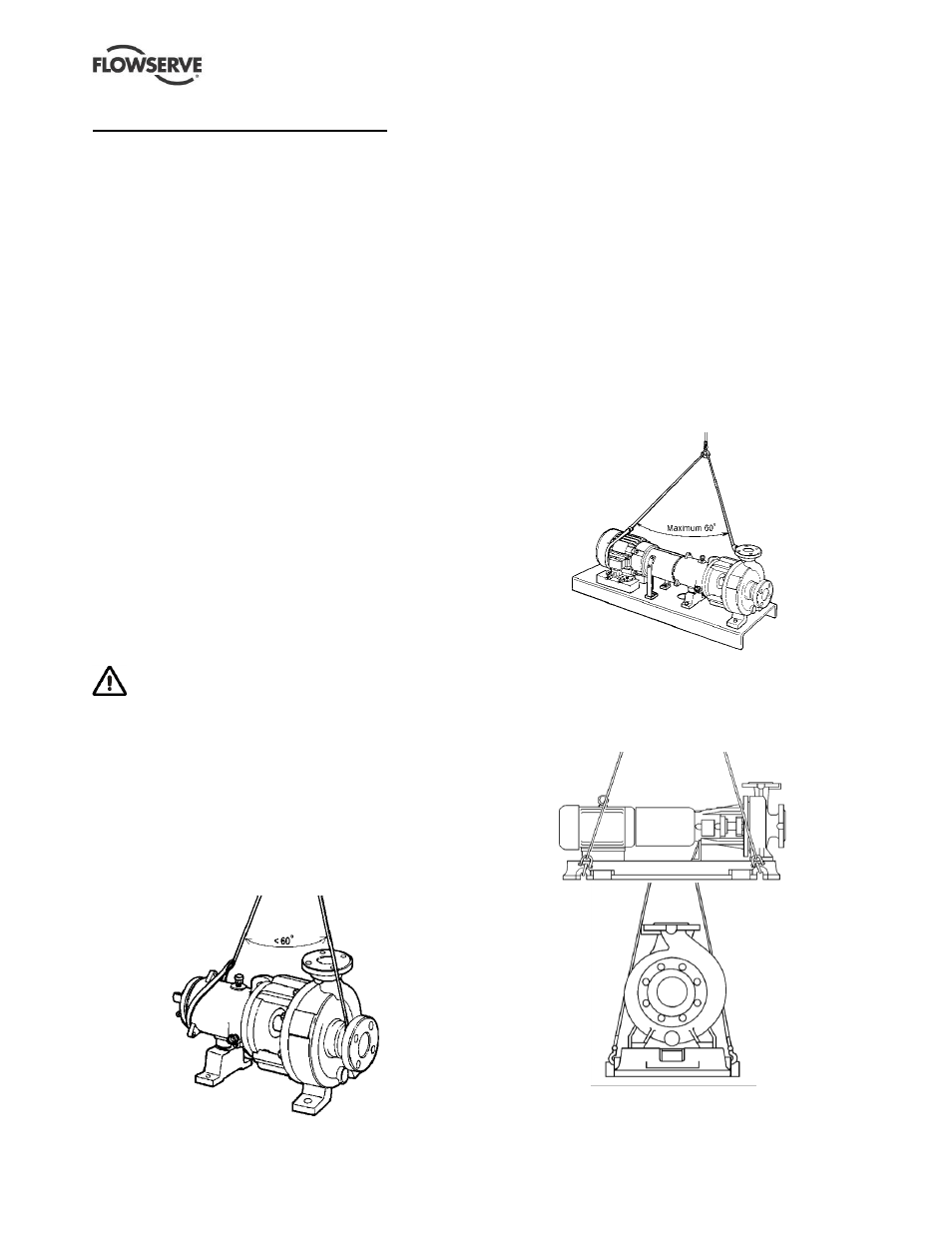

2.3 Heben
Bei allen Pumpenbaugruppen oder Bauteilen von
mehr als 25 kg (55 lb) muss ein Kran benutzt werden.
Die Hebung muss von voll ausgebildetem Personal
gemäß den regionalen Vorschriften ausgeführt werden
Schlingen, Seile und andere Hebevorrichtungen sind so
zu positionieren, dass sie nicht verrutschen können und
dass ein ausbalanciertes Anheben erzielt wird.
2.3.1 Nur Pumpe
Die Pumpe selbst ist auf die unten gezeigte Weise zu
heben:
2.3.2 Pumpensatz mit Grundplatte aus gefalztem
Stahl oder Polycrete
Wenn die Grundplatte aus gefalztem Stahl oder
Polycrete besteht, sind keine besonderen Hebestellen
für den kompletten Maschinensatz vorhanden.
Eventuell zu sehende Hebestellen sind nur für die
Demontage von Bauteile zur Wartung gedacht.
Der Pumpenbausatz mit Grundplatte aus gefalztem
Stahl oder Polycrete ist auf die gezeigte Weise zu
heben, nämlich mit einer Schlinge um den
Auslassstutzen und um die Motorseite des
Motorgehäuses, wobei fest angezogene Schlingknoten
zu benutzen sind. Die Schlinge ist so zu positionieren,
dass das Gewicht nicht über das Motorgebläsegehäuse
getragen wird. Sicherstellen, dass der Schlingknoten
am Auslassstutzen, wenn er geknüpft worden ist, zur
Kupplungsseite der Pumpe hin positioniert ist.
2.3.2 Pumpensatz mit gusseiserner oder
geschweißter Grundplatte
Der Pumpensatz mit gusseiserner oder geschweißter
Grundplatte, der mit speziellen Hebestellen versehen
ist, wird auf folgende Weise angehoben
:
Bevor der Antrieb alleine angehoben wird, sind die
Anweisungen des Herstellers zu beachten.
