In der Ansaugleitung sollte ein Ringstück
installiert werden, so dass der Ansaugfilter mit
einem Druckmesser zwischen Filter und Pumpe
installiert und herausgenommen werden kann.
4.6.3 Druckseitige Verrohrung
4.6.3.1 Druckseitige Verrohrung bei nicht-
selbstansaugenden Gehäusen
a) Auf der Druckseite sollte eine Rückschlagklappe
eingebaut werden, um die Pumpe vor
zurückströmendem Fördermedium und daraus
resultierendem Rückwärtslauf zu schützen, wenn
sie abgestellt wird
.
b) Die Installation eines Sperrventils würde
Wartungsarbeiten erleichtern .
4.6.3.2 Druckseitige Verrohrung bei
selbstansaugenden Gehäusen
a) Um Reibungsverluste und hydraulische Geräusche
in den Leitungen auf ein Minimum zu reduzieren, ist
es gute Praxis, Rohre zu wählen, die ein oder zwei
Größen größer sind als der Pumpenauslass.
Normalerweise sollten die Geschwindigkeiten in der
Hauptverrohrung 3 m/s (9 ft/sec) am Auslass nicht
überschreiten. Expansionsrohre sollten einen
Ablenkungswinkel von maximal 9 Grad haben.
b) Wenn ein Rückschlagventil in der druckseitigen
Verrohrung installiert ist, sollte ein Entlüftungsrohr
vom Auslassrohr zurück zum Sumpf oder
Versorgungstank gelegt werden.
c) In der druckseitigen Verrohrung sollte ein
Regelventil installiert sein, außer wenn der
Pumpendurchfluss durch die Konstruktion des
Versorgungssystems geregelt wird.
4.6.4 Zulässige Stutzenbelastung
Die Pumpe entspricht den ISO 5199
Wellendurchbiegung-Grenzwerten für die folgenden
Flanschbelastungen. Die Werte sind im Format von
ISO 5199/ISO 13709 (API 610) dargestellt.
Beachten Sie bitte, dass die zulässigen Werte höher
oder niedriger als die in ISO 5199 sein können; siehe
Werte, die für die tatsächliche Pumpengröße
angegeben sind.
Die zulässigen Werte (50 mm und darüber) erfüllen ISO
13709 (API610) Tabelle 4 Werte für eingegossene
Metallgrundplatten. Es können individuelle Kräfte und
Momente bis zu doppelt so hoch wie die Werte in ISO
13709 (API610) Tabelle 4 zulässig sein, jedoch nur,
wenn diese gemäß den Bedingungen in ISO 13709
(API610) Anhang F aufgebracht werden.

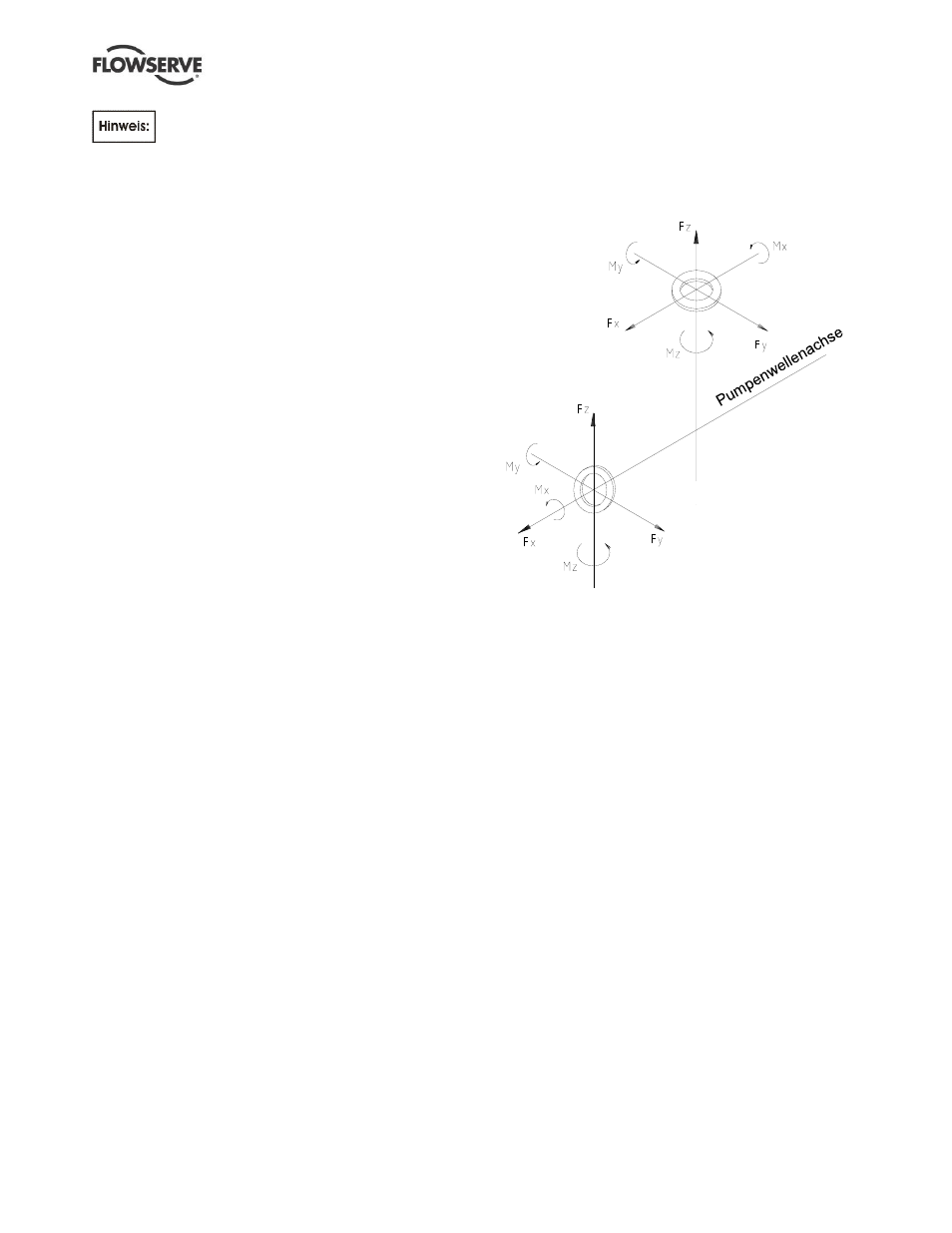

Die Werte sind gemäß der Vorzeichenkonvention von
ISO 1503 präsentiert.
Alle individuellen Werte, die die folgenden Werte
überschreiten, müssen von Flowserve genehmigt
werden.
Auslass
Ansaugung
Pumpenwellenachse
Druckseite
Ansaugseite
