f) Den Lagersprengring abnehmen [6544] (oder
den Lager-Sperrring [3712.2], wenn
Schräglagerpaare montiert sind).
Lagerträger-Sperrringe sind mit
Linksgewinde versehen .
g) Den antriebsseitigen V-Ring [4305] und/oder die
rotierende Hälfte der Labyrinthdichtung (je nachdem
welche Option installiert ist) abnehmen
.
h) Lagerträger [3240] abnehmen.
i) Das pumpenseitige Lager [3011] abnehmen.
j) Die antriebsseitige Lagersicherungsmutter
[3712.1] lösen und das antriebsseitige Lager
[3013] abnehmen.
k) Wenn die Lager von der Welle gedrückt werden,
darf nur auf den Innenring der Lager Druck
aufgebracht werden.
6.9 Kontrolle der Teile
Gebrauchte Teile müssen vor dem
Zusammenbau kontrolliert werden, um sicher zu gehen,
dass die Pumpe anschließend fehlerfrei läuft.
Insbesondere ist eine Fehlerdiagnose notwendig, um
die Zuverlässigkeit von Pumpe und Anlage zu steigern.
6.9.1 Gehäuse, Dichtungsgehäuse und Laufrad
Kontrollieren Sie diese auf übermäßigen Verschleiß,
Fressen, Korrosion, Erosion oder jegliche
Beschädigungen sowie Unregelmäßigkeiten der
Dichtungsoberfläche. Ersetzen Sie sie, wenn nötig
.
6.9.2 Welle und Muffe (falls montiert)
Ersetzen, wenn sie Rillen oder Lochfraß aufweisen. Die
Lagermontagedurchmesser (oder Außenring) auf
Auflegeblöcken abstützen und kontrollieren, dass die
Wellenrundlauf-Werte
an der Kupplungsseite innerhalb
von 0.025 mm (0.001 in.) und an der Hülsenseite
innerhalb von 0.050 mm (0.002 in.) liegen
.
6.9.3 Dichtungen, O-Ringe und V-Ring, falls
montiert
Entsorgen und ersetzen Sie diese nach der Demontage
.
6.9.4 Lager
Es wird empfohlen, Lager nach deren Demontage
von der Welle nicht wieder zu verwenden
.
6.9.5 Lagerlabyrinthe/Lagerdichtungen
Schmiermittel, Lager und Lagergehäusedichtungen auf
Verunreinigungen und Beschädigungen untersuchen.
Wenn Ölbadschmierung eingesetzt wird, liefern diese
nützliche Informationen über die Betriebsbedingungen
innerhalb des Lagergehäuses. Wenn Lagerschäden
nicht auf normalen Verschleiß zurückzuführen sind und
das Schmiermittel schädliche Verunreinigungen enthält,
sollte die Ursache behoben werden, bevor die Pumpe
wieder in Betrieb genommen wird.
Labyrinthdichtungen und Lagerdichtungen sollten auf
Beschädigungen untersucht werden, sind aber
normalerweise keine Verschleißteile und können
weiterbenutzt werden.
Lagerdichtungen sind keine leckagefreien Teile. Das
aus ihnen austretende Öl kann Verfärbungen neben
den Lagern verursachen.
6.9.6 Lagergehäuse und -träger
Die Sprengringrille des Lagerträgers untersuchen.
Kontrollieren, dass sie keine Beschädigungen aufweist,
und dass die Schmiermittelkanäle des Gehäuses nicht
verstopft sind. Den Fettnippel oder den Filterentlüfter
(falls vorhanden) ersetzen, wenn er beschädigt oder
verstopft ist. Bei ölgeschmierten Ausführungen ist das
Ölschauglas zu ersetzen, wenn es vom Öl verfärbt ist.
6.10 Montage
Benutzen Sie bei der Montage die Schnittzeichnungen.
Siehe Kapitel 8, Teilelisten und Zeichnungen.
Kontrollieren, dass Gewinde, Dichtungs- und O-Ring-
Kontaktflächen sauber sind. Gewindedichtmasse auf
Rohrgewindefittings ohne Dichtleiste auftragen
.
6.10.1 Montage von Lagergehäuse und
rotierendem Element
a)
Das Innere des Lagergehäuses [3200], des
Lagerträgers [3240] und der Bohrungen für die
Lager reinigen.
b) Stützfuß des Lagergehäuses [3134] anbringen.
c) Das Kugeldrucklager [3013] auf die Welle [2100]
pressen.
Das doppelreihige Drucklager darf
keinen Füllschlitz haben, da Lager dieser Art nur
Druck in einer Richtung standhalten können
.

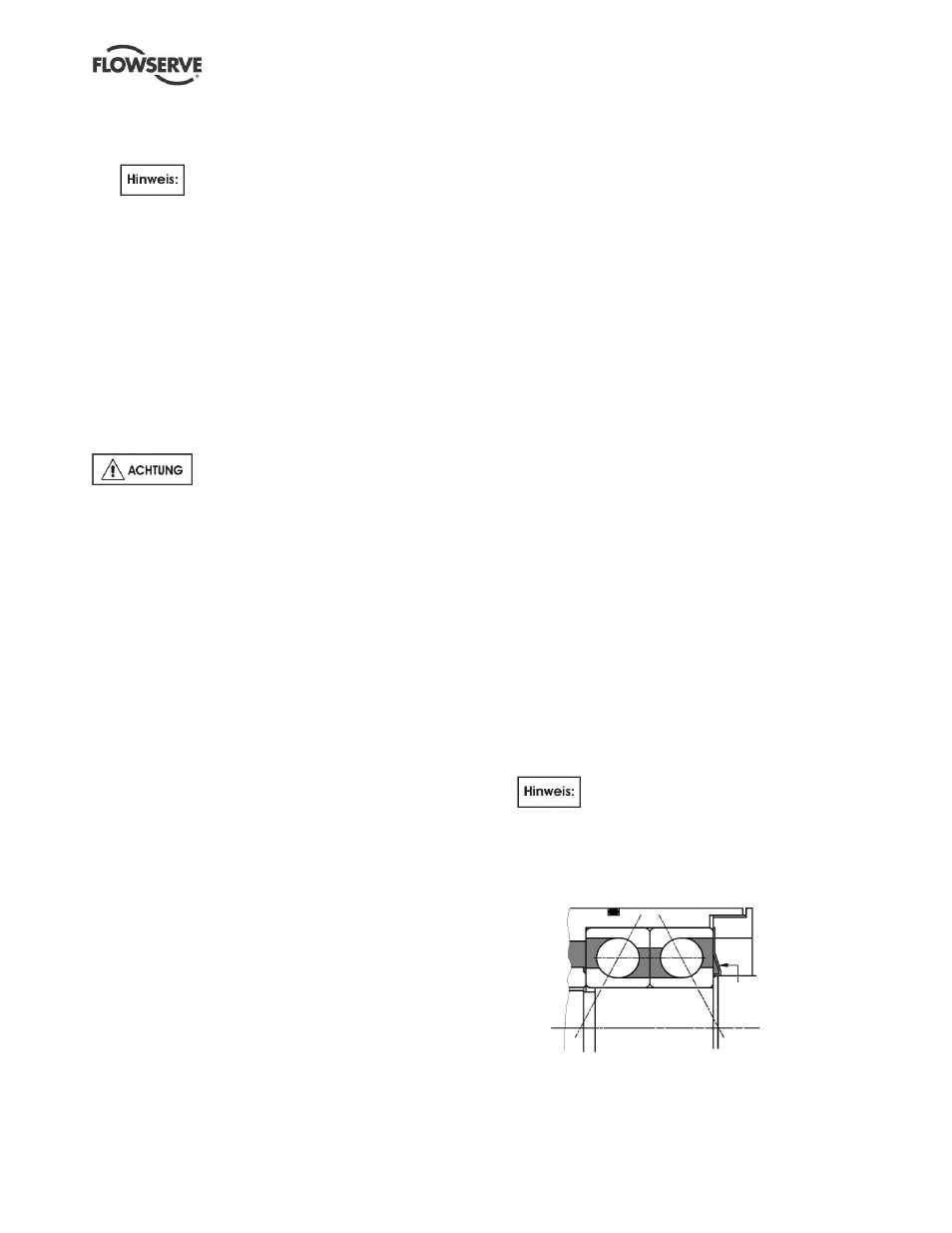

Wenn das Schrägdrucklagerpaar installiert
werden soll, müssen die Lager “back-to-back“
positioniert werden, wie unten abgebildet
:
Fettabdi
chtung
[3864]
Fettabdichtung (Abstandstyp) ist nur bei Ausführungen
mit Fettschmierung-Option montiert
Fettabdichtung
[3864]
