Um zuverlässige Dichtungen zu erzielen, muss man
die Druckverhältnisse an der Rückseite des Laufrads
und in der Dichtungskammer verstehen. Lassen Sie
sich bei Bedarf von Flowserve oder vom
Dichtungshersteller beraten.

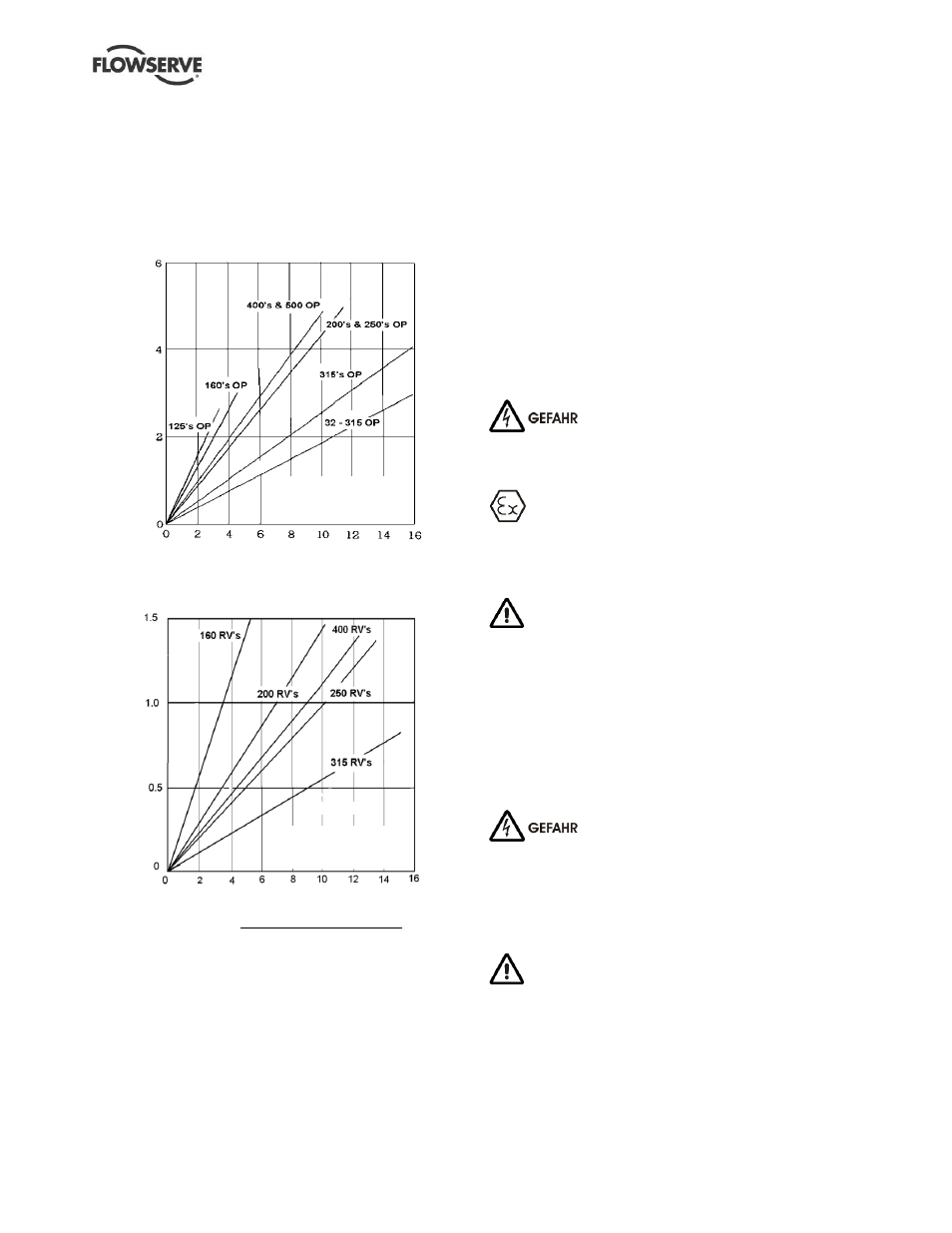

Bei offenen Laufrädern (OP) erzeugter rückseitiger
Druck:
Bei halboffenen Laufrädern (RV) erzeugter
rückseitiger Druck:
Hinweise:
Differenzialdruck in bar = Förderhöhe in Meter x Dichte
10.19
a) Der Dichtungsgesamtdruck ist die Summe aus dem Druck an
der Dichtung (aus der entsprechenden Tabelle weiter oben)
und dem Saugdruck.
b) Vergewissern Sie sich, dass die minimalen und maximalen
Dichtungsdruckgrenzen nicht über- bzw. unterschritten werden.
Spezialdichtungen können eine Modifikation der
Hilfsleitungen, wie oben beschrieben, erforderlich
machen. Bitte konsultieren Sie Flowserve, falls Sie
Fragen zu der richtigen Methode oder Anordnung
haben
. Für das Pumpen heißer Flüssigkeiten
empfehlen wir, dass etwaige externe Spül-
/Kühlversorgungen nach dem Anhalten der Pumpe
weiterlaufen, um Dichtungsschäden zu vermeiden.
Tandemdichtungen erfordern eine Sperrflüssigkeit
zwischen den Dichtungen, die mit der
Förderflüssigkeit kompatibel ist.
4.6.6.3 Pumpen mit Heiz-/Kühlmänteln
Schließen Sie die Heiz-/Kühlleitungen der Versorgung
vor Ort an. Der obere Anschluss sollte als Auslass
benutzt werden, um vollständige Füllung/Entlüftung des
Ringrohrs mit der Heiz-/Kühlflüssigkeit zu
gewährleisten; Dampf wird normalerweise oben
eingelassen und unten ausgelassen.
4.7 Elektrischer Anschluss
Die elektrischen Anschlüsse müssen
von einem qualifizierten Elektriker gemäß den
nationalen und internationalen Normen durchgeführt
werden
.
Es ist wichtig, die EUROPÄISCHE DIREKTIVE
über explosionsgefährdete Bereiche zu
berücksichtigen, bei denen die Erfüllung
von
IEC60079-14 als zusätzliche Anforderung für die
Herstellung elektrischer Anschlüsse gilt.
Bei der Verdrahtung und Installation von
Geräten am Aufstellungsort muss unbedingt die
EUROPÄISCHE DIREKTIVE über
elektromagnetische Verträglichkeit beachtet werden.
Dabei ist besonders darauf zu achten, dass die bei
der Verdrahtung/Installation eingesetzten Methoden
weder die elektromagnetischen Emissionen erhöhen
noch die elektromagnetische Immunität der Geräte,
Verdrahtung oder angeschlossener Vorrichtungen
beeinträchtigen. Bei Unklarheiten lassen Sie sich
bitte von Flowserve beraten.
Der Motor muss, entsprechend den
Vorgaben des Motorherstellers (normalerweise im
Klemmenkasten befindlich), einschließlich geeigneter
Temperatur-, Erdschluss-, Strom- und anderer
Schutzvorrichtungen, angeschlossen werden.
Kontrollieren Sie das Typenschild, um sicherzugehen,
dass die Stromversorgung geeignet ist
.
Es muss eine örtliche Vorrichtung montiert
werden, um die Maschine im Notfall auszuschalten .
Falls Controller/Starter nicht bereits am Pumpenaggregat
angeschlossen sind, werden die elektrischen Details
ebenfalls im Controller/Starter mitgeliefert.
Differenzialdruck (Barg)
Differenzialdruck (Barg)
D
ru
c
k
a
n
d
e
r
d
ic
h
tu
n
g
/s
to
p
fb
u
c
h
s
e
(
B
a
rg
)
D
ru
c
k
a
n
d
e
r
d
ic
h
tu
n
g
/s
to
p
fb
u
c
h
s
e
(
B
a
rg
)
Für die Auswahl der Dichtungen ist
sowohl der MINIMALE als auch der
MAXIMALE Druck an der Dichtung
zu kontrollieren
Für die Auswahl der Dichtungen ist
sowohl der MINIMALE als auch der
MAXIMALE Druck an der Dichtung
zu kontrollieren
