8.2 Selbstansaugende, an der Mittellinie montierte Konfigurationen mit versenktem
Laufrad

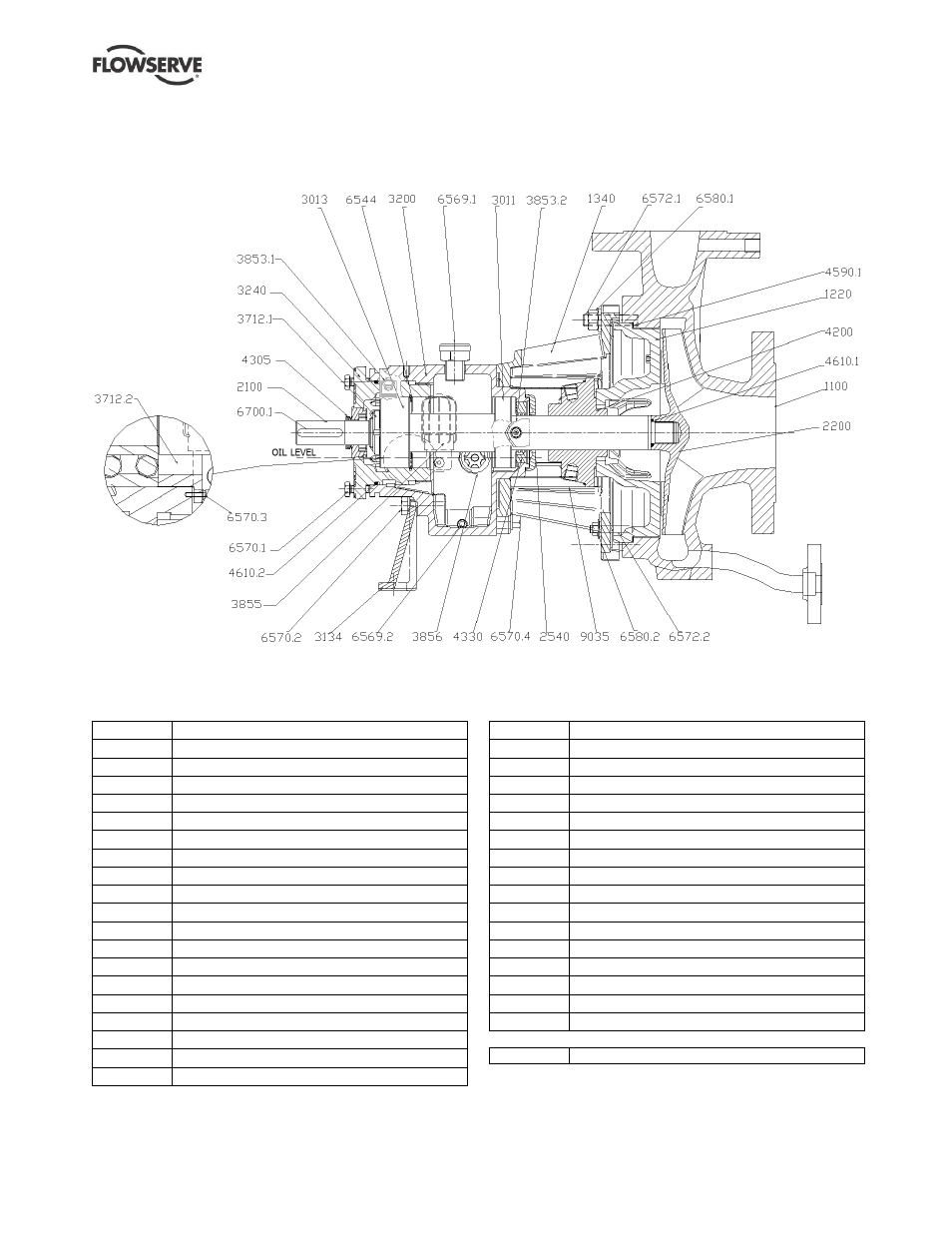

8.2.1 Schnittzeichnung für an der Mittellinie installierte Pumpen
8.2.2 Teileliste für an der Mittelachse installierte Pumpen
Position Beschreibung
1100 Gehäuse
1220 Abdeckung
1340 Adapter
2100 Welle
2200 Laufrad
2540 Spritzring (Flüssigkeit)
3011 Radialkugellager
3013 Kugeldrucklager
3134 Stützfuß
3200 Lagergehäuse
3240 Lagerträger
3712.1 Lager-Klemmmutter
3712.2 Lager-Klemmmutter
3853.1 Fettnippel (nur bei Fettschmierung) *
3853.2 Fettnippel (nur bei Fettschmierung) *
3855 Ölstandsregler
3856 Ölschauglas
4200 Gleitringdichtung
4305 Wellendichtungsring
4330 Labyrinthring
4590 Flachdichtung
4610.1 O-Ring
4610.2 O-Ring
6544 Sprengring
6569.1 Verschlussschraube (Einfüllung)
6569.2 Verschlussschraube *
6570.1 Verschlussschraube (magnetisch)
6570.2 Schraube
6570.3 Schraube
6570.4 Schraube
6572.1 Bolzen
6572.2 Bolzen
6580.1 Mutter
6580.2 Mutter
6700.1 Passfeder
9035 Schutzvorrichtung
Nicht abgebildete Positionen
2400 Hülse *
* Standardoption
Die Zeichnung ist C128/002 entnommen
