8 TEILELISTEN UND ZEICHNUNGEN
8.1 Mark 3 ISO

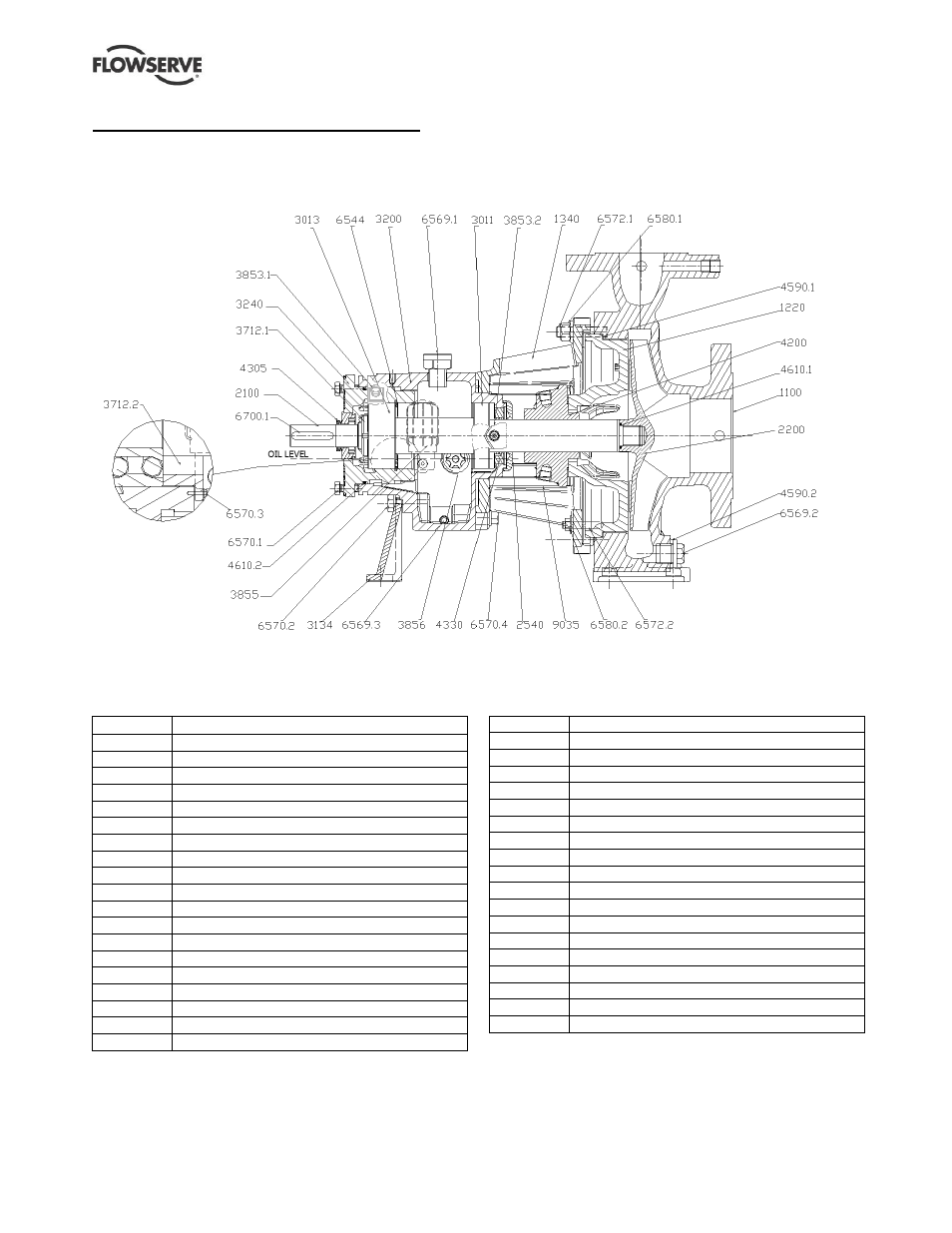

8.1.1 Schnittzeichnung Offenes Laufrad (OP)
8.1.2 Teileliste - offenes Laufrad (OP)
Position
Beschreibung
1100
Gehäuse
1220
Abdeckung
1340
Adapter
2100
Welle
2200
Laufrad
2540
Spritzring (Flüssigkeit)
3011
Radialkugellager
3013
Kugeldrucklager
3134
Stützfuß
3200
Lagergehäuse
3240
Lagerträger
3712.1
Lager-Klemmmutter
3712.2
Lager-Klemmmutter
3853.1
Fettnippel (nur bei Fettschmierung) *
3853.2
Fettnippel (nur bei Fettschmierung) *
3855
Ölstandsregler *
3856
Ölschauglas
4200
Gleitringdichtung
4305
Wellendichtungsring
4330
Labyrinthring
4590.1
Flachdichtung
4590.2
Flachdichtung *
4610.1
O-Ring
4610.2
O-Ring
6544
Sprengring
6569.1
Verschlussschraube (Einfüllung)
6569.2
Verschlussschraube *
6569.3
Verschlussschraube (magnetisch)
6570.1
Schraube
6570.2
Schraube
6570.3
Schraube
6570.4
Schraube
6572.1
Bolzen
6572.2
Bolzen
6580.1
Mutter
6580.2
Mutter
6700.1
Passfeder
9035
Schutzvorrichtung
* Standardoption
Die Zeichnung ist B731/2082 entnommen.
