Für die Montage der Lager auf der Welle wird die
folgende Methode empfohlen:
Methode 1: eine Heizplatte, ein heißes Bad oder
einen Induktionserhitzer benutzen, um den
Lagerring zu erwärmen, so dass er sich leicht in
die richtige Position bringen lässt und dann auf die
Welle schrumpft und sie greift. Es ist wichtig, dass
die Temperatur nicht auf über 100 ºC (212 ºF)
erhöht wird.
Methode 2: das Lager mit Geräten auf die Welle
drücken, die konstanten, gleichmäßigen Druck
auf den Innenring aufbringen können. Dabei ist
Vorsicht geboten, damit weder das Lager noch
die Welle beschädigt werden.
d) Während das Lager Umgebungstemperatur hat, die
Lager-Sicherheitsmutter [3712.1] aufschrauben, bis
sie festgeschraubt ist (wobei der Polyamideinsatz
vom Lager weg zeigen muss)
.
e) Bei doppelreihigen Drucklagern den inneren
Lager-Sprengring [6544] auf die Welle schieben,
so dass die angeschrägte Stirnseite zum
Laufradende zeigt.
f) Bei der Option für hochleistungsfähige
Drucklager sollten der Haltering [3712.2], [3864]
und [3712.2] bei Fettschmierung so auf die Welle
geschoben werden, dass die Seite mit dem
größeren Durchmesser zur Laufradseite weist.
g) Das Pumpen-Radialkugellager [3011] mit
Methode 1 oder 2 oben auf die Welle pressen.
h) Bei der NUP Rollenlager-Option sollte der lose
Ring am Wellenabsatz anliegen.
i) O-Ring [4610.2] am Lagerträger anbringen .
Lagerträgerbohrung und O-Ring leicht schmieren .
j) Kontrollieren, dass die Kanten der Wellenkeilnut
keine Gratbildung aufweisen. Während der
Installation Ausgleichsscheiben benutzen oder
die Keilnut überkleben, um Beschädigung der
antriebsseitigen Lagerdichtungen zu vermeiden.
k) Bei fettgeschmierten Pumpen den Raum
zwischen den Lagerringen zu ¾ mit dem
entsprechenden Fett füllen.
l) Den Lagerträger [3240] auf die Wellen-/Lager-
Baugruppe schieben und den inneren Sprengring
[6544] in die Rille im Träger einsetzen bzw. den
Lager-Sperrring anschrauben.
m) Welle [2100] auf freie Umdrehung kontrollieren.
n) Den Labyrinthring [4330] im Lagergehäuse [3200]
installieren, wobei das Ablassloch zum Lager
hinweisen und in der 6-Uhr-Position sein muss.

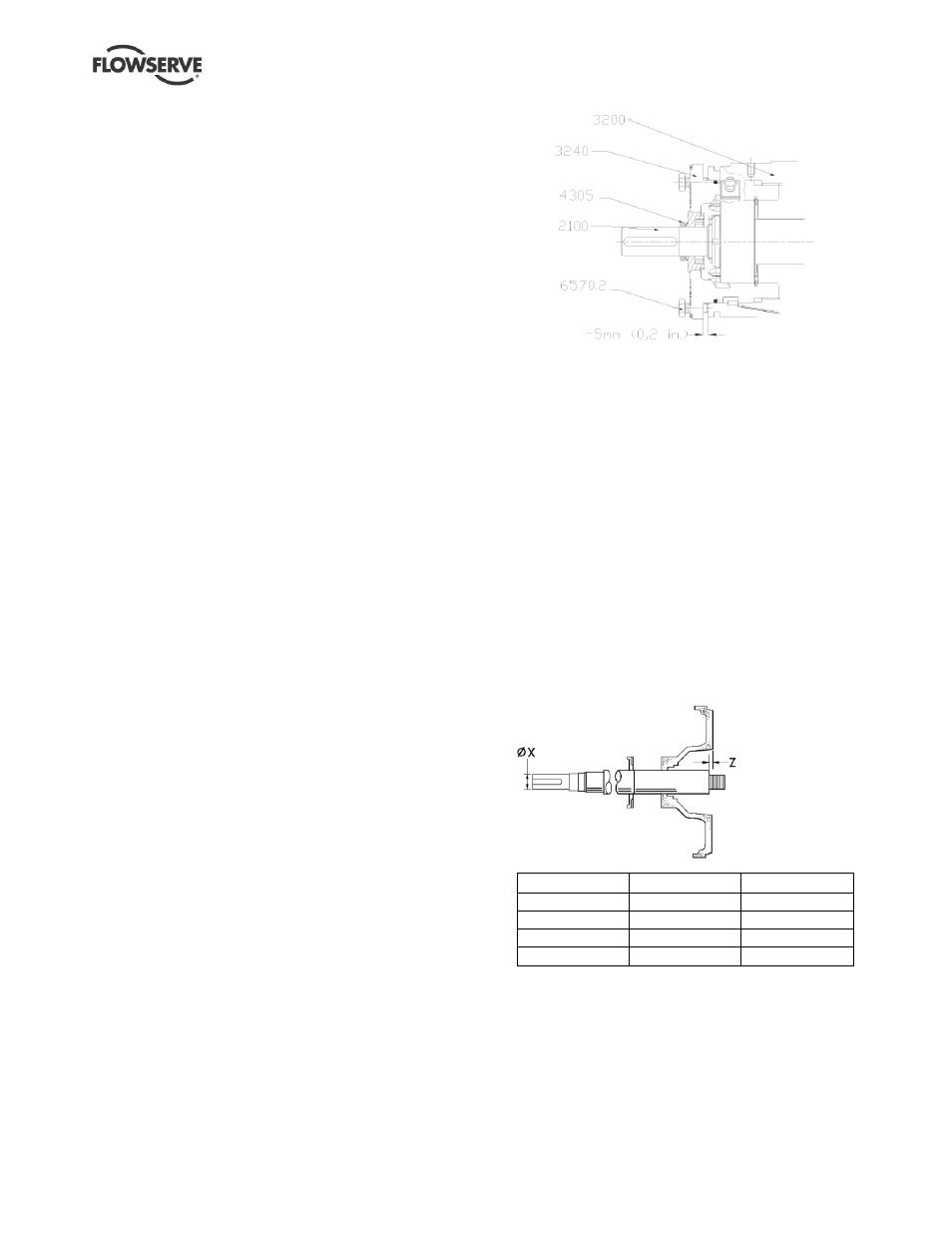

o) Die Wellen-Baugruppe im Lagergehäuse [3200]
installieren, bis der Spalt ca. 5 mm (0.2 in.) beträgt.
p) Die Lagerträger-Schrauben [6570.2] anbringen,
aber noch nicht anziehen.
q) Soweit zutreffend den antriebsseitigen V-Ring
[4305] und den pumpenseitigen
Flüssigkeitsspritzring [2540] auf die Welle
[2100]
pressen. Der V-Ring sollte so positioniert
werden, dass erleichten Kontakt mit dem
Lagerträger
[3240] hat.
r) Der pumpenseitige Spritzring [2540.2] (diese
Funktion ist bei einigen firmeneigenen
Labyrinthdichtungen integriert) sollte erst auf
seine endgültige Position justiert werden,
nachdem die axiale Position der Welle eingestellt
worden ist.
s) Vorübergehend die Abdeckung [1220] an den
Lagerträger anbringen . Bei Größen über 125 wird
die Abdeckung von Bolzen [6580] und deren
Muttern gehalten. Die Welle [2100] kann jetzt im
Verhältnis zur Abdeckungsoberfläche positioniert
werden, indem man den Träger in die unten
gezeigte Position dreht
:
Lagergehäuse Dm X mm (in.) Z mm (in.)
Gehäuse 1 24 (0.945) 9 (0.354)
Gehäuse 2 32 (1.260) 17 (0.669)
Gehäuse 3 42 (1.654) 9 (0.354)
Gehäuse 4 48 (1.890) 22 (0.866)
t) Der pumpenseitige Spritzring [2540] kann dann
zum Lagergehäuse [3200] hin geschoben und sein
Spiel eingestellt werden
.
