• Optional haben Sie die Möglichkeit, Keyboard und Mouse über USB
anzuschließen. Verbinden Sie dazu Keyboard und/oder Mouse mit
den Schnittstellen des UCON. Wählen Sie einen reinen USB-Betrieb,
so hat dieser den Vorrang vor dem PS/2-Anschluss. Ein gemischter
Anschluss (z. B. je einmal PS/2-Mouse oder/und einmal USB-
Keyboard) ist auch möglich.
• Haben Sie zusätzlich die optionale Funktionserweiterung TS-Funktion
erworben können Sie die zu dieser Funktion erhältliche LED an der
Schnittstelle LED out anschließen. Bringen Sie diese LED in der Nähe
des an diesem UCON angeschlossenen Monitors an.

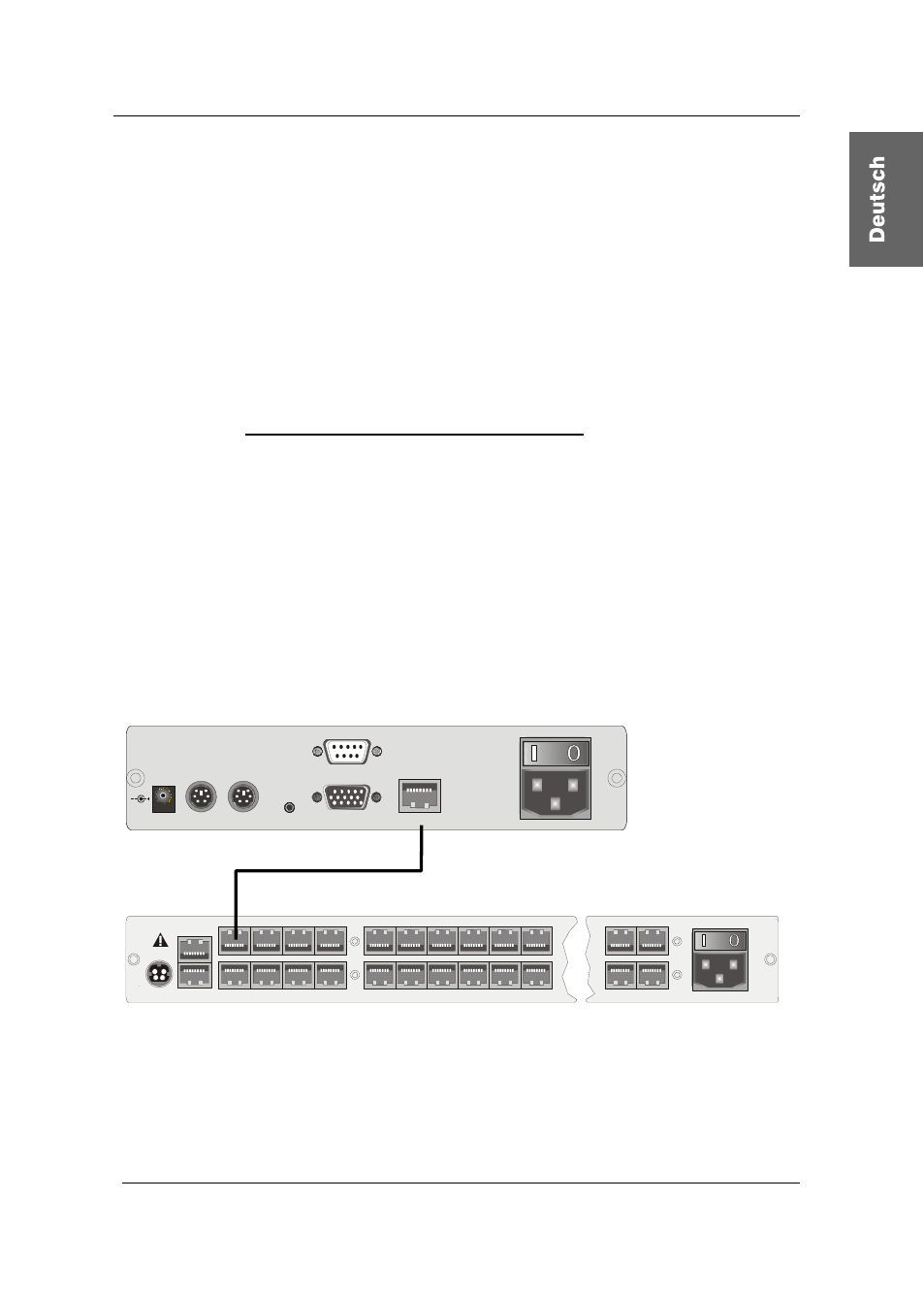

2.2.2 Konsolenanschluss über UCON-a
Die Bedienkonsole UCON-a verbinden Sie mit einem von G&D bestellbaren
Übertragungskabel K-C7-x mit dem CATCenter. Die Distanz zwischen
CATpro2 und UCON-a kann bis zu 100 Meter betragen. Die Distanz zum
CATCenter beträgt maximal 10 Meter.
Bei Verwendung anderer Kabel (z. B. vorhandenes CAT-5-Kabel), ist die Länge
abhängig von der Qualität des eingesetzten Kabels.
• Stecken Sie hierzu das eine Ende des Übertragungskabels in die
Schnittstelle Transmisson des UCON-a.
• Das andere Ende des Übertragungskabels stecken Sie in die
gewünschte Console-Schnittstelle (RJ45-Buchse) des CATCenters.
Link
5V DC/5A
Monitor Red. Power
Main Power
AC 100-240 V, 47-63 Hz
Transmission Keyb. Mouse PS/2 Service UCON-a
CAT-x-Kabel
CATCenter
12V DC/3A Network A
Network B
5 6 7 8 Console
1 2 3 4 Console 1 2 3 4 5 6 15 16
17 18 19 20 21 22 31 32
Red.
Power
Main Power
AC 100-240 V, 47-63 Hz
6 7
2 3
Read instruction
carefully before
installing!
Avoid misuse!
KVM Switch.
Zum Anschluss der lokalen Konsole am UCON-a verfahren Sie wie folgt:
• Schließen Sie die Mouse an die Buchse PS/2 Mouse an.
• Schließen Sie das Keyboard an die Buchse Keyb. an.
• Schließen Sie Ihren Monitor an die Buchse Monitor an.
