Guntermann & Drunck GmbH
Installationsanleitung CATCenter
Seite 27
3.1.2
Definition des Netzwerkparamater für Network A bzw. B
Als letzte Netzwerkeinstellung muss mind. einer der auf der Rückseite des
CATCenter X8 vorhandene Netzwerkschnittstelle eindeutige Vorgaben (z. B.
Vergabe einer IP-Adresse) getroffen werden, damit der CATCenter X8 auch
erreichbar ist

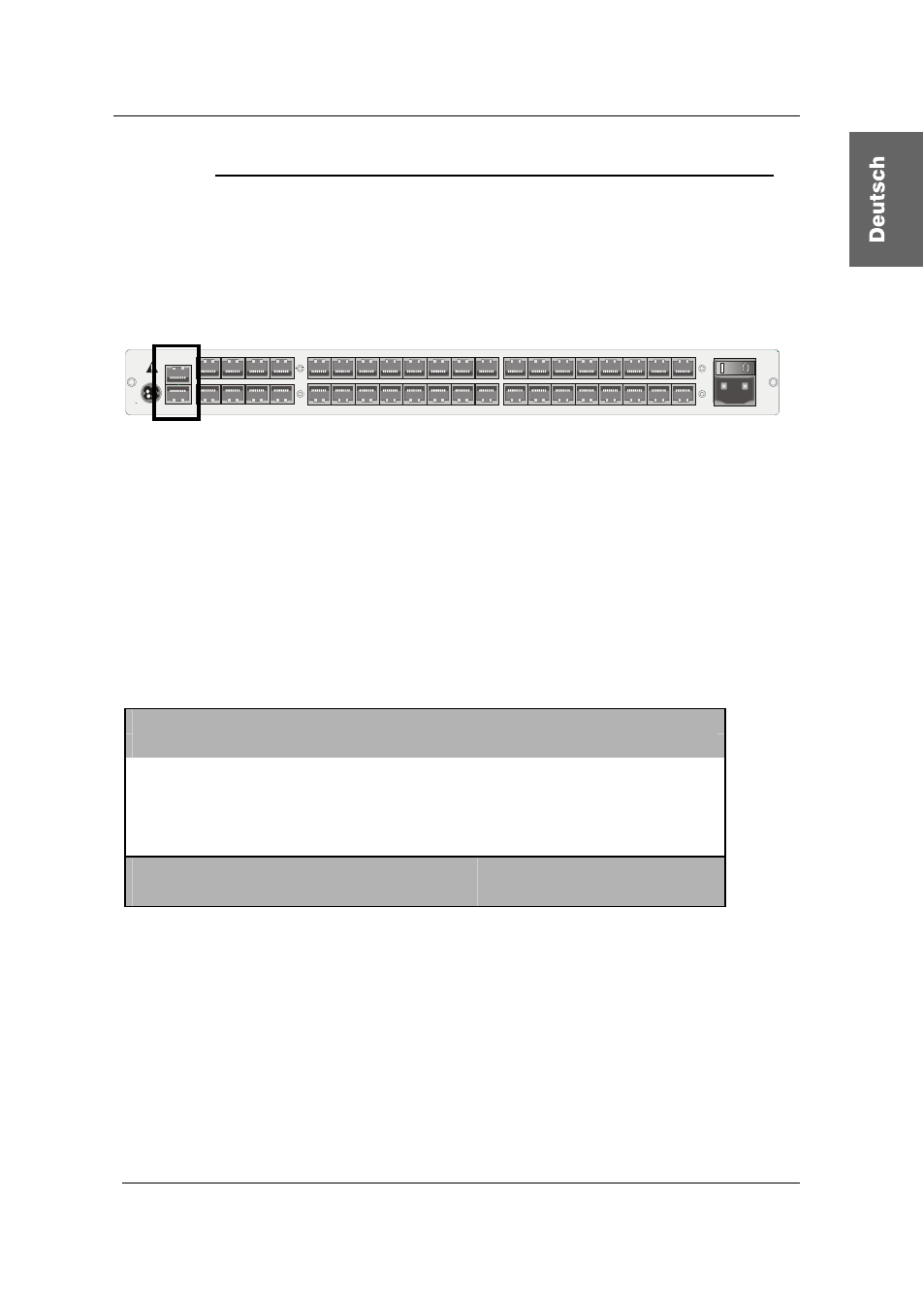

Der CATCenter X8 verfügt auf der Rückseite über zwei Netzwerkschnittstellen.
12V DC/3A Network A
Network B
5
6
7
8
Console
1
2
3
4
Console
1
2
3
4
5
6
7
8
CPU
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
CPU
25
26
27
28
29
30
31
32
Red.
Power
Main Power
AC 100-240 V, 47-63 Hz
6
7
2
3
Read instruction
carefully before
installing!
Avoid misuse!
KVM Switch.
Beachten Sie bitte, dass Einstellungen in dem Bereich „Network A“ nur
Auswirkungen haben auf die physikalische Schnittstelle „Network A“ am
CATCenter X8.
Da die Einstellungen für die Einträge Network A und Network B identisch sind,
wird im Weiteren die Einstellung beispielhaft für den Eintrag Network A
erläutert.
Fahren Sie dazu im NETWORK MANAGEMENT-Submenü mit den
PFEIL
AUF
bzw.
PFEIL AB
–Tasten des Keyboards oder der Mouse auf den Eintrag
INTERFACE A und drücken Sie dann die
ENTER
-Taste. Es öffnet sich
folgendes Fenster.
E d i t N e t w o r k A
M A C a d d r e s s
0 0 : 0 F : F 4 : 0 0 : 0 0 : 1 8
Assignment static
Address 1 9 2 . X X X . X X X . X X X
Netmask
2 5 5 . 2 5 5 . 2 5 5 . 0
Connection A u t o
ESC
F2: Save
In der zweiten Zeile des Headers finden Sie die MAC-Adresse der
Netzwerkschnittstelle Network A. Diese ist nicht veränderbar.
Im Feld Assignment bestimmen Sie, ob der CATCenter X8:
•
eine statische IP-Adresse (static) oder
•
eine dynamische IP-Adresse (DHCP) oder
•
keine IP-Adresse (off)
erhalten soll.
