Guntermann & Drunck GmbH Installationsanleitung CATCenter
Seite 31

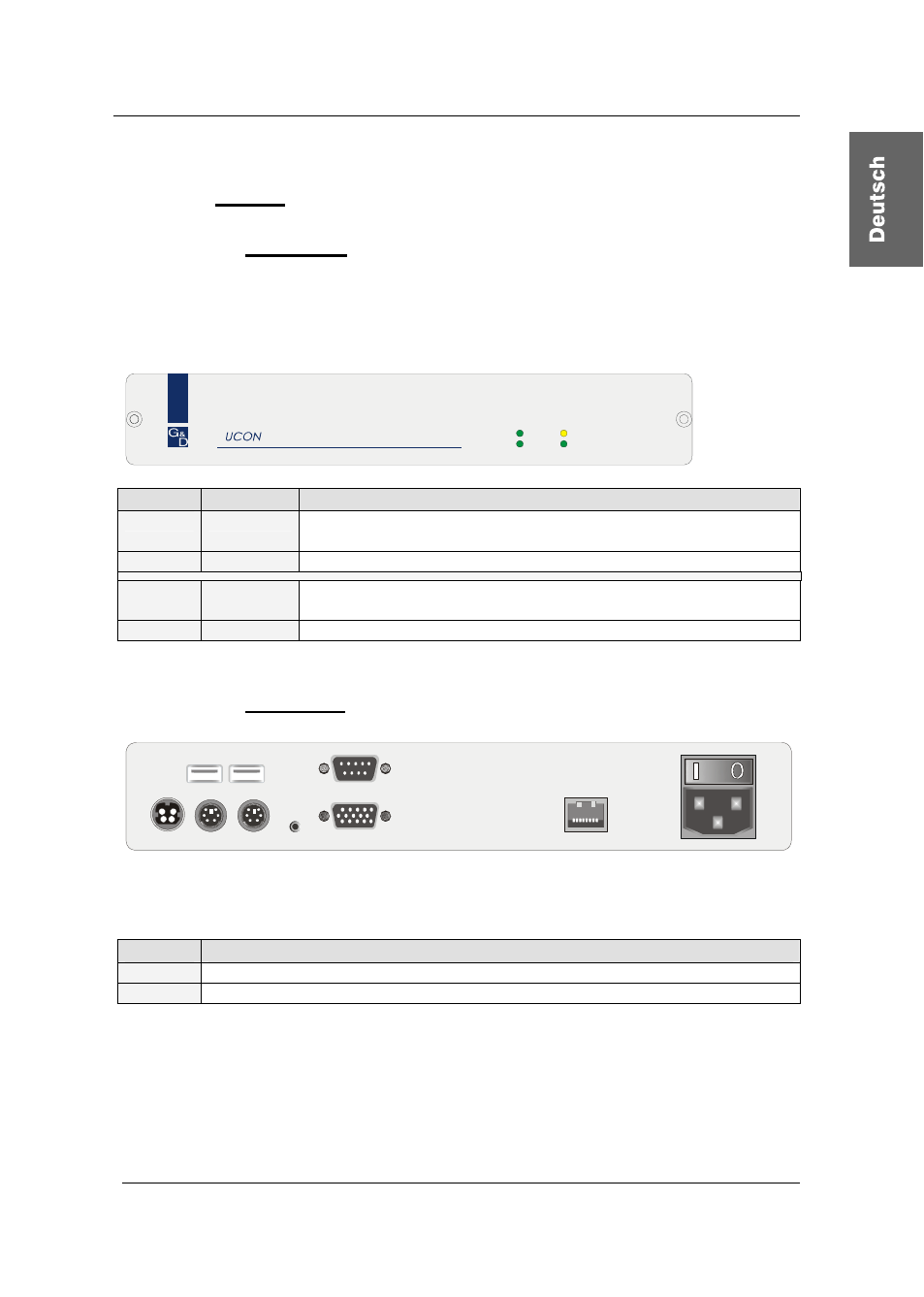

4.2 UCON
4.2.1 Frontseite
Nach dem Anschluss des Steckernetzteils schalten Sie den UCON über den
Wippschalter auf der Rückseite des Gerätes ein. Die LEDs auf der Frontseite
des UCON haben folgende Bedeutung:
Red.
Main
Active
Status
Remote Power
UCON
POWER Redundant Leuchtet, wenn ein externes Netzteil angeschlossen ist und 12V
liefert.
Main Leuchtet, wenn Spannungsversorgung hergestellt ist.
Remote Active Leuchtet, wenn eine Tastatur initialisiert wurde.
Blinkt, wenn keine Tastatur initialisiert wurde.
Status Leuchtet immer.
4.2.2 Rückseite
Mouse Keyb.
10
0
-2
4
0
V
/6
0-
50
Hz
0.
2-
0
.1A
USB
Keyb. Mouse PS/2 Monitor
LED out
Transmission Service 12VDC/800mA
Red. Power
Auf der Rückseite existiert für die RJ45-Schnittstelle LEDs.
Diese LEDs haben folgende Bedeutung:
CPU LEDs
gelb Port ist aktuell durch einen Benutzer belegt.
grün Verbindung zum CATCenter besteht.
