Guntermann & Drunck GmbH Installationsanleitung CATCenter
Seite 33

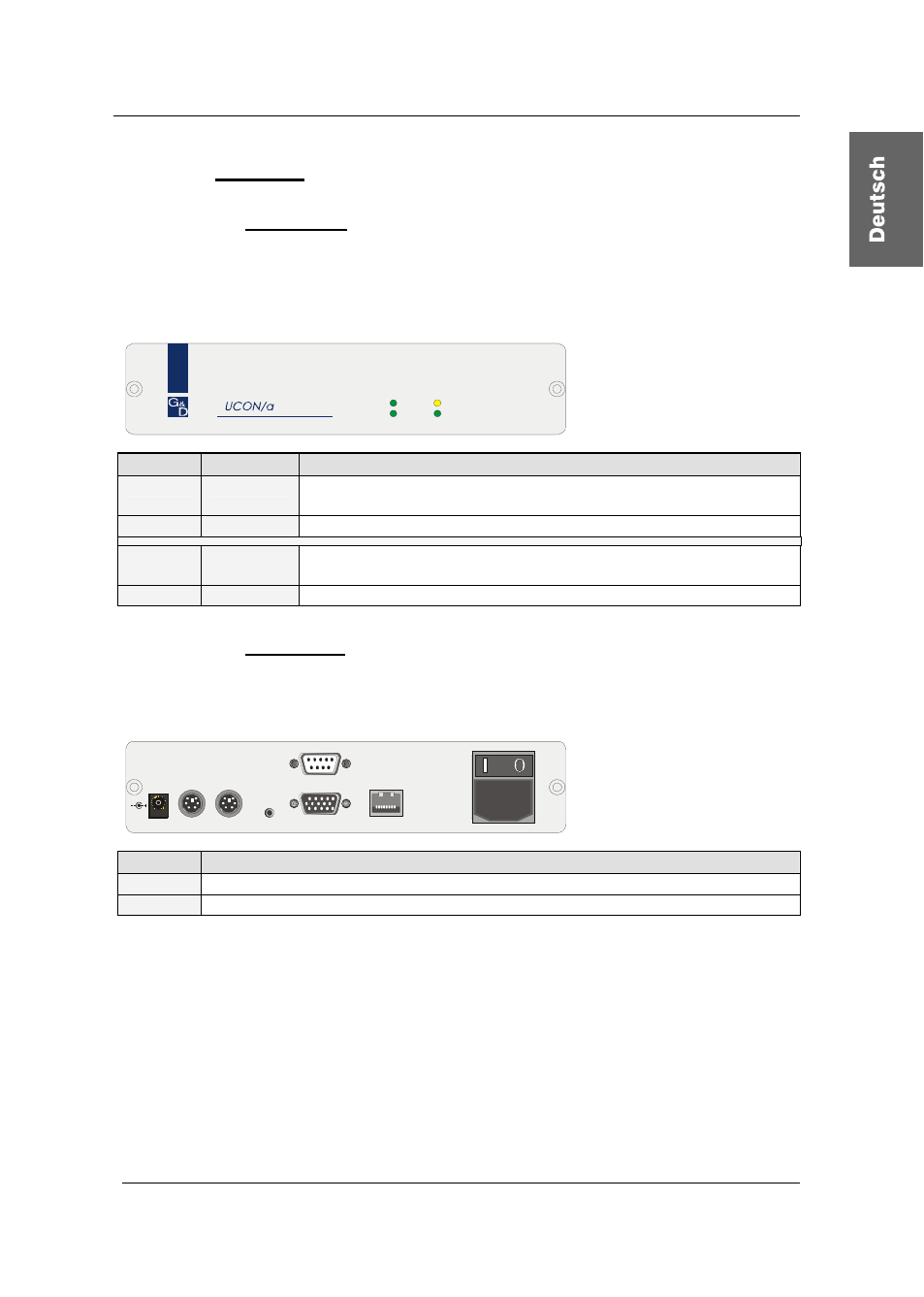

4.4 UCON-a
4.4.1 Frontseite
Nach dem Anschluss des Steckernetzteils schalten Sie den UCON-a über den
Wippschalter auf der Rückseite des Gerätes ein. Die LEDs auf der Frontseite
des UCON-a haben folgende Bedeutung:
Red.
Main
Active
Status
Remote Power
UCON-a
POWER Redundant Leuchtet, wenn ein externes Netzteil angeschlossen ist und 5V
liefert.
Main Leuchtet, wenn Spannungsversorgung hergestellt ist.
Remote Active Leuchtet, wenn eine Tastatur initialisiert wurde.
Blinkt, wenn keine Tastatur initialisiert wurde.
Status Leuchtet immer, wenn der CATCenter betriebsbereit ist.
4.4.2 Rückseite
Auf der Rückseite existiert für die RJ45-Schnittstelle LEDs.
Diese LEDs haben folgende Bedeutung:
Link
Keyb. Mouse PS/2
5V DC/5A
Monitor Red. Power
Main Power
AC 100-240 V, 47-63 Hz Service Transmission
CPU LEDs
gelb Port ist aktuell durch einen Benutzer belegt.
grün Verbindung zum CATCenter besteht.
