Seite 14
Guntermann & Drunck GmbH
Installationsanleitung CATCenter
Seite 14
Alternativ kann an den Schnittstellen für die lokale Konsole auch das Acxos-
System an dem UCON-a angeschlossen werden. Verfahren Sie wie folgt:
• Verbinden Sie den 25-pol. Sub-D-Stecker des mitgelieferten CCP-x-
Kabels mit der Schnittstelle KVM In des Acxos-Systems.
•
Stellen Sie nun mittels der beiden PS/2-Stecker des CCP-x-Kabels die
Verbindung zur Keyboard- und Mouseschnittstelle des UCON-a her.
Die beiden Stecker sind mit entsprechenden Symbolen versehen.
• Stecken Sie den 15-pol. Sub-HD-Stecker des mitgelieferten CCP-x-
Kabels in die Monitor-Schnittstelle des UCON-a.
• Die Schnittstelle LINK dient dem Anschluss der seriellen
Direktkopplung mit dem System Acxos. Stecken Sie hierzu den Sub-D
9-Stecker in die Link-Schnittstelle (Sub-D-9-Buchse) des Acxos und
verbinden Sie diese mit der Schnittstelle LINK des UCON-a.
2.2.3
Anschluss des UCON-s
2.2.3.1 Konsolenanschluss

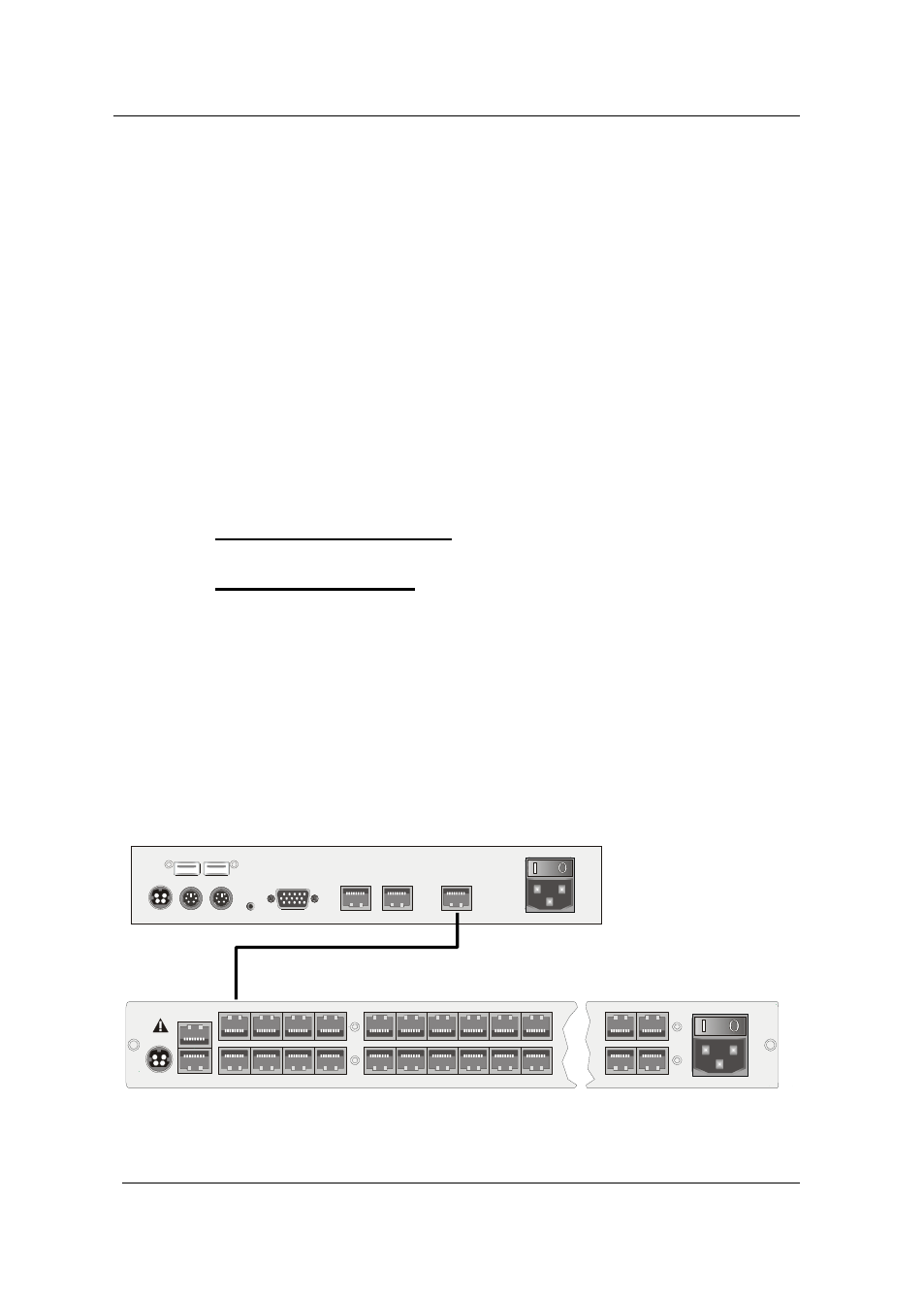

Die Bedienkonsole UCON-s verbinden Sie mit einem von G&D gestellten
Übertragungskabel K-C7/LD-x mit dem CATCenter. Die Distanz zwischen
CATpro2 und UCON-s kann bis zu 300 Meter betragen. Bei Verwendung
anderer Kabel (z. B. vorhandenes CAT-5-Kabel), ist die Länge abhängig von
der Qualität des eingesetzten Kabels.
• Stecken Sie hierzu das eine Ende des Übertragungskabels in die
Schnittstelle Transmission des UCON-s.
• Das andere Ende des Übertragungskabels stecken Sie in die
gewünschte Console-Schnittstelle (RJ45-Buchse) des CATCenters.
Mouse
Keyb. USB
Keyb.
Mouse
PS/2
Main Power
AC 100-240 V, 47-63 Hz
Monitor PC
1
PC
2
Service
Transmission
12V DC/1,2A
Red. Power
UCON-s
CAT-x-Kabel
CATCenter
12V DC/3A Network A
Network B
5
6
7
8
Console
1
2
3
4
Console
1
2
3
4
5
6
15
16
17
18
19
20
21
22
31
32
Red.
Power
Main Power
AC 100-240 V, 47-63 Hz
6
7
2
3
Read instruction
carefully before
installing!
Avoid misuse!
KVM Switch.
• Stecken Sie Keyboard und Mouse Ihres Arbeitsplatzes in die
entsprechenden Buchsen des UCON-s. Schließen Sie den Monitor an
der Schnittstelle Monitor auf der Geräterückseite an.
