ERSATZTEILELISTE

6/28/99

HySpeed HT2000LHF

Betriebsanleitung

6-5

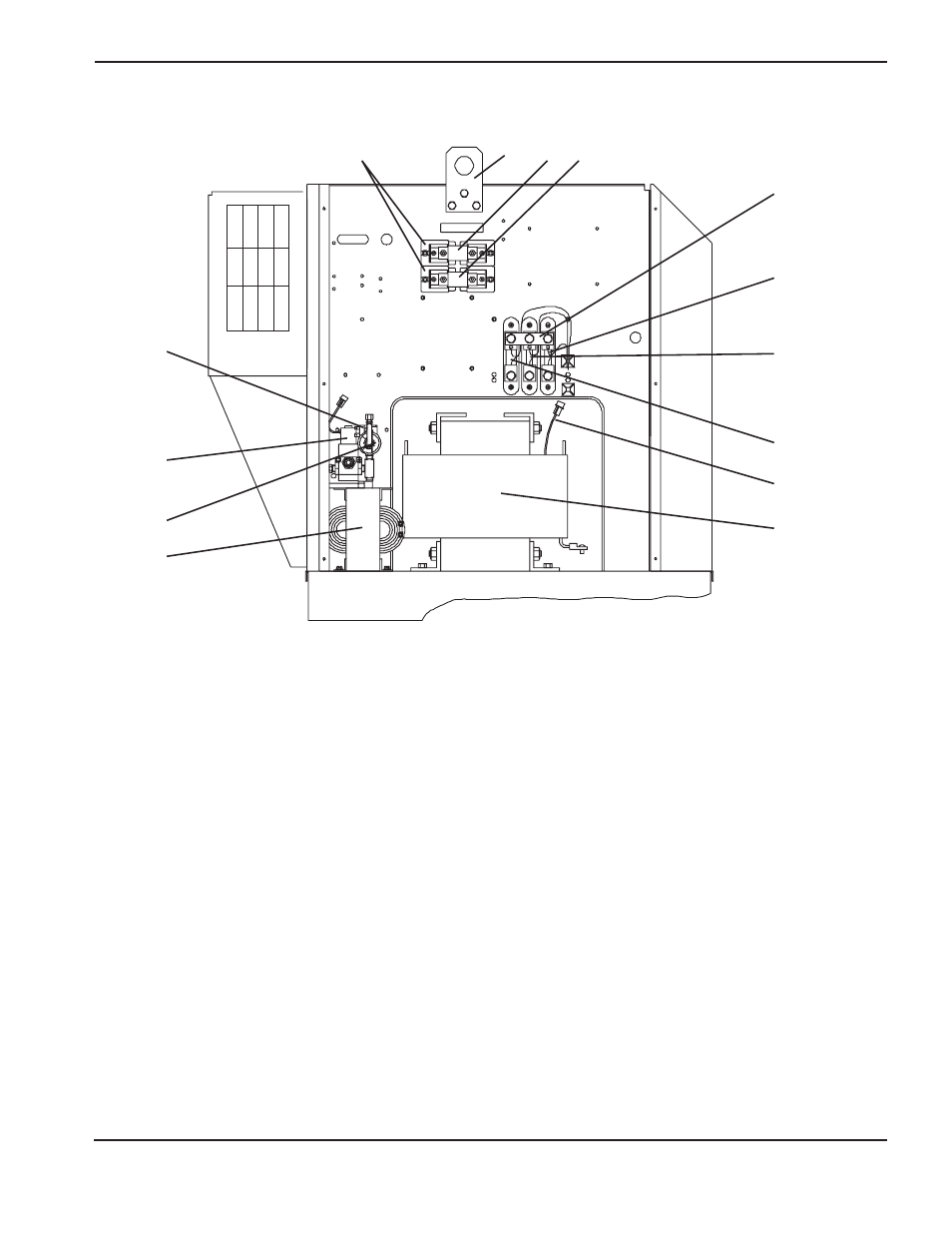

HT2000LHF-Stromquelle: Linke Seite der Mittelwand

Abbildung 6-5

HT2000LHF-Stromquelle – linke Seite der Mittelwand

Posi.tion

Teilenummer

Beschreibung

bestimmt für

Menge

1

004261

Bar, Lift, MAX100 & 80

1

2

004334

Busbar, HT2000 Shunt

1

3

007022

Shunt, 100A, 100mv

R2

1

4

007022

Shunt, 100A, 100mv

R1

1

5

007024

Shunt, 200A, 100mv

R3

1

6

008945

Fuseholder:100A/1000V

2

7

008317

Fuse, Semiconductor 125A, 250V

F1

1

8

008317

Fuse, Semiconductor 125A, 250V

F2

1

9

014111

Transformer 30KW 200V/3

φ

/50Hz

T2

1

9

014097

Transformer 30KW 208V/3

φ

/60Hz

T2

1

9

014078

Transformer 30KW 240V/480V/3

φ

/60Hz

T2

1

9

014088

Transformer 30KW 400V/3

φ

/50Hz

T2

1

9

014158

Transformer 30KW 440V/460V/3

φ

/50-60Hz

T2

1

9

014082

Transformer 30KW 600V/3

φ

/60Hz

T2

1

10

005102

Thermostat, 160°C, 6 Amp

TS1

1

11

014080

Inductor, 4mh 100A

L2

1

129283

Shield SA: HT2000LHF

12

006032

Solenoid Valve:150# 1/4 FPT 120V NC

SV6

1

13

006106

Solenoid Valve:1/8FPT 120V TFE-Plunger

SV7

1

14

005227

Pressure Switch:12 PSI

PS3

1

1

2

3

4

5

6

7 8

9

10

11

12

13

14
