ERSATZTEILELISTE
7
HySpeed HT2000LHF
Betriebsanleitung
6-15
HySpeed HT2000LHF Maschinenbrenner

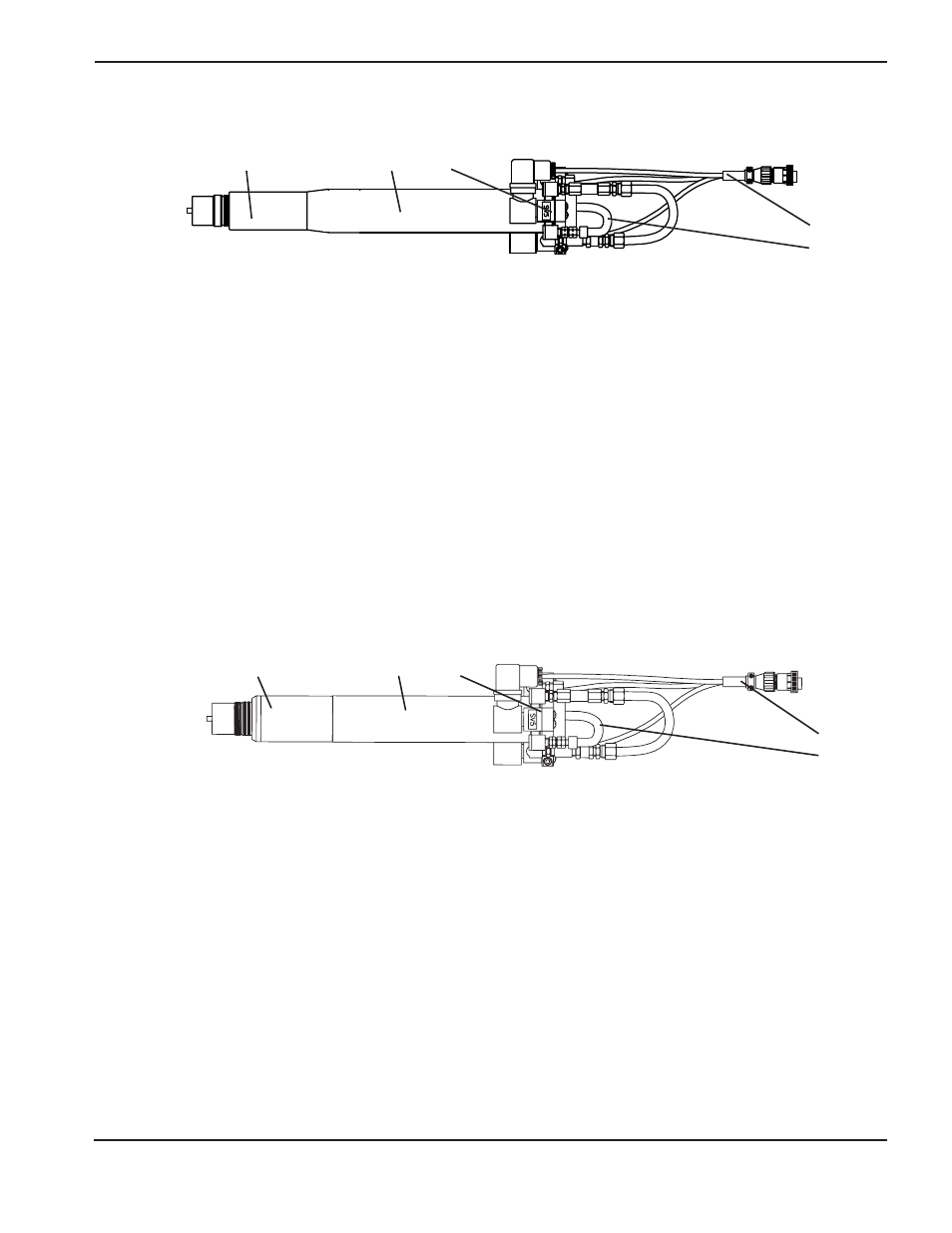

Abbildung 6-16
HT2000LHF Standardbrenner-Baugruppe mit Ventileinheiten
Position
Teilenummer
Beschreibung
Menge
128255
HT2000LHF Machine Torch Assy with Valve Cluster
1
120894
Torch Mounting Sleeve:2"
1
2
120584
HT2000 Torch Main Body
1
020963
Water Tube:PAC200T/2000 Electd Cool
1
044027
O-Ring:Buna 70 Duro 1.301X.070
2
3
024550
Hose Assembly:3/16 Blue with Green LH'A' 1'
1
4
123321
Cable:HT2000-LHF Torch Off-Valve 24"
1
5
129840
Off-Valve Subassembly (Valve Cluster):HT2000LHF
1
006100
Solenoid Valve:150# 1/8 FPT DIN
3
120546
Bracket:HT2000LHF Off-Valve
1
220242*
Nozzle Retaining Cap with IHS: Hyspeed, 200A
1
220239*
Shield: Hyspeed, 200A
1
220237*
Nozzle: Hyspeed, 200A
1
220235*
Electrode: Hyspeed, 200A
1
220236*
Swirl Ring: Hyspeed, 200A
1
*
Die HySpeed-Verschleißteile eignen sich nur für das Schneiden von Kohlenstoffstahl mit Sauerstoff bei 200 A.
Abbildung 6-16A
HT2000LHF Brenner-Baugruppe aus rostfreiem Stahl mit Ventileinheiten
Position
Teilenummer
Beschreibung
Menge
128369
HT2000LHF Stainless Steel Machine Torch Assy with Valve Cluster
1
020041
Torch Mounting Sleeve:2" Generic
1
2
120356
HT2000 S.S. Torch Main Body
1
020963
Water Tube:PAC200T/2000 Electd Cool
1
044027
O-Ring:Buna 70 Duro 1.301X.070
2
3
024550
Hose Assembly:3/16 Blue with Green LH'A' 1'
1
4
123321
Cable:HT2000-LHF Torch Off-Valve 24"
1
5
129840
Off-Valve Subassembly (Valve Cluster):HT2000LHF
1
006100
Solenoid Valve:150# 1/8 FPT DIN
3
120546
Bracket:HT2000LHF Off-Valve
1
120837
Nozzle Retaining Cap, with IHS tab
1
020424
Shield, 200A
1
020605
Nozzle, 200A .082 O2
1
120667
Electrode:HT2000 200A O2, LL
1
120833
Swirl Ring:HT2000 O2
1
020046
Torch Mounting Bracket with Clevis 2" (not part of 128255 or 128369 assembly)
1
2
5
4
3
1
2
5
4
3
