WARTUNG
7/12/99
5-4
HySpeed HT2000LHF
Betriebsanleitung

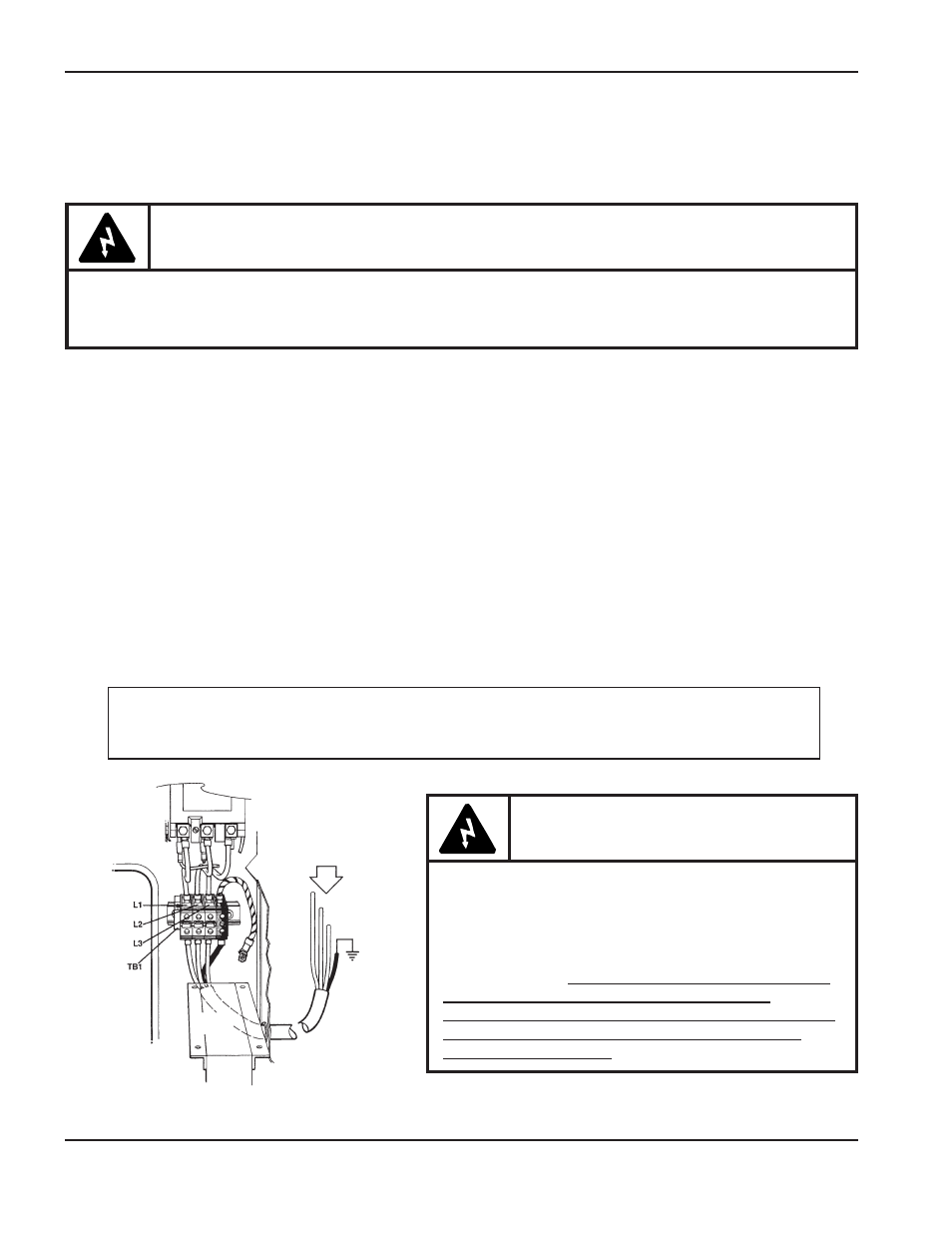

Abbildung 5-2
Primäre Strommeßstelle – HT2000LHF
Überprüfungen bei Erstinbetriebnahme
Bevor an speziellen Problemen gearbeitet wird, empfiehlt sich eine Sichtprüfung und Sicherstellung, daß
Stromquelle, Transformator und Stromverteilerkarte korrekte Spannungen haben.
1. Netz-Trenn-Schalter in Aus-Stellung bringen.
2. Mittels Kreuzschlitzschraubenzieher Abdeckplatte, 2 Seitenverkleidungen, Frontabdeckung und
Rückverkleidung entfernen.
3. Geräteinneres auf Verfärbungen an den Steuerkarten oder andere offensichtliche Beschädigungen
untersuchen. Ist eine Komponente oder ein Modul bei Sichtprüfung offensichtlich fehlerhaft, ist es zu ersetzen,
bevor jegliche Prüfungen unternommen werden. Siehe Abschnitt Teileliste (Abschnitt 6), um die Teile und
Teilenummern zu ermitteln.
4. Wenn keine offensichtliche Beschädigung vorhanden ist, Netz-Trenn-Schalter in Ein-Stellung bringen.
5. Spannung an TB1 zwischen L1, L2 und L3 messen. Abb. 5-2 enthält eine Detailzeichnung von TB1. Die
Spannung zwischen jeglichen zwei der drei Punkte an TB1 sollte der Versorgungsspannung entsprechen. Sollte
es an diesem Punkt Probleme geben, ist die Netzversorgung zu unterbrechen und Anschlüsse, Stromkabel und
Sicherungen am Hauptschalter zu überprüfen. Falls erforderlich, schadhafte Komponente(n) reparieren
und/oder ersetzen.
Spannung für die 400-Volt-CE-Stromquellen zwischen den Anschlußklemmen U, V und W von
TB1 im EMI-Filter, der sich auf der Oberseite der HT2000LHF-Stromquelle befindet, messen.
Siehe Abschnitt Anhang.
WARNUNG
Gefahr vor elektrischem Schlag: Bei der Wartung der angeschlossenen Stromquelle und bei
abgenommenen Verkleidungen ist immer äußerste Vorsicht geboten. In der Stromquelle bestehen
gefährliche Spannungen, die Verletzungen oder Tod verursachen können.
WARNUNG
Das am Hauptschütz angebrachte Neonlicht leuchtet
sobald der Hauptschalter in EIN-Stellung ist. Diese
Anzeige gilt als Warnung, daß sich Netzspannung
am Hauptschütz befindet, selbst wenn der ON (EIN)
(I) Druckschalter an der HT2000LHF-Anlage nicht
gedrückt wurde. Beim Messen des Primärstromes in
diesem Bereich ist ganz besondere Vorsicht
geboten. Die am Klemmenblock und am Hauptschütz
vorhandenen Spannungen können Verletzungen
oder Tod verursachen!
Primäres, 3-Phasen-
Wechselstrom-Kabel
