Seite 114
ERSATZTEILELISTE
4/29/98
6-14
HySpeed HT2000LHF
Betriebsanleitung
Timer/Zähler

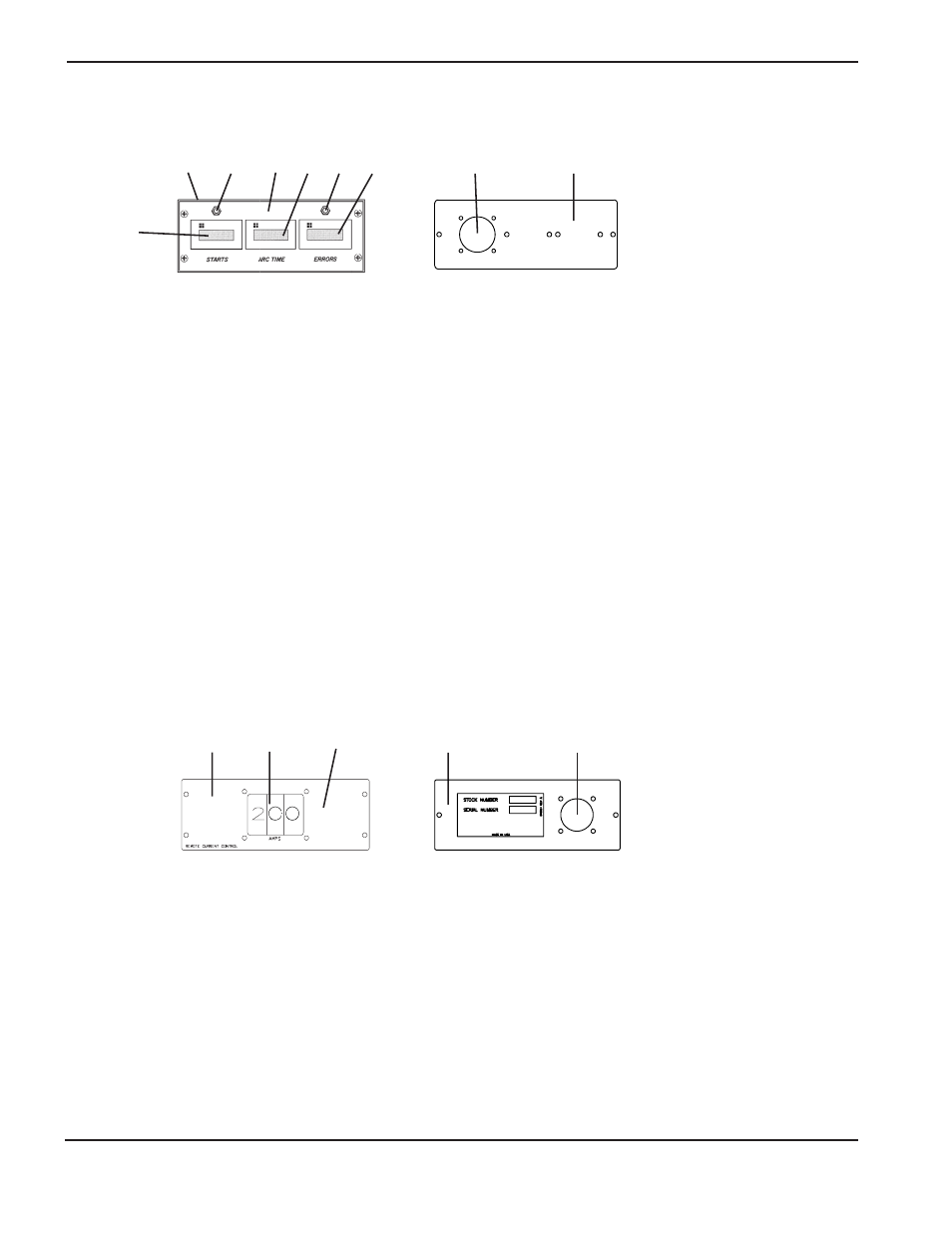

Abbildung 6-14
Timer/Zähler
Position
Teilenummer
Beschreibung
bestimmt für
Menge
073194
HT2000 Cntr-Tmr
1
001068
Encl:DCC/PCC/RCC RVR
1
2
001391
Pnl:DCC RCVR Rear
1
3
001392
Pnl:DCC RCVR Front
1
4
005161
PB Sw:Blk SPST NO Sub-Mini
2
5
008176
Pin:24-20 AWG Type III + CRP
4
6
008193
Receptacle Shell:CPC 17-16 Std Sex
11X1
1
7
027274
Counter, Self Powered LCD
2
8
027275
Meter, Elapsed Time LCD
1
003140*
Relay:120VAC DP AU Cont
2
* Items are not shown in Figure 6-14.
Fernsteuerungskonsole für Strom
Abbildung 6-15
Fernsteuerungskonsole für Strom
Position
Teilenummer
Beschreibung
bestimmt für
Menge
073045
Remote Current Control Console
1
001068
Enclosure:DCC/PCC/MAX200 RCC
1
2
001339
Panel:MAX200 RCC Front
1
3
001340
Panel:MAX200 RCC Rear
1
4
005123
Thumbwheel Switch:MAX200
1
5
008176
Pin:24-20 AWG Type III+CRP
7
6
008193
Receptacle Shell:CPC 17-16 Std Sex
15X1
1
11X1
1
4
3
4
7
8
7
5, 6
2
1
2
3
4
15X1
5, 6
