5-14 HySpeed HT2000LHF Betriebsanleitung
Fehlercodes
Die Mikroprozessersteuerung auf der Steuerkarte PCB2 warnt den Bediener im Falle, daß bestimmte Fehler in der
Anlage HT2000 auftreten, indem auf der Steuerkarte die ERROR CODE (Fehlercode)-LED blinkt. Um die
Steuerkarte PCB2 und die ERROR CODE (Fehlercode)-LED einsehen zu können, muß die Frontverkleidung der
Stromquelle abgenommen werden (siehe Abb. 6-1 zur Lage von PCB2 und Abb. 5-5 zur Lage der ERROR CODE
(Fehlercode)-LED auf PCB2).
Die ERROR CODE (Fehlercode)-LED blinkt jeweils für 0,5 Sekunden und ist für 0,5 Sekunden ausgeschaltet, mit
einer Pause von zwei Sekunden, bevor sich die Blinkfolge wiederholt. Die Anzahl der Blinksignale zwischen der Zwei-
Sekunden-Pause stellt eine der zehn auf der nächsten Seite aufgelisteten Fehleranzeigen dar.
Während der Fehlercode blinkt, sind alle Steuerkarten-Ausgänge abgeschaltet, und die Stromquelle befindet sich
außer Betrieb. Nachdem der Fehler behoben wurde, kann die Anlage den Betrieb wieder aufnehmen, bzw. durch
erneuten start.
Anmerkung: Es können während des Normalbetriebs 8 oder 9 Blinksignale auftreten. Bleibt die
ERROR CODE (Fehlercode)-LED eingeschaltet ohne zu blinken, zeigt dies an, daß
ein interner RAM- oder ROM-Selbstcheckfehler der Mikrosteuerung aufgetreten ist
(die Stromquelle ist dann blockiert).
Zu Zwecken der Fehlerbeseitigung wird die PLASMA START (Plasmastart)-LED auch nochmals in Abb. 5-5
gezeigt. Wenn erleuchtet, zeigt diese LED damit an, daß der Plasma-START-Befehl von der Steuerkarte
empfangen wurde.

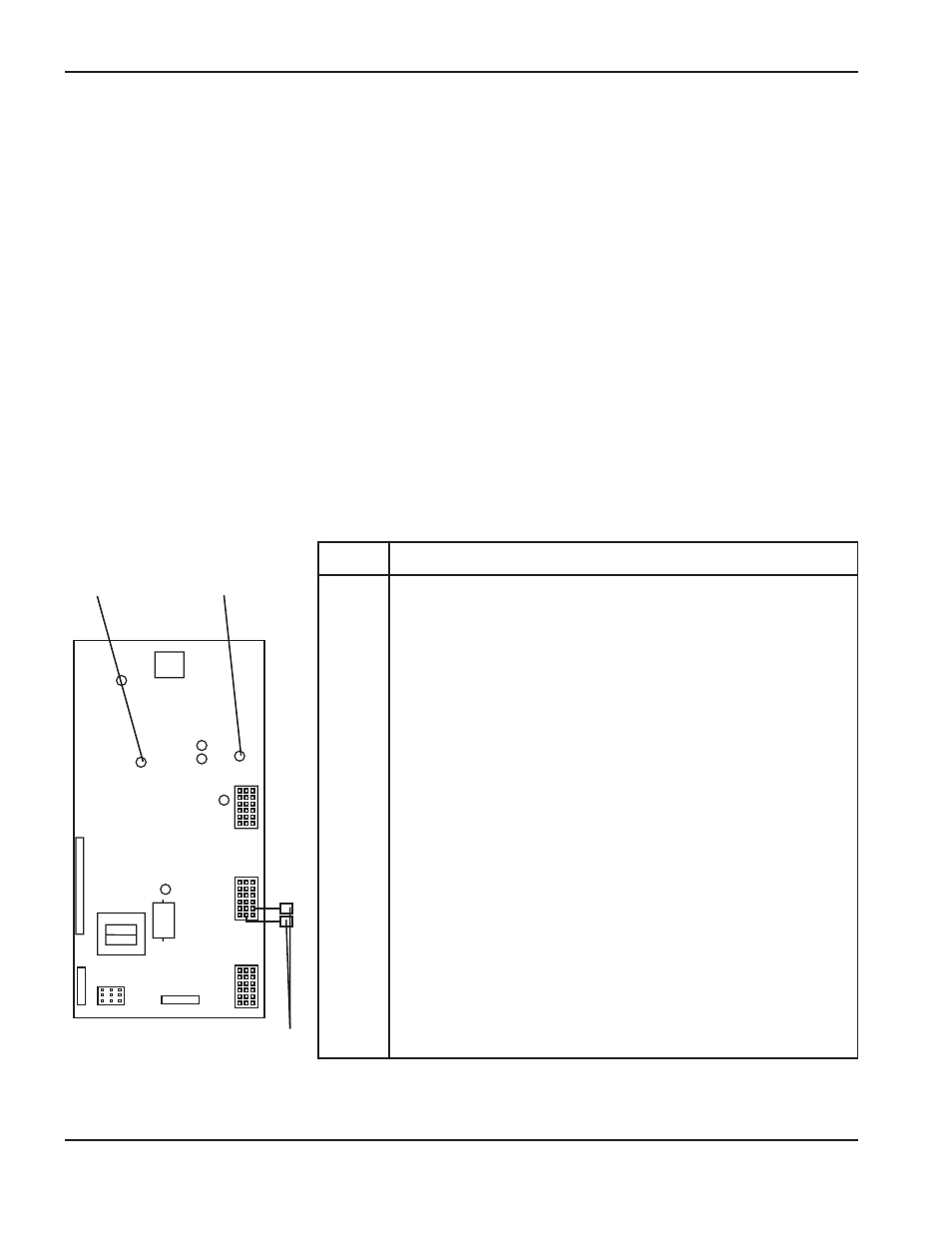

Abbildung 5-5 Lage der ERROR CODE LED (Fehlercode)-LED auf der
HT2000LHF-Steuerkarte und Fehlercode
Fehlercode-
LED Plasmastart-
LED
Die Anschlüsse sind normalerweise
getrennt.
Blinkzah Erklärung
1 Zeigt an, daß das Signal “Induktiver Zündhöhen vollständig” nicht
innerhalb von 30 Sekunden nachdem der Plasma-START-Befehl
gegeben wurde, zurückgekommen ist.
2 Zeigt an, daß ein “Verriegelungs”-Fehler aufgetreten ist.
3 Zeigt an, daß die HOLD (Warte)-Eingabe (für Mehrfach-Brenner-
Anlagen) nicht innerhalb von 30 Sekunden nach Beendigung der
Vorströmung freigegeben wurde.
4 Zeigt an, daß keine Übertragung stattgefunden hat innerhalb von
300 ms.
5 Zeigt an, daß während des Stromanstiegs der Lichtbogen Strom
ausgefellen ist.
6 Zeigt an, daß von Chopper Nr. 1 (CH1) der Strom ausgefellen ist.
7 Zeigt an, daß von Chopper Nr. 2 (CH2) der Strom usgefellen ist.
8 Zeigt an, daß während der Stromabsenkung der Lichtbogen
Strom usgefellen ist.
9 Zeigt an, daß die Software einen Fehler hat.
10 Zeigt an, daß die Netzspannung auf unter 15 % des Nennwertes
gefallen ist. Beispiel: Die Netzspannung für eine 480 V-
Stromquelle fällt auf unter 408 V ab.
