INBETRIEBNAHME
10/23/99
3-18
HySpeed HT2000LHF
Betriebsanleitung
Ventilgruppe-Verbindungen
Siehe Seite 3-9 bezüglich der Plasmavorströmungs- und Betriebsdurchfluß-Schlauchverbindungen an die
Gaskonsole.
Siehe Seite 3-16 bezüglich der Teilenummern für die Plasma-Vorströmungs- und Betriebsdurchflußschläuche.
Siehe Seite 3-7 bezüglich der Drehmomentspezifikationen.
1. Ventilgruppeschraube lockern und das Ventilgruppe den Brennerschaft hinaufschieben. An Ort und Stelle
sichern, etwa so wie in Abbildung 3-5 gezeigt.
2. Plasmavorströmungs-Schlauch von der Gaskonsole an SV4B anbringen.
3. Plasma-Betriebsdurchfluß-Schlauch von der Gaskonsole an SV4A anschließen. Es ist zu beachten, daß dieser
Anschluß über ein Linksgewinde verfügt.
4. 12"-Plasmaschlauch vom Brenner zum Abschalt-Ventil SV5 anschließen. Es ist zu beachten, daß dieser
Anschluß über ein Linksgewinde verfügt.

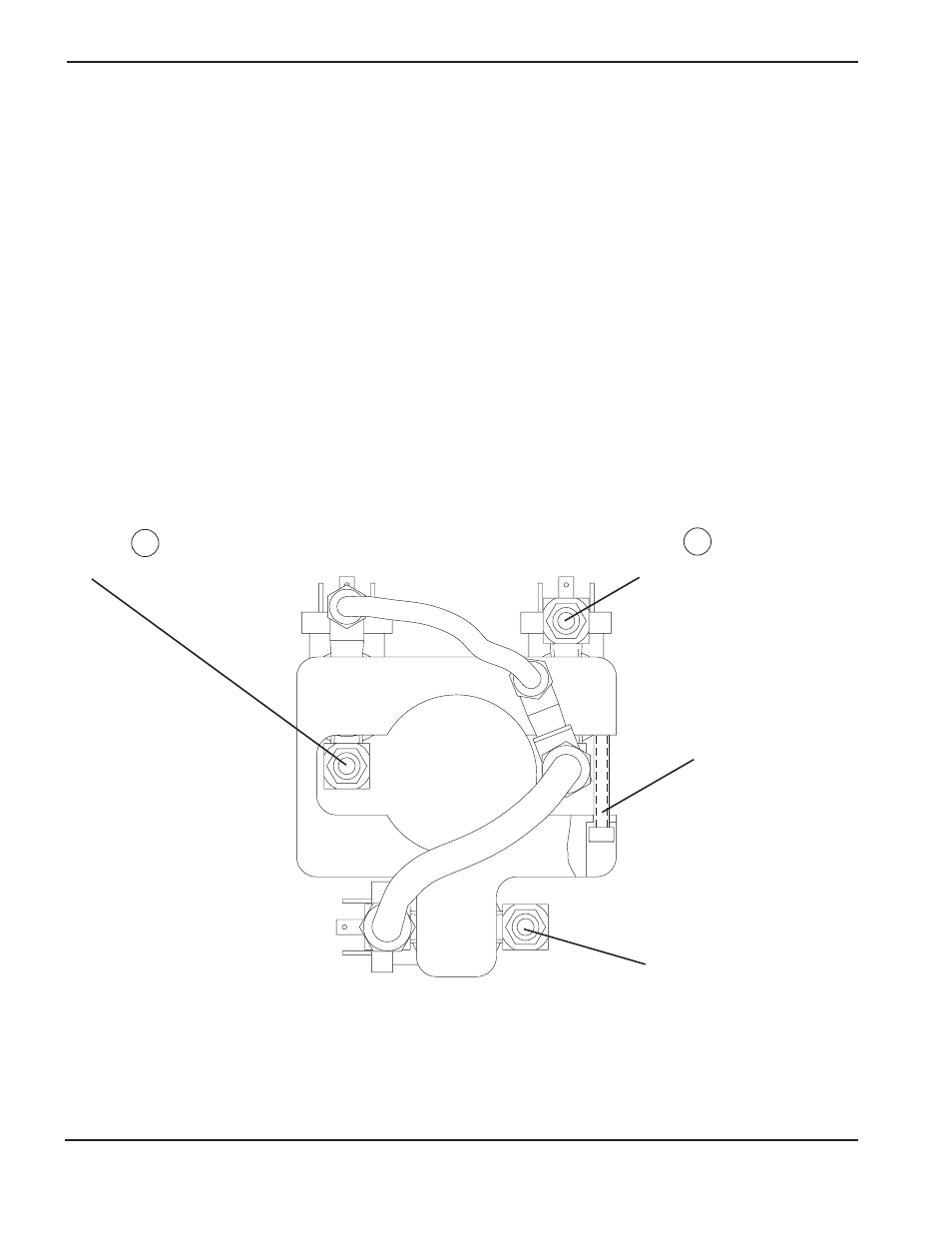

Abbildung 3-4
Ventilgruppe-Verbindungen – Ansicht von oben
20
21
Vorströmung SV4B
Betriebsdurchfluß SV4A
Ventilgruppe-Schraube
250 mm-Plasmaschlauch
vom Brenner zum
Abschalt-Ventil SV5
