ERSATZTEILELISTE
7/2/98
HySpeed HT2000LHF
Betriebsanleitung
6-11
Programmierbares Fernsteuerungsmodul für Spannung und Strom

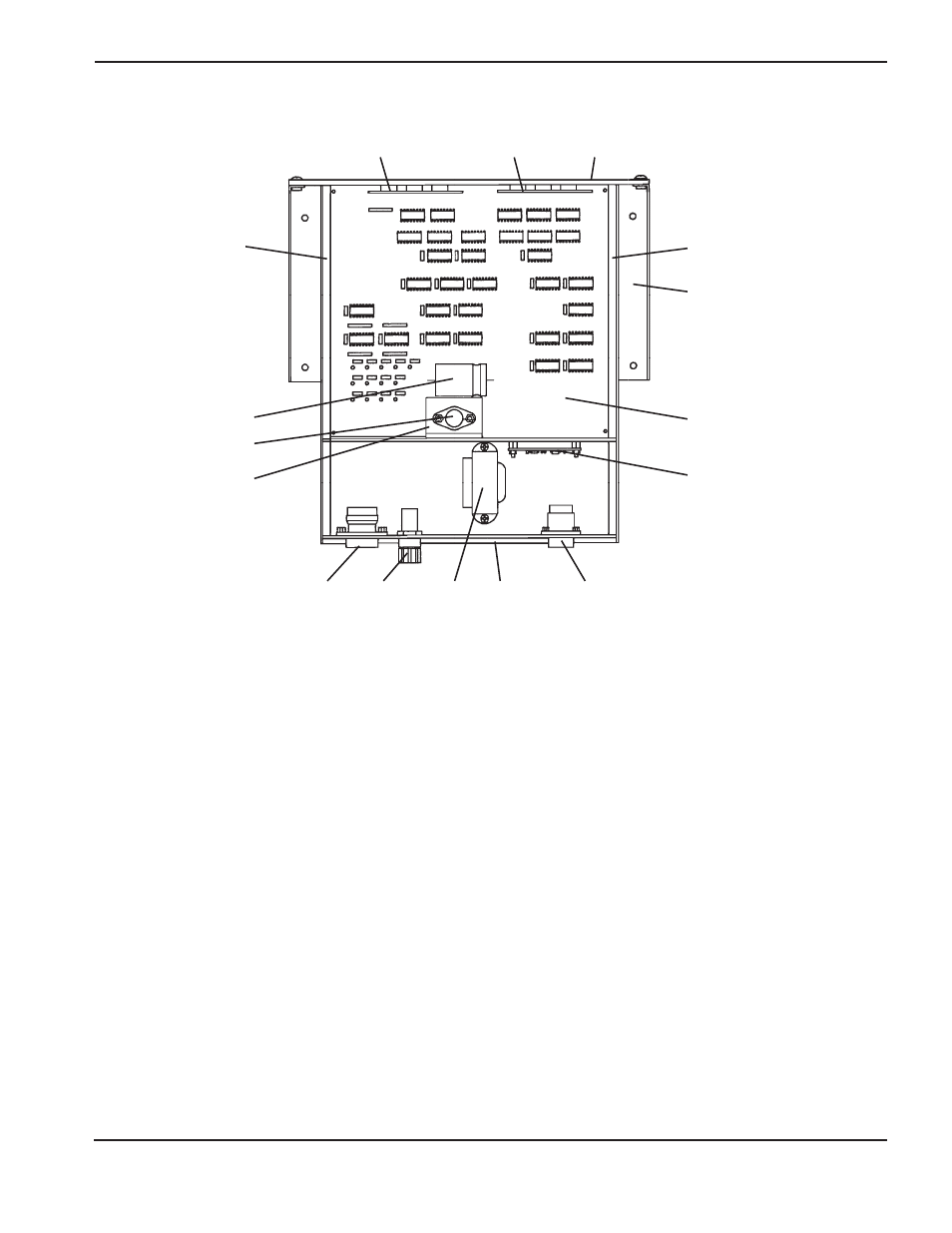

Abbildung 6-11
Programmierbares Fernsteuerungsmodul für Spannung und Strom
Position
Teilenummer
Beschreibung
Menge
055004
Control, Programmable V/C
1
002107*
Cov: DR/PR V/C Top
1
002106*
Cov: DR/PR V/C Bottom
1
1
002123
Panel, Rear, PR V/C
1
2
008069
Fuse, 3/8 Amp 313, 375
1
3
008165
Fuseholder, REM V/C
1
4
014012
Transf'mer, DR/PR/SR V/C
1
5
004119
Bracket, Mtg, DR/PR V/C
1
002122
Encl Assy, PR V/C
1
6
001139
PL: HT400 PR V/C MDL FR
1
7
001131
Flg: HT400 DR/PR V/C MDL Fr
1
8
001137
FR: HT400 DR/PR/ST V/C Mdl LS
1
9
001138
FR: HT400 DR/PR/ST V/C Mdl RS
1
029089
Filter PNL-PCB SA PR V/C
1
10
008175
Receptacle, Shell 13-9 Size
1
11
008176
Pin, 20-24 AWG Type III+
22
12
008193
Recp, CPC 17-16 Standard Sex
12
13
041070
PC BD Assy Opto-Iso
1
14
041085
PC BD Assy, PR V/C
1
15
004116
Heatsink, DR/PR SR V/C
1
16
009274
Capacitor, 2600 UF 15VDC
1
17
042059
IC, LM340AK-5.0
1
18
041076
PC BD Assy, Rem Volt Disp
1
19
041077
PC BD Assy, Rem Curr Disp
1
*
Positionen sind nicht auf Abbildung 6-11 sichtbar
1
2, 3
4
10, 11
5
6, 7
8
9
12, 11
13
14
15
16
17
18
19
