ERSATZTEILELISTE
7/2/98
6-10
HySpeed HT2000LHF
Betriebsanleitung
Digitales Fernsteuerungsmodul für Spannung und Strom

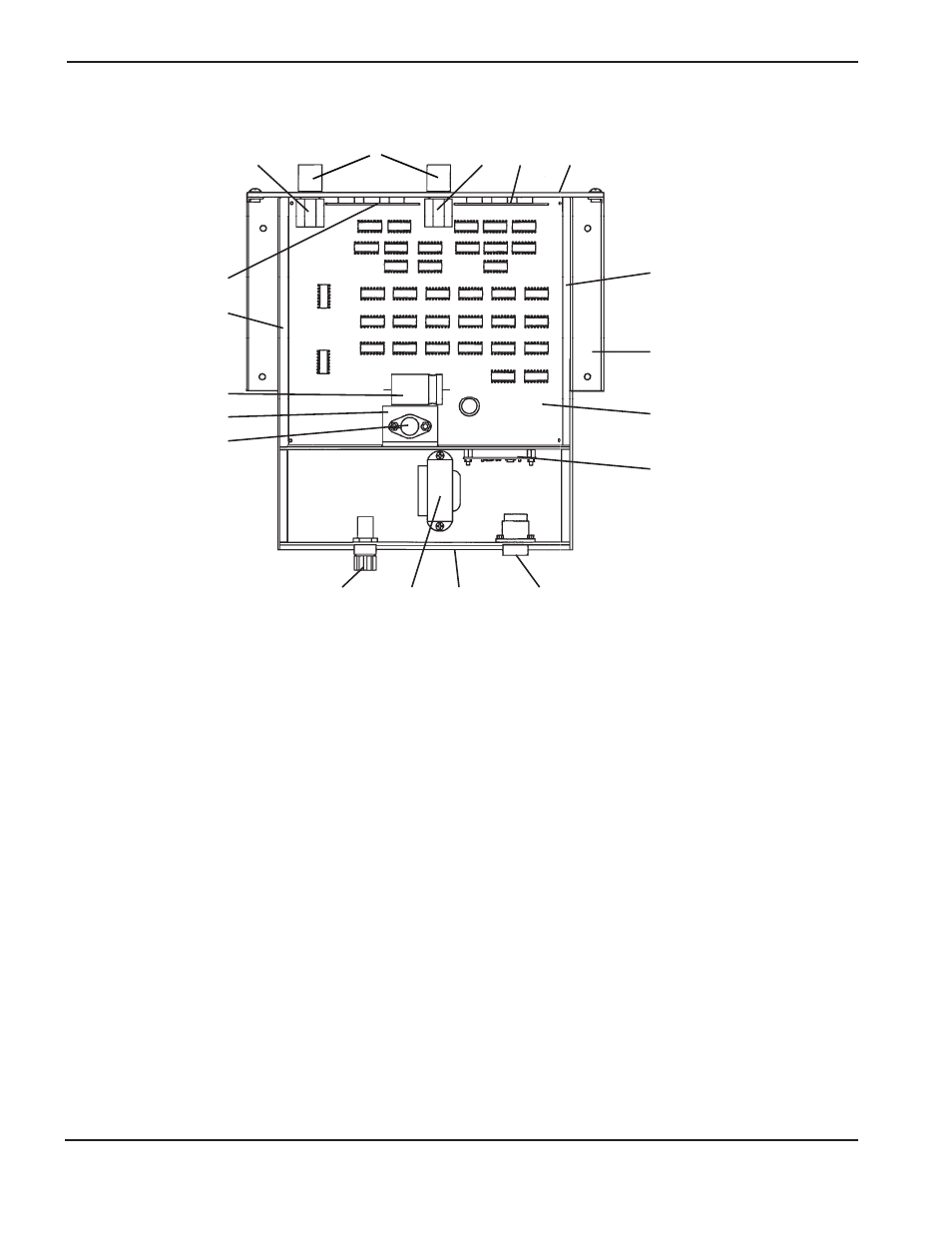

Abbildung 6-10
Digitales Fernsteuerungsmodul für Spannung und Strom
Position
Teilenummer
Beschreibung
Menge
073007
Control Station, Digital Remote V/C MAX200
1
002107*
Cov: DR/PR V/C Top
1
002106*
Cov: DR/PR V/C Bottom
1
1
002119
Panel, Rear, DR V/C
1
2
004119
Bracket, Mtg, DR/PR V/C
1
3
008069
Fuse, 3/8 Amp 313, 375
1
4
008165
Fuseholder, REM V/C
1
5
008164
Knob
2
6
014012
Transf'mer, DR/PR/SR V/C
1
002118
Encl, Assy DR V/C
1
7
001133
Pl: HT400 DR V/C MDL FR
1
8
001131
Flg: HT400 DR/PR V/C MDL Fr
1
9
001137
FR: HT400 DR/PR/ST V/C Mdl LS
1
10
001138
FR: HT400 DR/PR/ST V/C Mdl RS
1
029302
Filter PNL-PCB SA DR/SR V/C
1
11
009871
Potentiometer, 500 Ohm 10 turn
2
12
008175
Receptacle, Shell Size 13-9
1
13
008176
Pin, 20-24 AWG Type III+
6
14
041070
PC BD Assy Opto-Iso
1
15
041187
PC BD Assy Dig/Sta V/C MAX200
1
16
004116
Heatsink, DR/PR SR V/C
1
17
042059
IC, LM340AK-5.0
1
18
009274
Capacitor, 2600 UF 15VDC
1
19
041076
PC BD Assy Rem Volt Disp
1
20
041077
PC BD Assy Rem Curr Disp
1
*
