4-2 HySpeed HT2000LHF Betriebsanleitung
Gas-Konsole

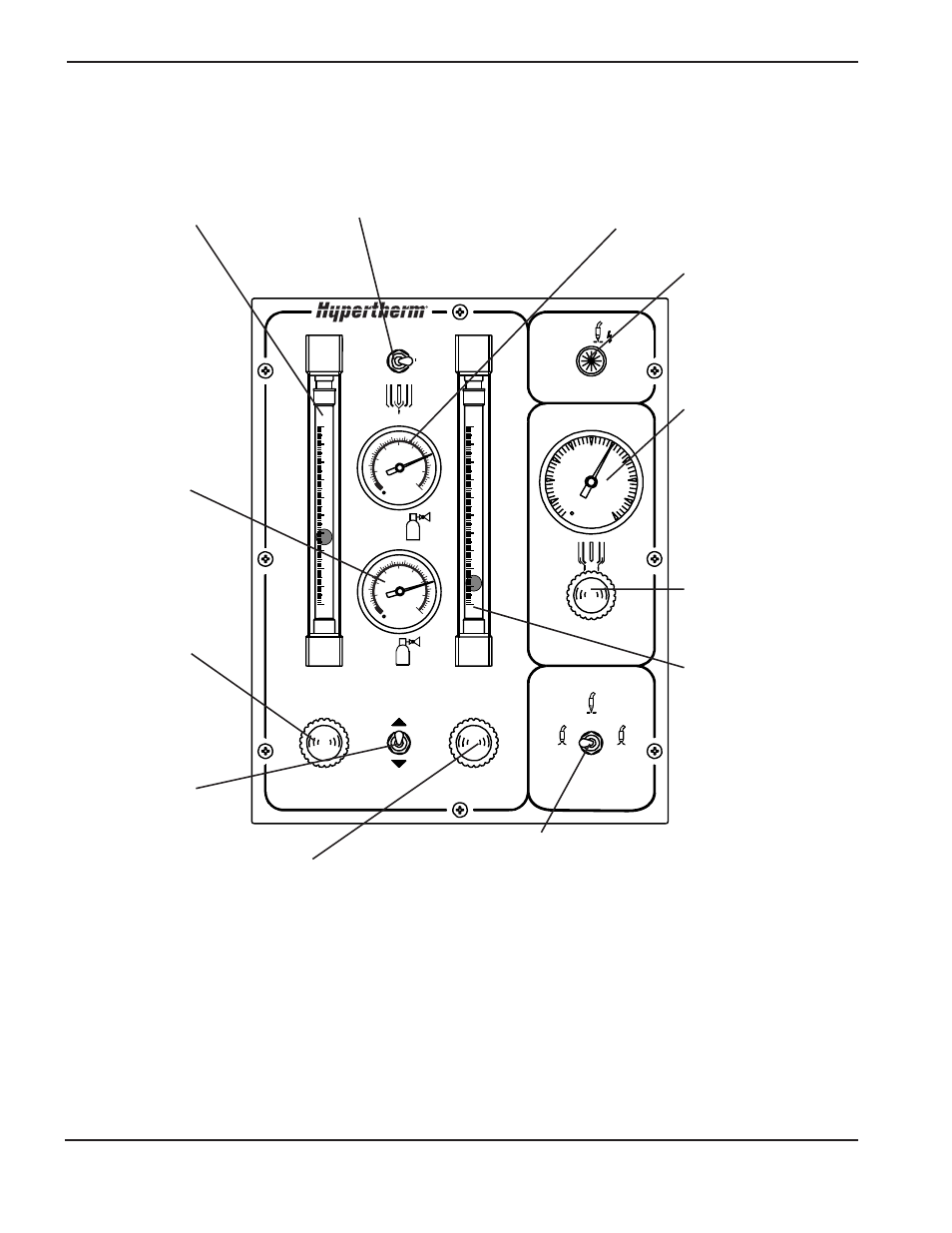

Abbildung 4-2 Regler und Anzeigen an der Vorderseite der Gaskonsole
FM1
Zeigt die prozentuale Durchflußmenge des
Stickstoff- bzw. Luft-Plasmagases an. Die
Prozentzahlen sind in den Tabellen für das
Schneiden angegeben.
PG2
Er zeigt den Sauerstoff-
Plasma-Einlaßdruck an. Die
Gas-Einlaßdrücke sind in den
Tabellen für das Schneiden auf
den Seiten 4-14 bis 4-48 im
einzelnen angegeben.
MV2
Regelt die prozentuale
Durchflußmenge an Stickstoff-
oder Luft-Plasmagas während
des Test Preflow (Test-
Vorstömungs)-Modus.
MV4
Regelt den Sekundärgasdruck
am Brenner.
PG3
Er zeigt den
Sekundärgasdruck am
Brenner an.
LT1
Leuchtet, wenn der
Hauptschütz schließt, zeigt an,
daß Gleichstrom zum Brenner
fließt.
MV1
Regelt die prozentuale
Durchflußmenge an
Stickstoff-, Luft- oder
Sauerstoff-Plasmagas
während des Test Cut Flow
(Test-Betriebs-Durchfluß)-
Modus.
FM2
Zeigt die prozentuale
Durchflußmenge des
Sauerstoff-Plasmagases an.
MV3
Regelt die prozentuale Durchflußmenge
an Sauerstoff-Plasmagas während des
Test Preflow (Test-Vorströmungs)-
Modus. Die Prozentzahlen für die
Vorströmungs-Plasmagas-
Durchflußmengen sind in den Tabellen
für das Schneiden angegeben.
S2
Test-Vorströmung - Diese Testposition wird zur
Einstellung der Plasma-Vorströmungs-Durchflußrate am
Durchflußmesser gewählt. In dieser Position ist der Schütz
abgeschaltet, so daß die Elektrode keine Stromzufuhr hat
und somit kein Lichtbogen gezündet werden kann.
Testlauf - In dieser Testposition kann die gewählte
Plasmagas-Durchflußrate am Durchflußmesser den
Schneidebedingungen angepaßt werden. In dieser
Position ist der Schütz abgeschaltet, so daß die Elektrode
keine Stromzufuhr hat und somit kein Lichtbogen gezündet
werden kann.
Betrieb - In dieser Position ist der Schütz eingeschaltet
und es erfolgt die anschließende Lichtbogen-Zündung,
nachdem die Gasraten in den Test-Vorströmungs- und
Testlauf-Positionen eingestellt worden sind.
Designations
FM1-FM2 – Flowmeters
LT1 – Indicator Lamp
MV1-MV3 – Motor Valve
PG1-PG3 – Pressure Gauges
S1-S2 – Toggle Switch
S1
Hiermit kann wahlweise Stickstoff, Luft
oder Sauerstoff als Plasmaschneid-Gas
gewählt werden. PG1
Er zeigt den Stickstoff- oder Luft-Plasma-
Einlaßdruck an.Die Gas-Einlaßdrücke sind
in den Tabellen für das Schneiden auf den
Seiten 4-14 bis 4-48 im einzelnen
angegeben.
