ANHANG C: ANSCHLÜSSE DES INDUKTIVEN ZÜNDHÖHENSENSORS
7/2/98
c-4
HySpeed HT2000LHF
Betriebsanleitung
Sammelposition Nr. 028720 Induktiver IHS beinhaltet die nachfolgend aufgelisteten Positionen sowie die
Anfangshöhen-Sensorsteuerungs-Konsole, welche auf Seite 6-11 erscheint.

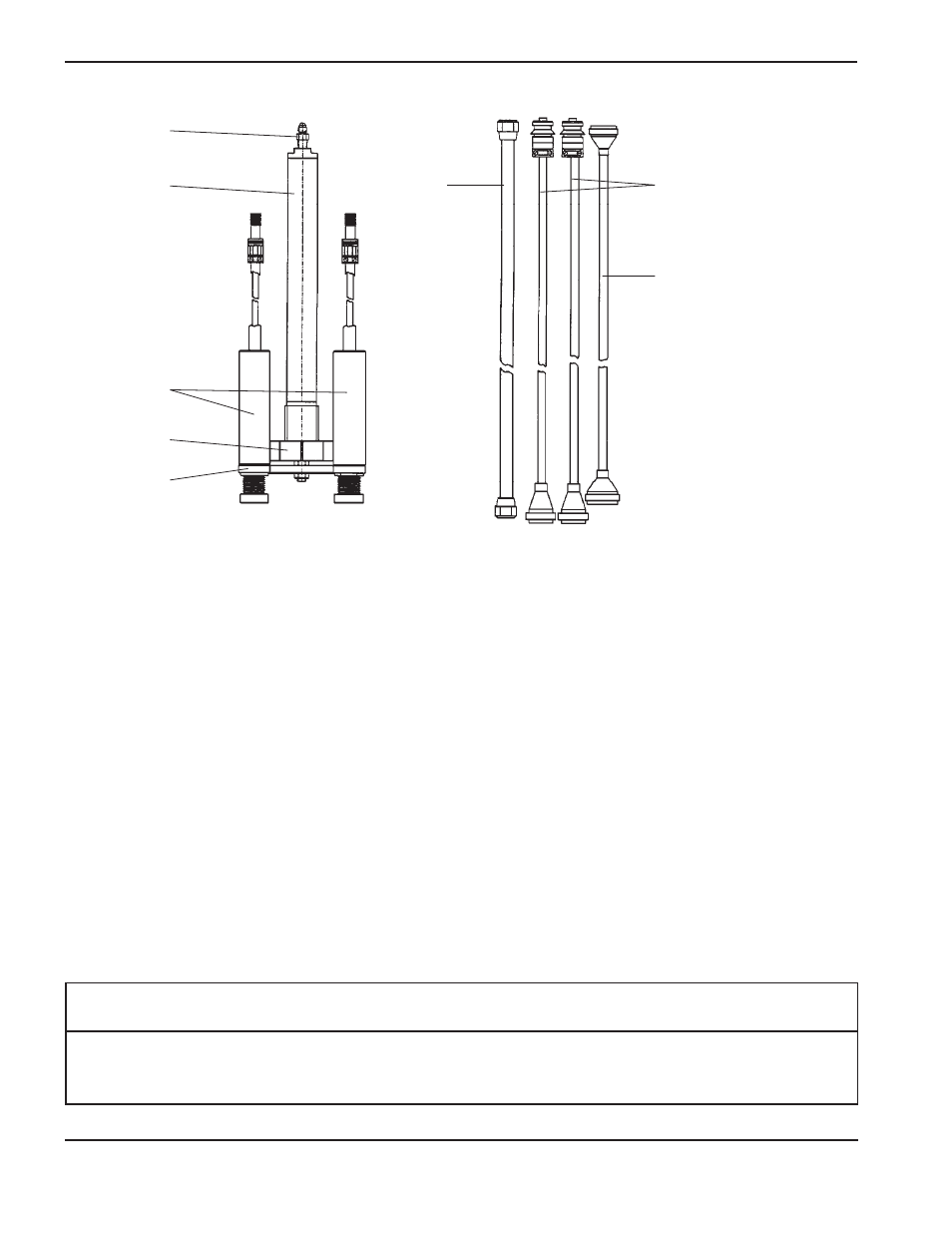

Abbildung c-2
Induktive IHS-Brennermontage-Baugruppe mit Verbindungskabeln für die IHS-Baugruppe
028811
028812
028813
028814
028815
028816
Item
7,6 m
15,3 m
22,9 m
30,5 m
45,8 m
61m
6
024144
024144
024144
024144
024144
024144
7
023869/023870
023869/023870
023869/023870
023869/023870
023869/023870
023869/023870
8
023859
023860
023861
023862
023863
023864
Verbindungskabel für die induktive IHS-Anlage
Brennermontage-Baugruppe für die induktive IHS-Anlage
Position
Teilenummer
Beschreibung
Menge
029044
Torch MTG SA, Induct IHS
1
004082
Bracket, IND Sensor, UW-IHS
1
2
004083
Bracket, IND IHS Torch Mounting
1
3
015005
Adapter, 1/4 NPT x #4
1
4
027024
Cylinder, IND Sensor, UW-IHS
1
5
005074
Inductive Sensor Assembly
2
020044*
Clevis:Torch Mounting Bracket
1
* Position wird nicht in Abbildung c-2 gezeigt.
1
2
3
4
5
6
7
Details siehe Seite c-1
8
Details siehe Seite c-1
