WARTUNG
7/2/98
5-10
HySpeed HT2000LHF
Betriebsanleitung

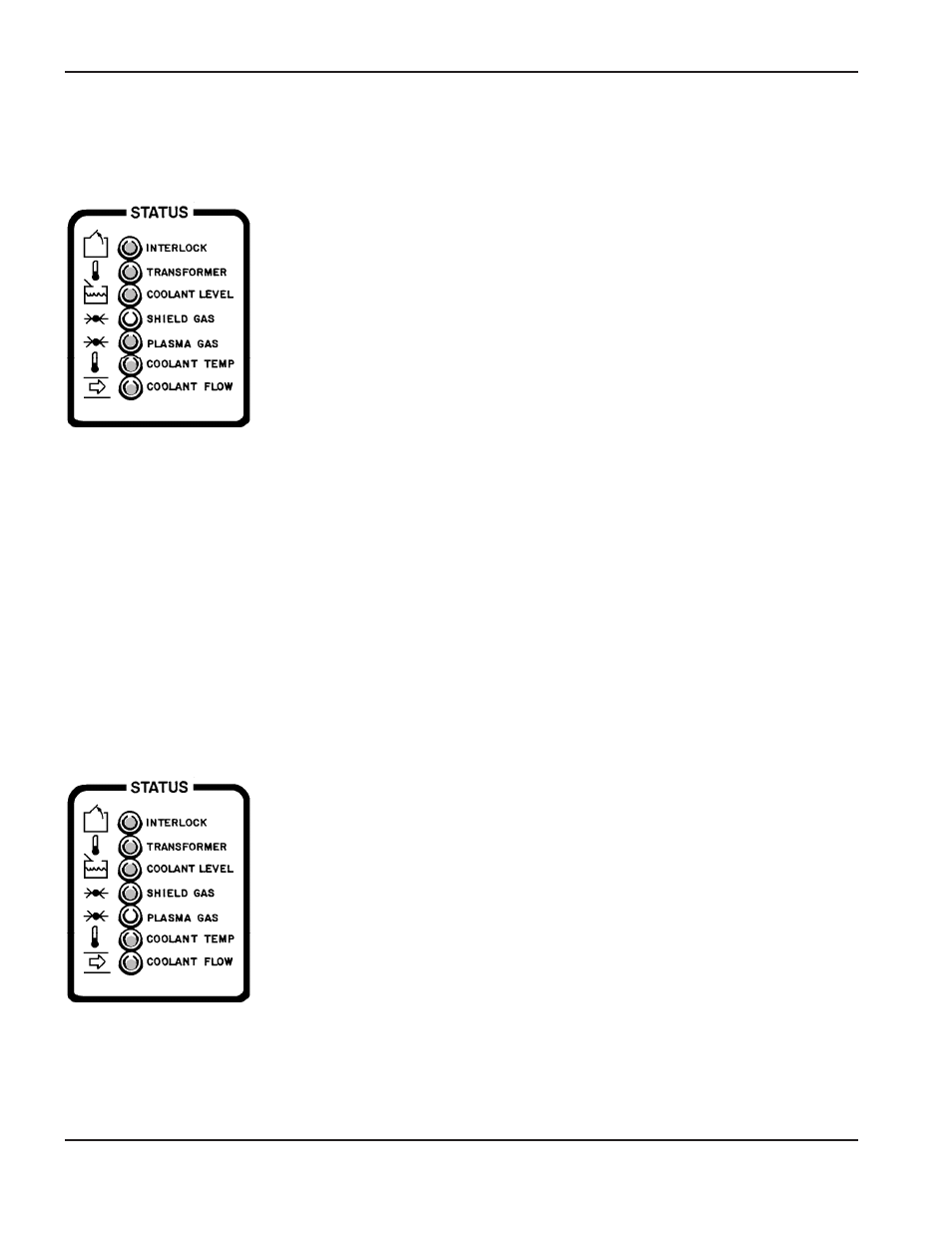

5. PLASMA GAS (Plasmagas)-
LED leuchtet:
5.1. Plasmagasdruck zu niedrig.
Diese LED erlischt, wenn von PS1 und/oder PS2 in der Gas-
konsole ein Plasmagasdruck von 5,5 bar oder mehr ertastet wird.
• Überprüfen, ob die Plasmagas-Zufuhr auf 8,3 bar eingestellt
ist, wie im Abschnitt Spezifikationen in diesem Handbuch.
• Nachprüfen, ob alle Plasmagas-Anschlüsse sicher sind und
daß keine Undichtigkeiten bei jeglichen an der Gaskonsole
angeschlossenen Schläuchen vorhanden sind.
5.2. Druckschalter PS1 und/oder PS2 funktionieren nicht.
Diese Schalter sind normalerweise offen und schließen, wenn der
Plasmagasdruck 5,5 bar oder mehr beträgt. Nachdem PS1 und
PS2 geschlossen sind (im O2-Modus) oder PS1 geschlossen ist
(im N2-Modus) erlischt PLASMA GAS (Plasmagas)-LED.
• Unter Verwendung der Verdrahtungs-Diagramme Sockelstifte,
Anschlüsse und zugehörige Verdrahtung von auf der
Stromverteilerkarte (PCB1) zu PS1 und PS2 überprüfen.
Jegliche schadhaften Komponenten reparieren oder
austauschen.
Problem
Mögliche Ursachen und Lösungen
4. SHIELD GAS/CAP (Sekundärgas/
Brennerkappen)-LED leuchtet:
4.1. Sekundärgasdruck zu niedrig.
Diese LED erlischt, wenn ein Sekundärgasdruck von 0,8 bar oder
darüber von PS3 (befindet sich in der Stromquelle) ertastet wird.
• Überprüfen, ob die Sekundärgaszufuhr auf 6,2 bar eingestellt
ist, wie im Abschnitt Spezifikationen festgelegt.
• Verfizieren, ob alle Sekundärgasanschlüsse sicher sind und daß
keine Leckagen in jeglichen angeschlossenen Schläuchen zur
Stromquelle bzw. Gaskonsole vorhanden sind.
4.2. Brennerkappe nicht sicher angezogen.
Wenn die Brennerkappe nicht sicher angezogen ist oder sich in
der Brennerkappe Schmutzpartikel befinden, kann das
Sekundärgas entweichen und verursachen, daß der
Druckschalter PS3 offen bleibt.
• Hören, ob am Brenner während des Startens ein zischendes
Geräusch zu vernehmen ist.
• Brennerkappe abnehmen und auf Schmutzpartikel oder
Beschädigung des O-Rings untersuchen. Bei Bedarf reinigen
bzw. austauschen. Siehe Austausch von Verschleißteilen im
Abschnitt Betrieb.
4.3. Druckschalter PS3 der Stromquelle funktioniert nicht.
PS3 ist normalerweise offen und schließt, wenn der
Sekundärgasdruck 0,8 bar oder mehr beträgt.
• Unter Verwendung der Verdrahtungs-Diagramme Sockelstifte,
Anschlüsse und zugehörige Verdrahtung auf der
Stromverteilerkarte (PCB1) zu PS3 überprüfen.
Jegliche schadhaften Komponenten reparieren oder
austauschen.
