SPEZIFIKATIONEN
4/29/98
2-4 HySpeed HT2000LHF Betriebsanleitung
Gas-Konsole
Abmessungen und Gewicht:
Länge...........................................................100 mm
Breite ...........................................................290 mm
Höhe ............................................................370 mm
Gewicht........................................................10,4 kg
Argon/Wasserstoff-Konsole –
Sonderausstattung
Abmessungen und Gewicht:
Länge...........................................................130 mm
Breite ...........................................................130 mm
Höhe ............................................................250 mm
Gewicht........................................................2,6 kg
r
102 mm
76 mm
51 mm
51 mm
13 mm
95 mm 95 mm
Es sind Schrauben zu verwenden, die nicht mehr
als 12 mm in das Gehäuse hineinragen.

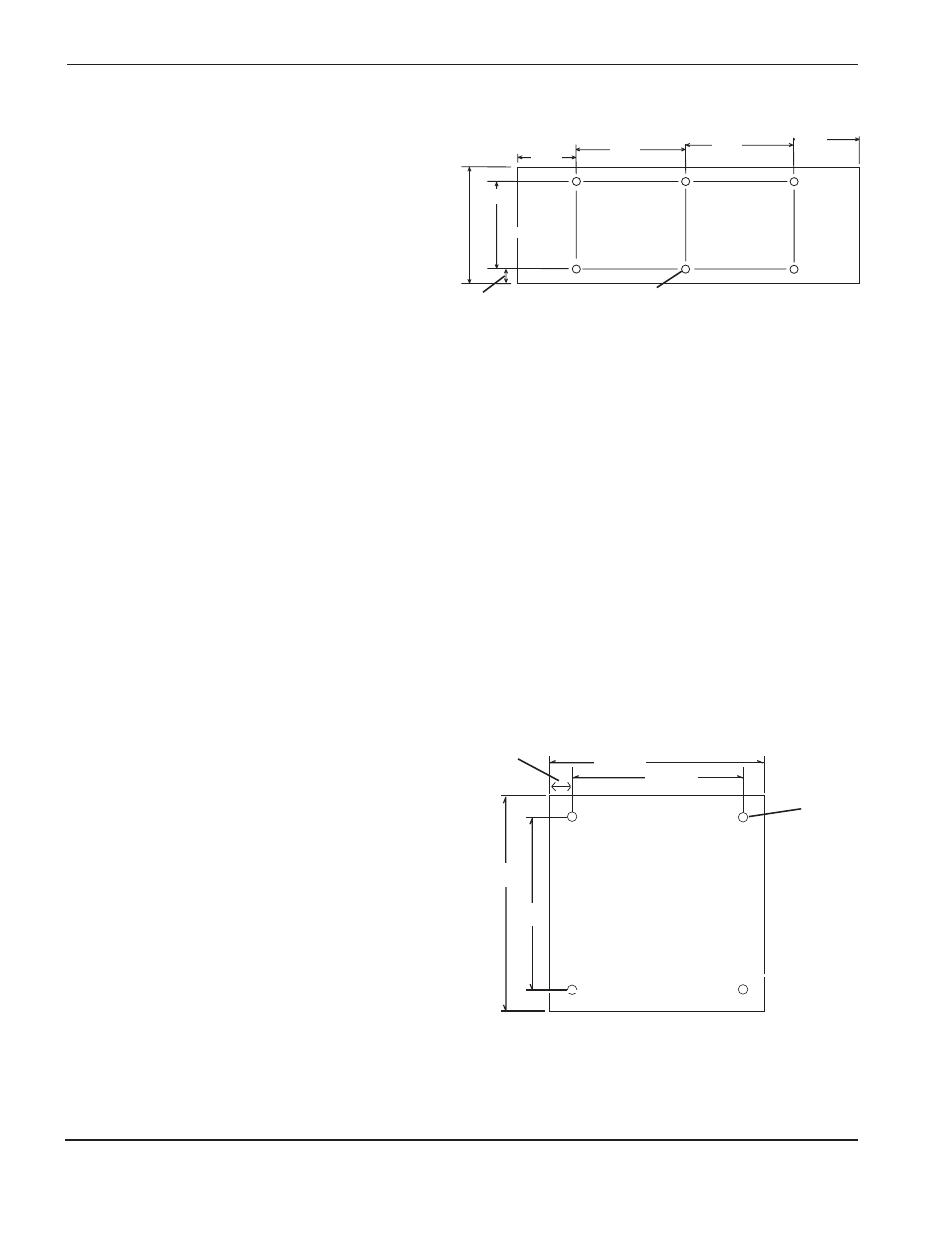

Abbildung 2-2 Abmessungen – Gas-Konsole
Abbildung 2-3 Abmessungen –
Argon/Wasserstoff-Konsole
4"
4"
5"
5"
127 mm
127 mm
102 mm
102 mm
5 mm dia.
dia. (4)
13 mm
