BEDIENUNG
4/29/98
HySpeed HT2000LHF Betriebsanleitung 4-3
Digitales Fernsteuerungsmodul für Spannung und Strom
SPANNUNGS-LEDs
Sie zeigen die Schneide-Spannung an. SPANNUNGS-Regler-Potentiometer
Regelt beim Schneiden die Lichtbogen-
Spannung von 100 bis 200 V. Die Werte
werden aus der Tabelle für das Schneiden
ausgewählt und sind abhängig von der zu
schneidenden Metallart und der Blechdicke. STROM-LEDs
Sie zeigen die Schneide-Leistung an.
UP/DOWN (Aufwärts/Abwärts)-
LEDs
Zeigen an, wenn die Brennerhöhe
nach oben oder unten geregelt
wird.
STROM-Regler-
Potentiometer
Regelt beim Schneiden die
Lichtbogen-Leistung von 40
bis 200 A. Die Werte werden
aus der Tabelle für das
Schneiden ausgewählt und
sind abhängig von der zu
schneidenden Metallart und
der Blechdicke.
Programmierbares Fernsteuerungsmodul für Spannung und Strom

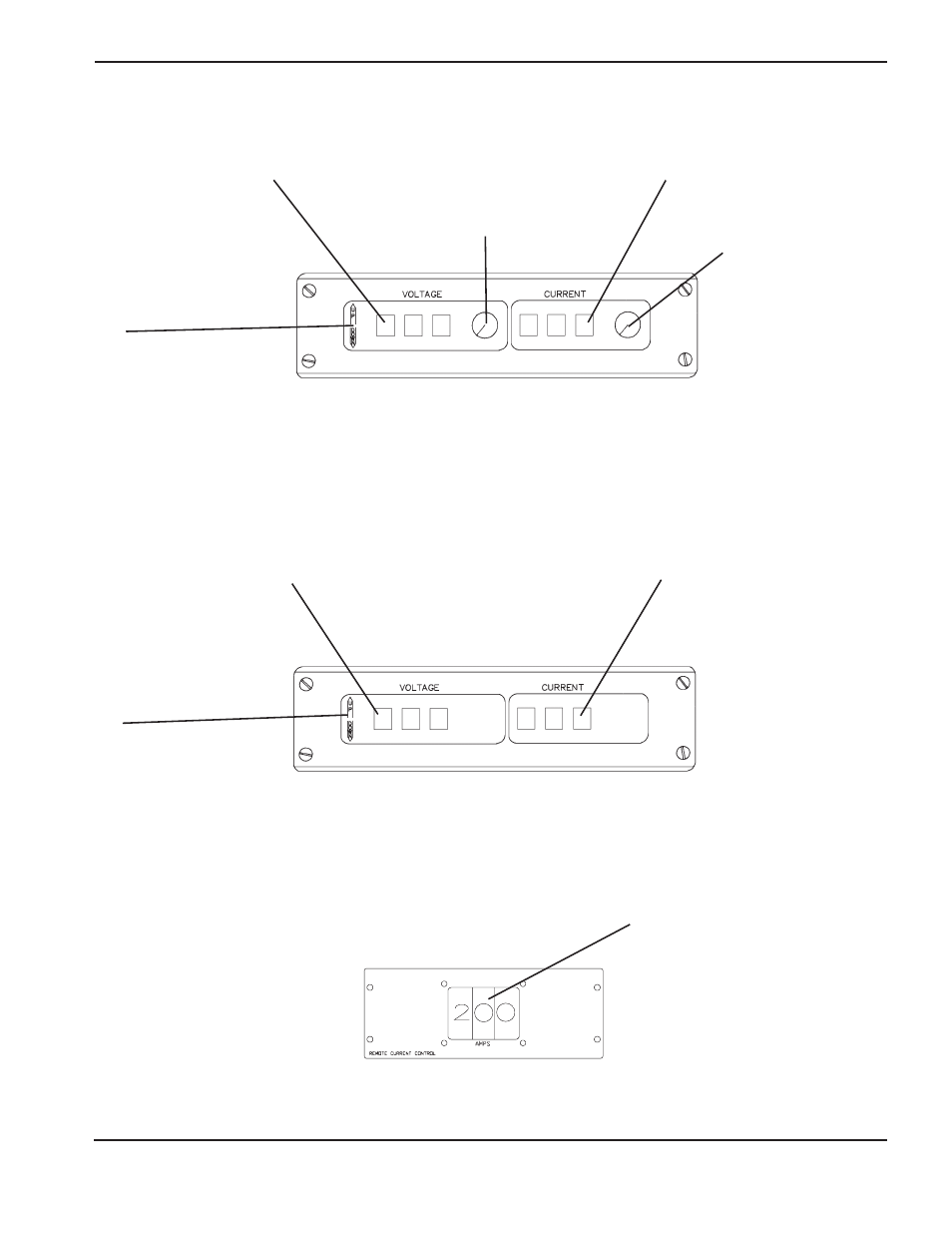

Abbildung 4-3 Regler und Anzeigen an der Vorderseite der digitalen
Fernsteuerung für Spannung und Strom
Abbildung 4-4 Regler und Anzeigen an der Vorderseite der programmierbaren Fernsteuerung
für Spannung und Strom
Abbildung 4-5 Regler an der Fronttafel der Fernsteuerungskonsole für Strom
UP/DOWN (Aufwärts/Abwärts)-
LEDs
Zeigen an, wenn die Brennerhöhe
nach oben oder unten geregelt
wird.
SPANNUNGS-LEDs
Sie zeigen die Schneide-Spannung
während des Schneide-Vorgangs an. STROM-LEDs
Sie zeigen die Schneide-Leistung
während des Schneide-Vorgangs an.
Fernsteuerungskonsole für Strom
AMPS (Ampere)-Vorwahlschalter
Regelt den Lichtbogenstrom zum Schneiden
von 40 Ampere bis 200 Ampere. Die Werte
werden aus den Tabellen für das Schneiden
ausgewählt und sind abhängig von Dicke und
Typ des zu schneidenden Bleches.
