Seite 15
15
1.5mm
Z676
Lock Nut M3 Thin Type
Stoppmutter M3 (Flach)
Ecrou nysltop M3 (fin)
ロックナット M3 薄型
Z082
Flat Head Screw M3x8mm (Hex Socket)
Senkkopfschraube M3x8mm (Inbus)
Vis tete plate M3x8mm (six pans creux)
サラネジ M3x8mm (六角ソケット)
Z084
Flat Head Screw M3x12mm (Hex Socket)
Senkkopfschraube M3x12mm (Inbus)
Vis tete plate M3x12mm (six pans creux)
サラネジ M3x12mm (六角ソケット)
86049
Ball Stud 4.3x8.8mm (2mm Socket)
Kugelkopf 4.3x8.8mm (2mm Gewinde)
Rotule sur tige 4.3x8.8mm (douille 2mm)
ボールスタッド 4.3x8.8mm (2mm ソケット)
Z242
E Clip E2mm
E-Clip E2mm Silber
Circlips 2mm
EリングE2
86263
Steering Linkage Shaft 3x18mm
Lenkgestaenge Welle 3x18mm
Axe de tringlerie de direction 3x18mm
ステアリングリンケージシャフト 3x18mm
4

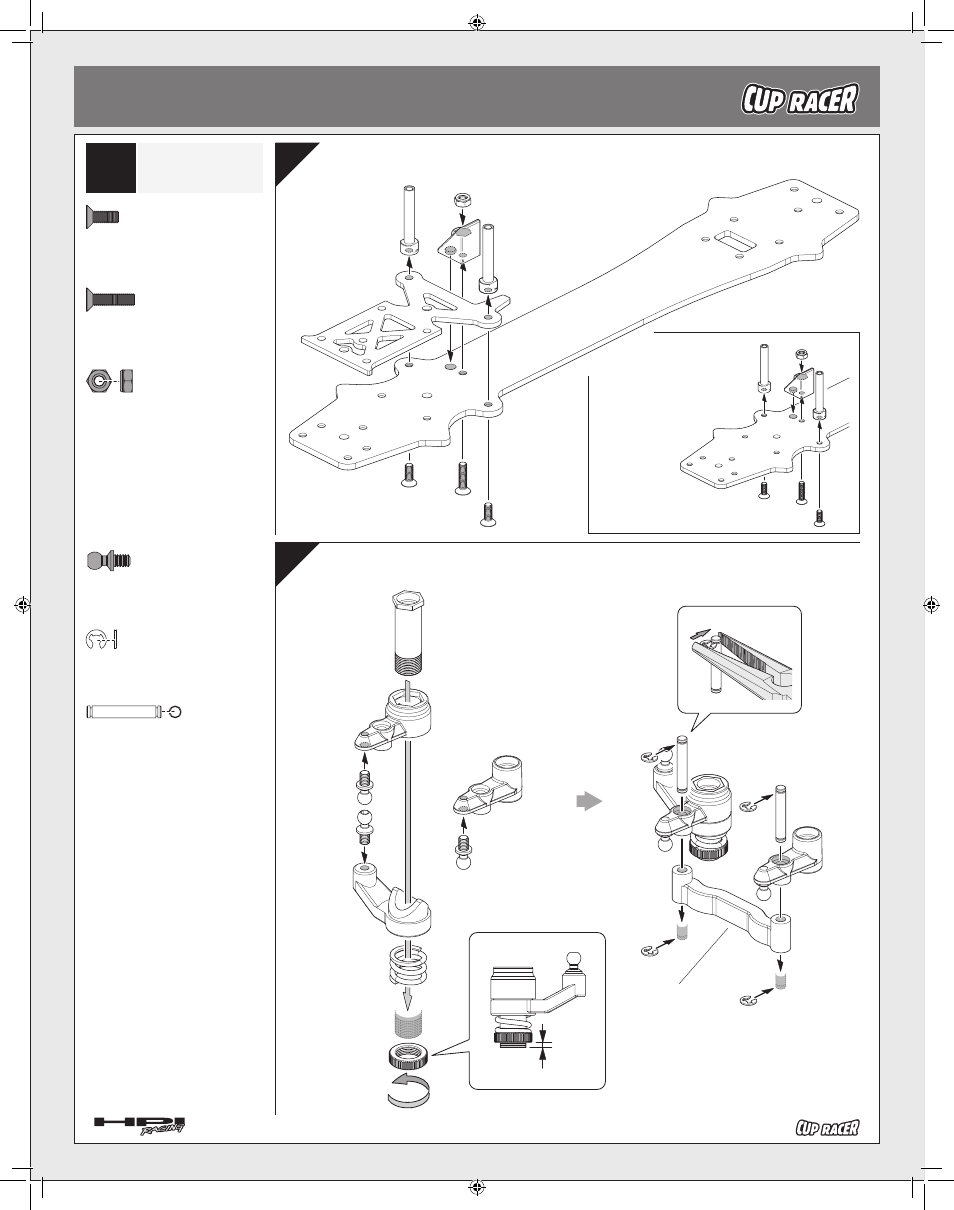

Assembly Instruction
Montage Anleitung
Mode d’emploi pour le montage
シャーシの組み立て
1
Mise en place du montant de direction
ステアリングポストの取付け
Streering Post Installation
Montage der Lenkpfosten
2
Montage du renvoi d'angle de direction
ステアリングクランクの組立て
Steering Crank Assembly
Zusammenbau des Lenkgestänges
x2
Open Bag A
Tüte A öffnen
Ouvrir le sachet A
Bag Aを使用します
A
BAG
If using 54mm tire do not
install 85284 ❶
Wenn Sie 54mm Reifen
verwenden, montieren Sie
nicht 85284 ❶.
Si vous utilisez
des pneus de
54mm, ne
mettez pas en
place la Ref.
85284 ❶
ミニタイヤ(外径
54ｍｍ)のタイヤ
を使用する場合
x2
x1
x1
Z082
Z082
Z082
Z082
Z084
Z084
Z676
Z676
85284
❶
85276
❺
85276
❺
87594
a
85281
❺
85281
85281
85281
❹
87594
b
87594
c
86335
86335
86335
86335
87169
87169
x3
x4
86049
86049
86049
86263
86263
Z242
Z242
Z242
Z242
Note Direction
Richtung Beachten.
Notez bien la direction.
向きに注意
