HPI Racing Cup Racer Benutzerhandbuch
Seite 28
28
Right
Rechts
Droite
右
R
19
Note Direction
Richtung Beachten.
Notez bien la direction.
向きに注意
Note Direction
Richtung Beachten.
Notez bien la direction.
向きに注意
Note Direction
Richtung Beachten.
Notez bien la direction.
向きに注意
Note Direction
Richtung Beachten.
Notez bien la direction.
向きに注意
Left
Links
Gauche
左
L
Right
Rechts
Droite
右
R
Left
Links
Gauche
左
L
32.5mm
Make 2
2 Stück
2 fois
2個作ります
2
x
Z352
Button Head Screw M3x8mm (Hex Socket)
Flachkopfschraube M3x8mm (Inbus)
Vis tete ronde M3x8mm (six pans creux)
ナベネジ M3x8mm (六角ソケット)
Z705
Set Screw M3x10mm
Madenschraube M3x10mm
Vis hallen sans tete M3x10mm
イモネジM3x10mm
Z419
Cap Head Screw M2.6x35mm
Inbusschraube M2.6x35mm
Vis tete cylindrique M2.6x35mm
キャップネジ M2.6x35mm
Z661
Lock Nut M2.6
Stoppmutter M2.6
Ecrou nylon M2.6
ロックナット M2.6
18

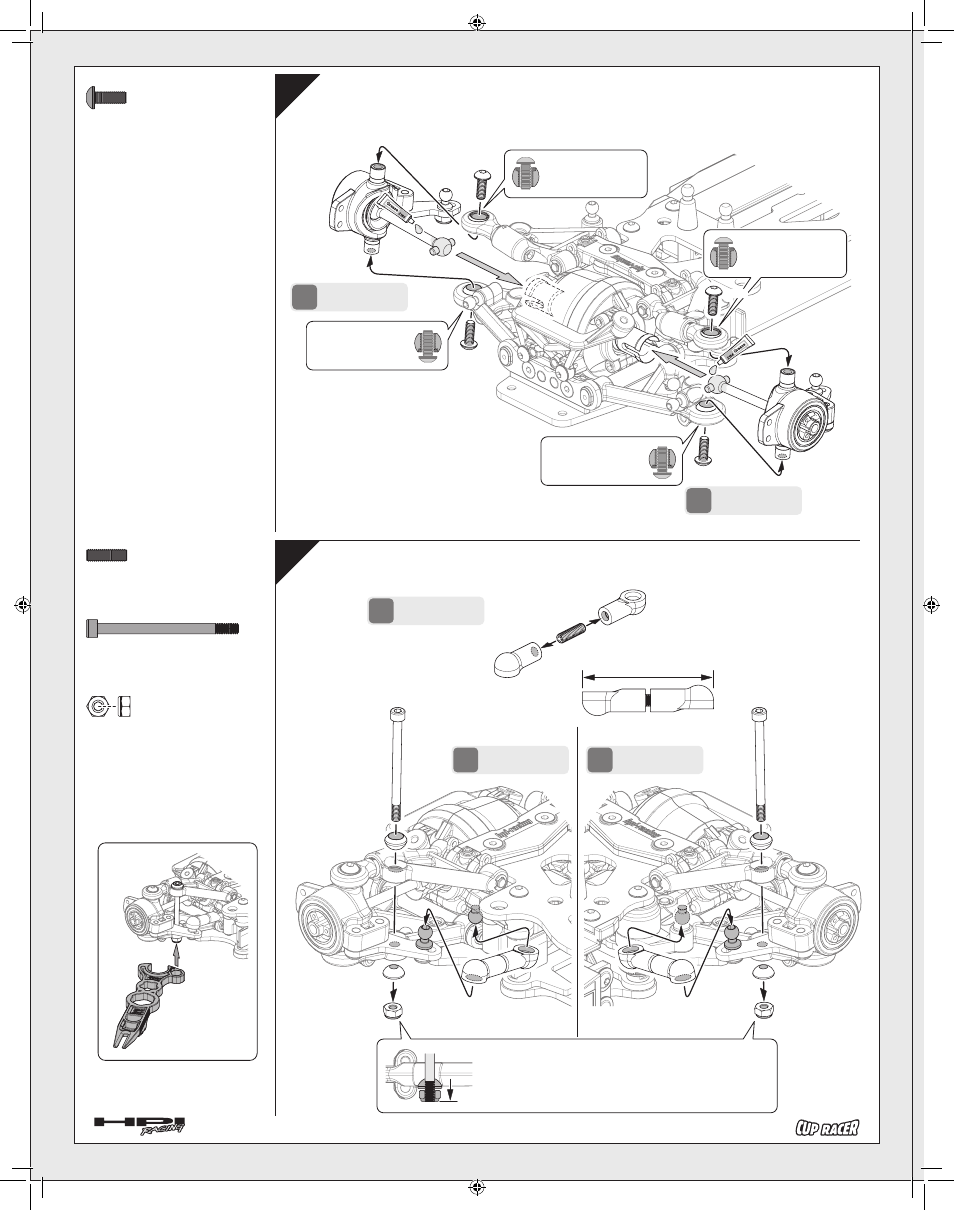

Mise en place des porte-moyeux avant
フロントハブの取付け
Front Hub Carrier Installation
Montage der Lenkhebel
Montage de la tringlerie de direction
ステアリングリンケージの組立て
Steering Linkage Assembly
Einbau der Lenkstangen
Imortant: Tighten Z661 until flush with Z419 screw.
Wichtig: Mutter Z661 anziehen bis sie bündig mit der Schraube Z419 ist.
Important : serrez la Ref. Z661 jusqu'à l'affleurement avec la vis Z419.
重要：Z661は図のように緩めに締め付けます。
x4
Z352
Z352
Z705
Z419
Z661
Z661
Z661
Z419
Z352
Z352
x2
x2
x2
85277
❹
85279
❸
85279
❷
85279
❷
85279
❸
85277
❹
85279
❻
