HPI Racing Cup Racer - Handbuch (Seite 22)

22
4mm
Make 2
2 Stück
2 fois
2個作ります
2 x
1 STEP
2 STEP
75115
Ball Stud 4.3x10.3mm (2mm Socket)
Kugelkopf 4.3x10.3mm (2mm Inbus)
Rotule sur tige 4.3x10.3mm (douille 2mm)
ボールスタッド 4.3x10.3mm (2mmソケット)
Z725
Set Screw M4x10mm
Madenschraube M4x10mm
Vis hallen sans tete M4x10mm
セットスクリューM4x10mm
94304
TP. Flat Head Screw M3x10mm (Hex Socket)
Senkkopfschneidschraube M3x10mm (Inbus)
Vis TP tete plate M3x10mm (six pans creux)
サラタッピングネジM3x10mm (六角ソケット)
94354
TP. Button Head Screw M3x10mm (Hex Socket)
Flachkopfschneidschraube M3x10mm (Inbus)
Vis TP tete bombee M3x10mm (six pans creux)
T.P. ナベタッピングネジ M3x10mm
Z707
Set Screw M3x15mm
Madenschraube M3x15mm
Vis hallen sans tete M3x15mm
イモネジM3x15mm
Z356
Button Head Screw M3x18mm (Hex Socket)
Flachkopfschraube M3x18mm (Inbus)
Vis tete ronde M3x18mm (six pans creux)
ナベネジ M3x18mm (六角ソケット)
Z676
Lock Nut M3 Thin Type
Stoppmutter M3 (Flach)
Ecrou nysltop M3 (fin)
ロックナット M3 薄型
85280
Sleeve 4x10mm
Huelse 4x10mm
Manchon 4x10mm
スリーブ 4x10mm

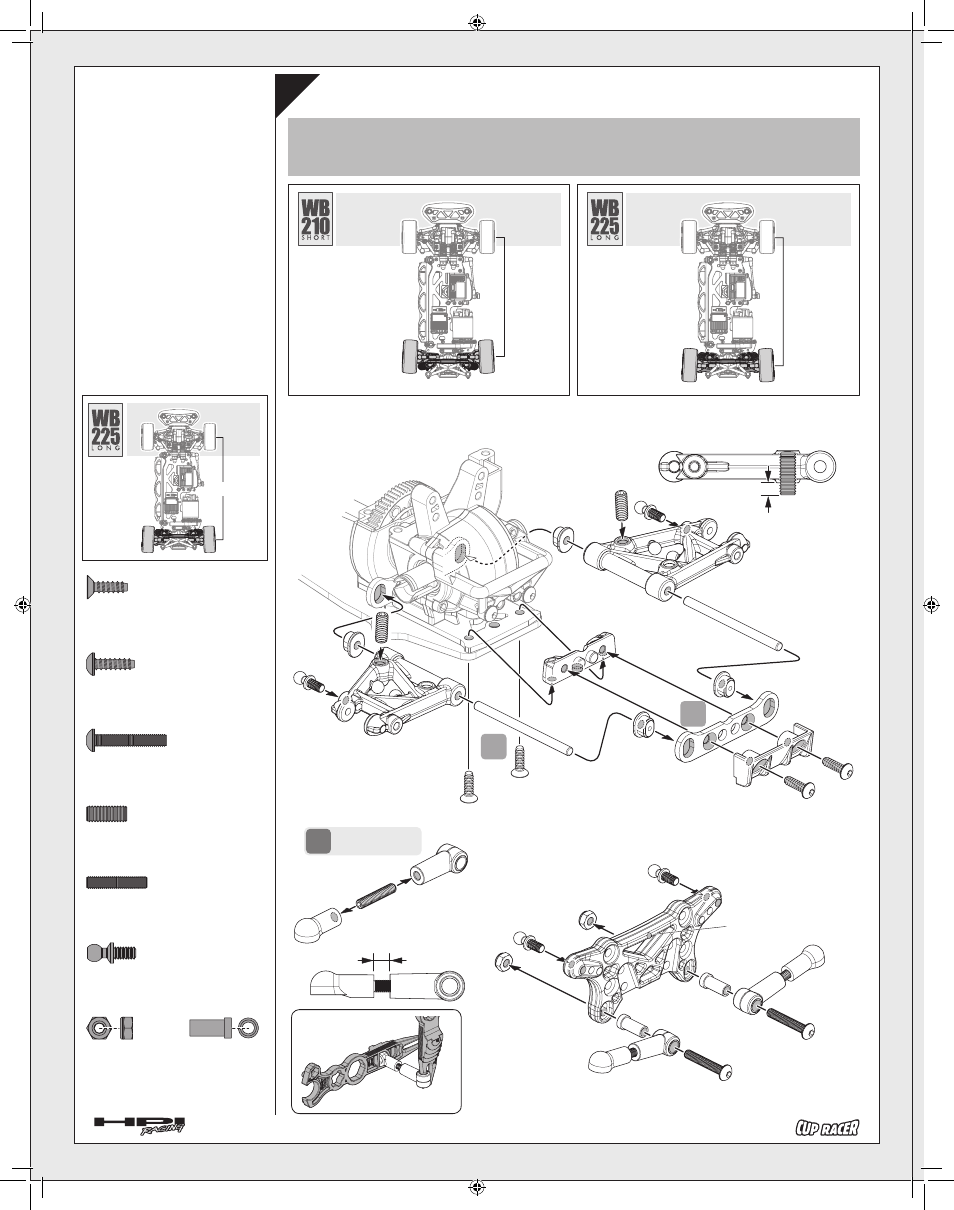

11 Montage du bras de suspension arriere
リアサスアームの取付け
Rear Suspension Arm Installation
Montage der hinteren Schwingen
Choose either 210mm or 225mm wheelbase according to body type
Wählen Sie je nach Karosserie einen Radstand von 210mm oder 225mm.
L'empattement peut être modifié, de 210 à 225mm, ou pour s'adapter à différentes carrosseries.
ボディに合わせてホイールベースを210mm、225mmから選択して組立てます。
210mm 225mm
210mm 225mm
Note Direction
Richtung Beachten.
Notez bien la direction.
向きに注意
x2
x2
x4
x2 x2
x2
75115
75115
75115
75115
Z676
Z676
Z356
Z356
94304
94304
86265
86991
86265
94354
94354
Z725
Z725
Z725
3mm
85273 ❷
85273 ❷
85274 ❺
85273 ❷
85280 ❼
85280 a
85280 a
85278
85280 ❼
85273 ❷
x2
85279 ❼
x2
225mm
85279 ❻
85279 ❻
Z707
85277 ❹
85280 ❸
