39
Z542
Cap Head Screw M3x8mm
Inbusschraube M3x8mm
Vis M3x8mm
キャップネジ M3x8mm
B
A
C
D
E
F
G
A B
C
Z775
Set Screw TP3.2x5mm
Madenschraube TP3.2x5mm
Vis TP 3.2x5mm
セットスクリューTP3.2x5mm
94303
TP. Flat Head Screw M3x8mm (Hex Socket)
Senkkopfschneidschraube M3x8mm (Inbus)
Vis TP tete plate M3x8mm (six pans creux)
T.P. サラネジM3x8mm (六角ソケット)
6121
Body Pin (Small)
Karosseriesplinte Klein
Clip carrosserie (petit)
ボディピン小
Z082
Flat Head Screw M3x8mm (Hex Socket)
Senkkopfschraube M3x8mm (Inbus)
Vis tete plate M3x8mm (six pans creux)
サラネジ M3x8mm (六角ソケット)
Z676
Lock Nut M3 Thin Type
Stoppmutter M3 (Flach)
Ecrou nysltop M3 (fin)
ロックナット M3 薄型
94355
TP. Button Head Screw M3x12mm (Hex Socket)
Flachkopfschneidschraube M3x12mm (Inbus)
Vis TP tete bombee M3x12mm (six pans creux)
T.P. ナベタッピングネジ M3x12mm
32
85277 ❺
85277 ❺
85277 ❺
85277 ❺
85277 ❻
85277 ❻
85274 ❼
6121
87068
Z676
Z676
Z676
Z082
94355
94355
94355
94355
Z082
Z082
Z082
6121
85274 ❹
85274 ❶
85279 ❶
Z775
Z775
94303
94303
Z352
Z352
Mise en place des supports de carrosserie
ボディマウントの取付け

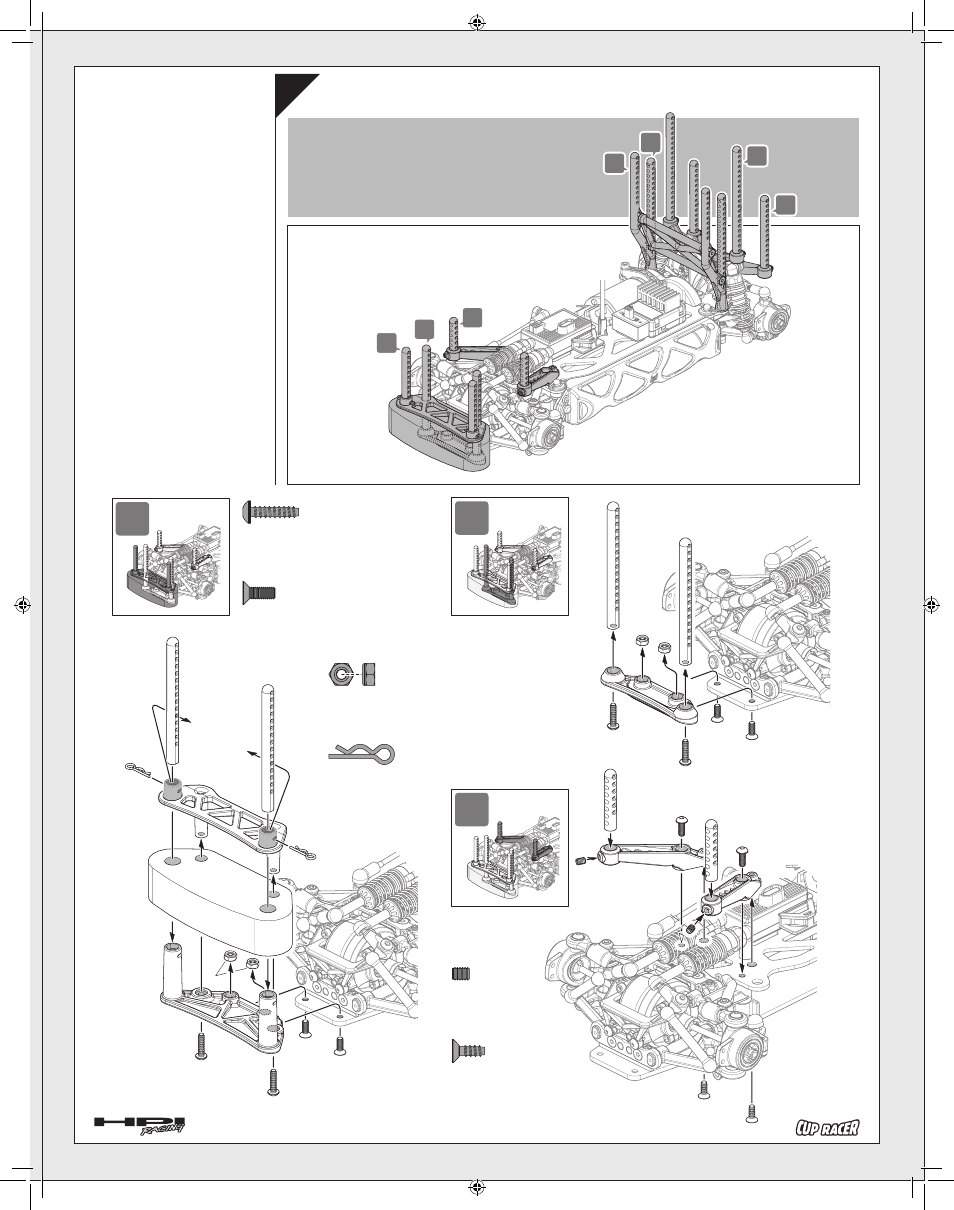

Body Mount Installation
Karosseriehalter-Montage
Refer to body instructions to choose body mount type
Schauen Sie in die Karosserie-Anleitung um die richti-
gen Karosseriehalter zu montieren.
Reportez-vous aux instructions de la carrosserie pour
choisir le type de montage
ボディ説明書を参照し、ボディ形状に合わせたボディマウントの取付け方
法を選択します。
85279 ❶
x2
x2
x2
x2
x2
x2
