33
87069
Silicone O-Ring P-2 (Clear)
Silikon O-Ring P-2 (Transparent)
Joint torique silicone P-2 (clair)
シリコンOリング P2 (クリア)
86351
Step Screw 2.6x3x11mm
Stufenschraube 2.6x3x11mm
Vis a epaulement 2.6x3x11mm
ステップスクリュー 2.6x3x11mm
B068
Metal Bushing 3x6x2.5mm
Bague Bronze 3x6x2.5mm
Metallager 3x6x2.5mm
メタル3x6x2.5mm
75115
Ball Stud 4.3x10.3mm (2mm Socket)
Kugelkopf 4.3x10.3mm (2mm Inbus)
Rotule sur tige 4.3x10.3mm (douille 2mm)
ボールスタッド 4.3x10.3mm (2mmソケット)
Z685
Washer 2.7x6.7x0.5mm
Unterlagscheibe 2.7x6.7x0.5mm
Rondelle 2.7x6.7x0.5mm
ワッシャー 2.7x6.7x0.5mm
Make 2
2 Stück
2 fois
2個作ります
2 x
Z115
E Clip E-1.5
E-Clip E-1.5
Circlip E-1.5
EリングE1.5
86279
Shock Shaft 2x28mm
Kolbenstange 2x28mm
Axe d'amortisseur 2x28mm
ショックシャフト 2x28mm
87065
Bladder 9x3.5mm (Clear)
Membran 9x3.5mm (Transparent)
Membrane 9x3.5mm (Clair)
ブラダー 9x3.5mm (クリア)
Option
Optional
Option
オプション

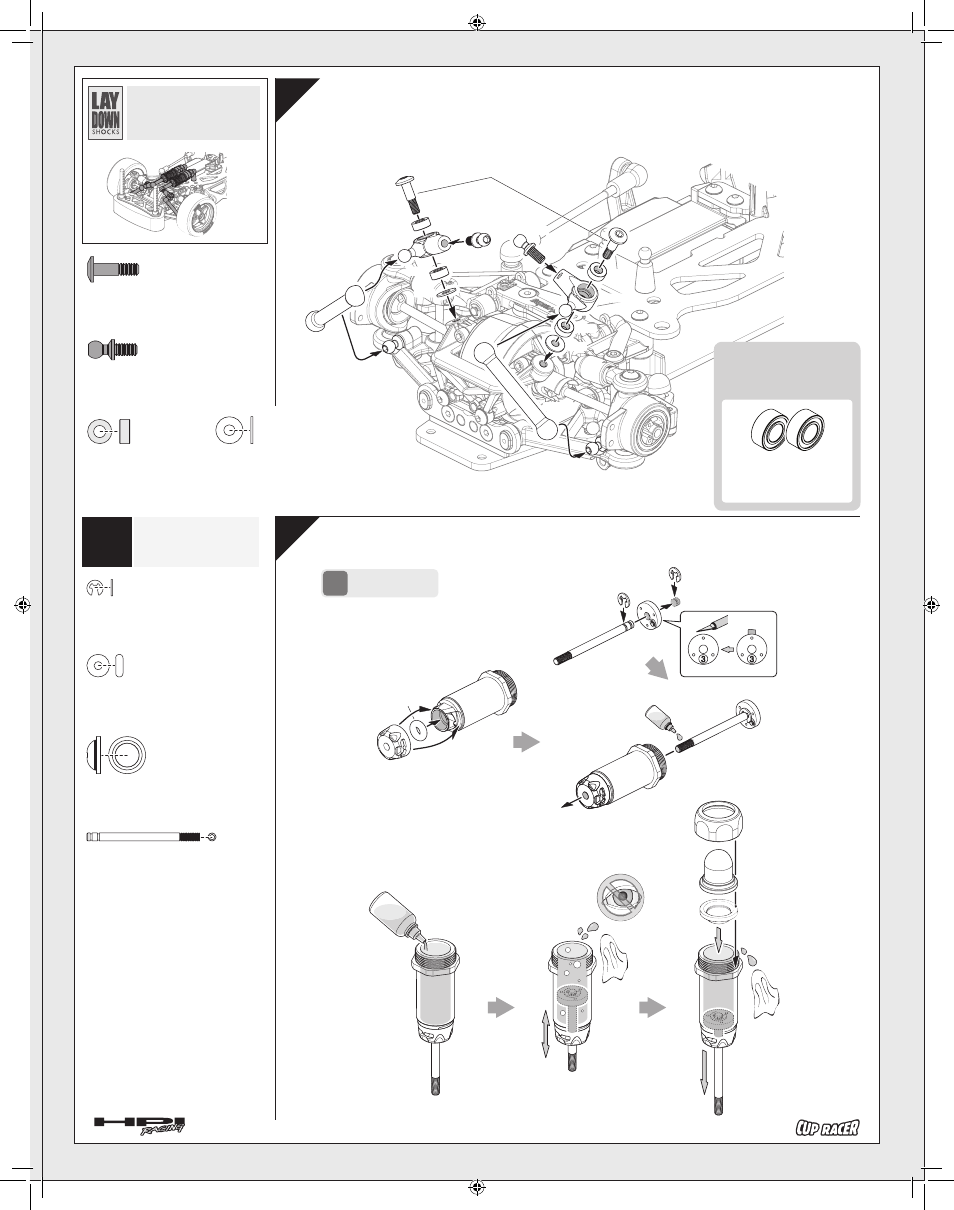

25 Montage des fixations d'amortisseurs avant
フロントショックリンクの組立て
Front Shock Link Assembly
Anlenkung der vorderen Dämpfer
26 Montage des amortisseurs avant
フロントショックの組立て
Front Shock Assembly
Zusammenbau der vorderen Dämpfer
Open Bag F
Tüte F öffnen
Ouvrir le sachet F
Bag Fを使用します
F
BAG
86351
75115
86351
B068
85280 ❻
85280 ❻
85279 ❺
85279 ❺
Lay-Down Type
Liegende Dämpfer
Position à plat
レイダウンタイプ
x2
x2
x4 x2
75115
B068
B068
Z685
Z685
B068
87069
85283
86273
87065
86279
x4
x2
x2
x2
85282
Z115
Z115
85282 ❸
86953
Shock Oil #20
Dämpferöl #20
Huile d’amortisseur #20
ショックオイル #20
86953
Shock Oil #20
Dämpferöl #20
Huile d’amortisseur #20
ショックオイル #20
Use a Rag.
Verwenden Sie einen
Putzlappen.
Utilisez un chiffon.
オイルを拭き取ります。
Move the shaft up and down
slowly to remove all air
bubbles.
Bewegen Sie die Kolben-
stange langsam nach oben
und unten, damit Luftblasen
entweichen können.
Déplacez l’axe vers le haut et
vers le bas doucement pour
faire partir toutes les bulles.
ゆっくりピストンを動かし空気を
抜きます。
85282
Do not overtigten
Nicht zu fest anziehen.
Ne pas serrer trop
締めすぎ注意
Silver
Silber
Argent
シルバー
B013
BALL BEARING 3x6x2.5mm
KUGELLAGER 3x6x2.5mm
ROULEMENT 3x6x2.5mm
ボールベアリング3x6x2.5mm
