8 Programmieren: Zyklen 124

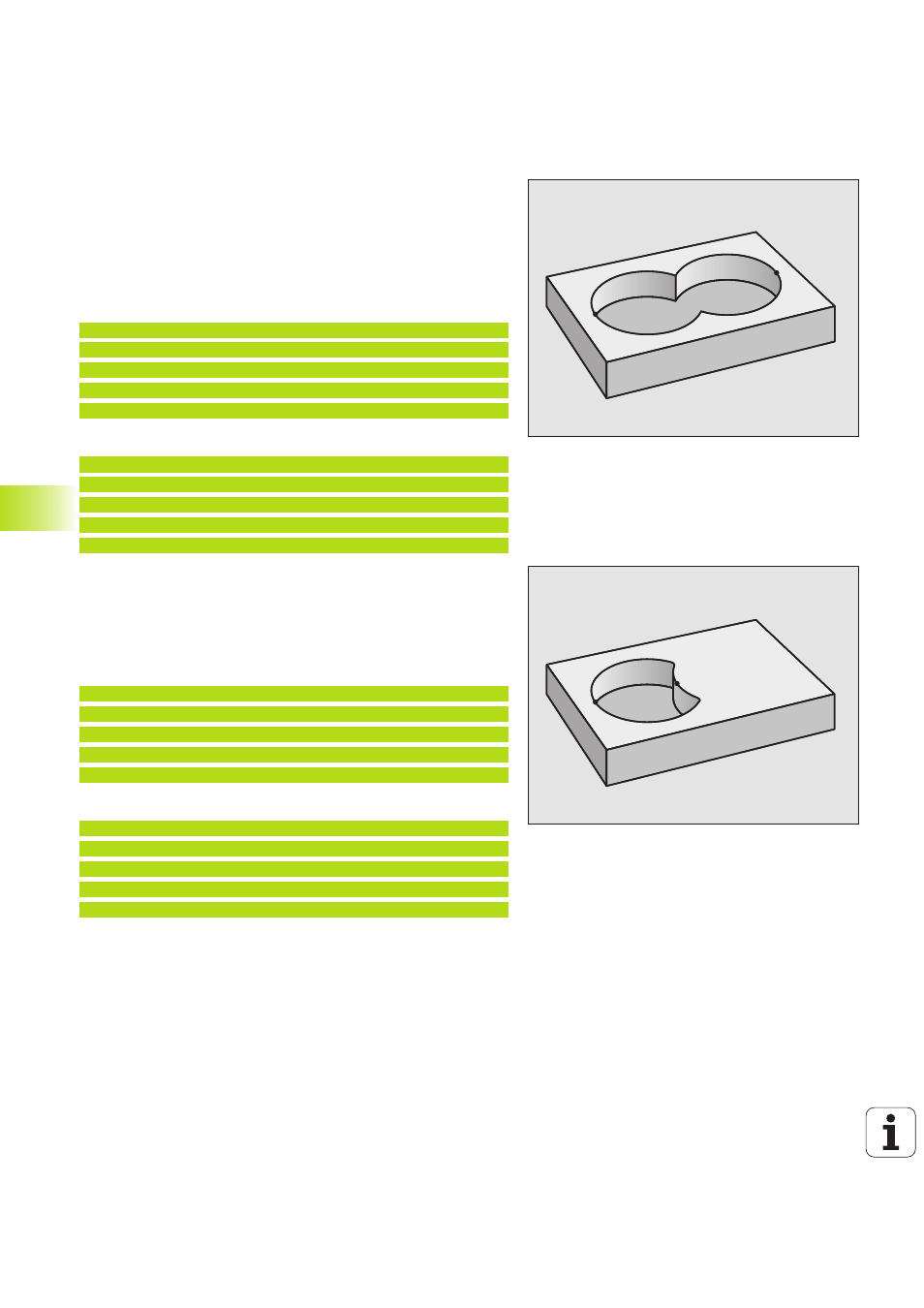

„Summen“ -Fläche
Beide Teilflächen A und B inklusive der gemeinsam überdeckten
Fläche sollen bearbeitet werden:
■ Die Flächen A und B müssen Taschen sein.
■ Die erste Tasche (in Zyklus G37) muß außerhalb der zweiten
beginnen.
Fläche A:
N 1 5 0 G 9 8 l 1 *
N 1 6 0 G 0 1 G 4 2 x + 1 0 y + 5 0 *
N 1 7 0 I + 3 5 J + 5 0 *
N 1 8 0 G 0 2 X + 1 0 Y + 5 0 *
N 1 9 0 G 9 8 l 0 *
Fläche B:
N 2 0 0 G 9 8 L 2 *
N 2 1 0 G 0 1 G 4 2 x + 9 0 y + 5 0 *
N 2 2 0 i + 6 5 j + 5 0 *
N 2 3 0 G 0 2 X + 9 0 Y + 5 0 *
N 2 4 0 G 9 8 l 0 *
„Differenz“ -Fläche
Fläche A soll ohne den von B überdeckten Anteil bearbeitet werden:
■ Fläche A muß Tasche und B muß Insel sein.
■ A muß außerhalb B beginnen.
Fläche A:
N 1 5 0 G 9 8 l 1 *
N 1 6 0 G 0 1 G 4 2 X + 1 0 Y + 5 0 *
N 1 7 0 i + 3 5 j + 5 0 *
N 1 8 0 G 0 2 X + 1 0 Y + 5 0 *
N 1 9 0 G 9 8 l 0 *
Fläche B:
N 2 0 0 G 9 8 l 2 *
N 2 1 0 G 0 1 G 4 1 X + 9 0 Y + 5 0 *
n 2 2 0 i + 6 5 j + 5 0 *
n 2 3 0 G 0 2 X + 9 0 Y + 5 0 *
n 2 4 0 G 9 8 l 0 *
