185 HEIDENHAIN TNCs der Serie 400
11
.1 Gr
afik
en
Einschränkung während des Programmlaufs
Die Bearbeitung läßt sich nicht gleichzeitig grafisch darstellen, wenn
der Rechner der TNC durch komplizierte Bearbeitungsaufgaben oder
großflächige Bearbeitungen bereits ausgelastet ist. Beispiel: Abzeilen
über das ganze Rohteil mit großem Werkzeug. Die TNC führt die
Grafik nicht mehr fort und blendet den Text ERROR im Grafik-Fenster
ein. Die Bearbeitung wird jedoch weiter ausgeführt.

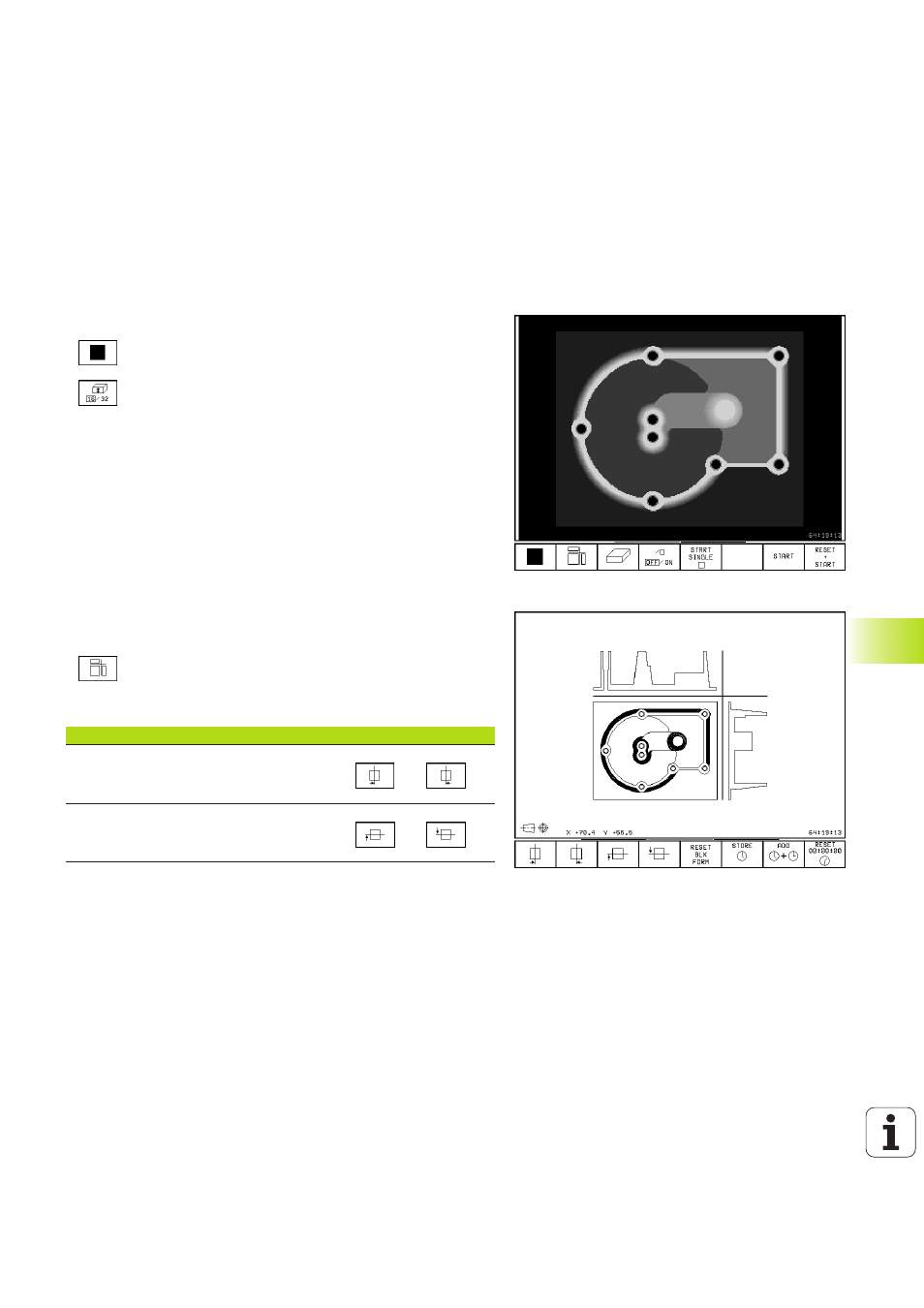

Draufsicht
ú Draufsicht mit Softkey wählen
ú Anzahl der Tiefenniveaus mit Softkey wählen (Leiste
umschalten): Umschalten zwischen 16 oder 32 Tiefen-
niveaus; für die Tiefendarstellung dieser Grafik gilt:
„Je tiefer, desto dunkler“
Diese grafische Simulation läuft am schnellsten ab.
Darstellung in 3 Ebenen
Die Darstellung zeigt eine Draufsicht mit 2 Schnitten, ähnlich einer
technischen Zeichnung. Ein Symbol links unter der Grafik gibt an, ob
die Darstellung der Projektionsmethode 1 oder der Projektions-
methode 2 nach DIN 6, Teil 1 entspricht (über MP7310 wählbar).
Bei der Darstellung in 3 Ebenen stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung (siehe „Ausschnitts-Vergrößerung“
.)
Zusätzlich können Sie die Schnittebene über Softkeys verschieben:
ú Darstellung in 3 Ebenen mit Softkey wählen
ú Schalten Sie die Softkey-Leiste um, bis die TNC folgende
Softkeys zeigt:
Funktion Softkeys
Vertikale Schnittebene nach rechts
oder links verschieben
Horizontale Schnittebene nach oben
oder unten verschieben
Die Lage der Schnittebene ist während des Verschiebens am Bild-
schirm sichtbar.
Koordinaten der Schnittlinie
Die TNC blendet die Koordinaten der Schnittlinie, bezogen auf den
Werkstück-Nullpunkt unten im Grafik-Fenster ein. Angezeigt werden
nur Koordinaten in der Bearbeitungsebene. Diese Funktion aktivieren
Sie mit Maschinen-Parameter 7310.
