207 HEIDENHAIN TNCs der Serie 400

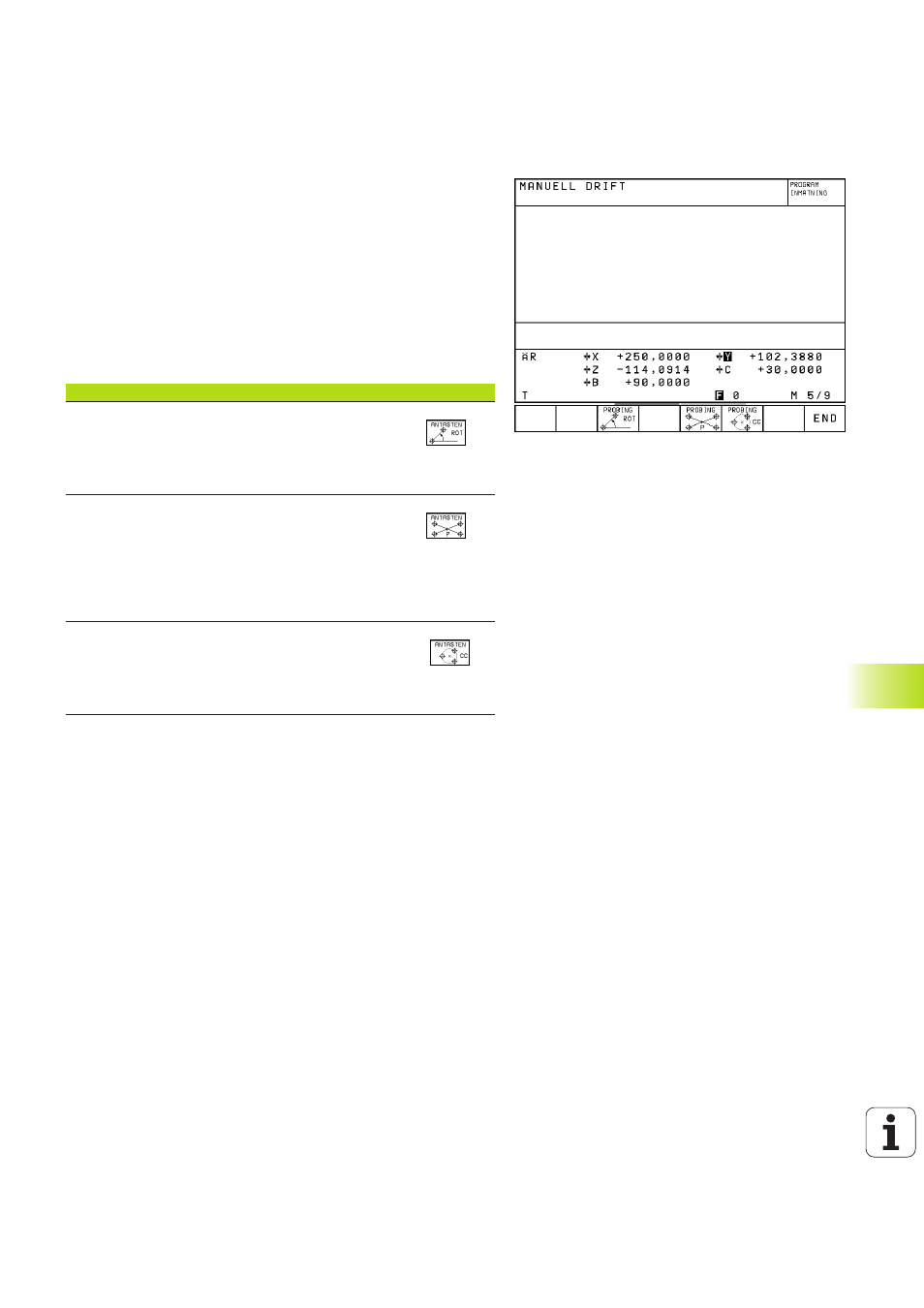

Bezugspunkte über Bohrungen setzen
In einer zweiten Softkey-Leiste stehen Softkeys, mit denen Sie
Bohrungen zum Bezugspunkt-Setzen nutzen können.
Dabei verfährt die TNC das Tastsystem wie bei der Funktion „Kreis-
mittelpunkt als Bezugspunkt – Innenkreis“. Tastsystem ungefähr in
der Mitte der Bohrung vorpositionieren. Nachdem Sie die externe
START-Taste gedrückt haben, tastet die TNC automatisch vier
Punkte der Bohrungswand an.
Anschließend fahren Sie das Tastsystem zur nächsten Bohrung und
tasten diese genauso an. Die TNC wiederholt diesen Vorgang, bis
alle Bohrungen für die Bezugspunkt-Bestimmung angetastet sind.
Anwendung Softkey
Grunddrehung über 2 Bohrungen:
Die TNC ermittelt denWinkel zwischen der
Verbindungslinie der Bohrungs-Mittelpunkte und
einer Soll-Lage (Winkel-Bezugsachse)
Bezugspunkt über 4 Bohrungen:
Die TNC ermittelt den Schnittpunkt der Verbindungs-
linien der beiden zuerst und der beiden zuletzt
angetasteten Bohrungen. Wenn die Grunddrehung über
zwei Bohrungen durchgeführt wurde, dann müssen Sie
diese zwei Bohrungen nicht erneut antasten.
Kreismittelpunkt über 3 Bohrungen:
Die TNC ermittelt eine Kreisbahn, auf der alle
3 Bohrungen liegen und errechnet für die Kreisbahn
einen Kreismittelpunkt.
12.2 Bezugspunkt-Setz
en mit 3D-T
astsyst
emen
